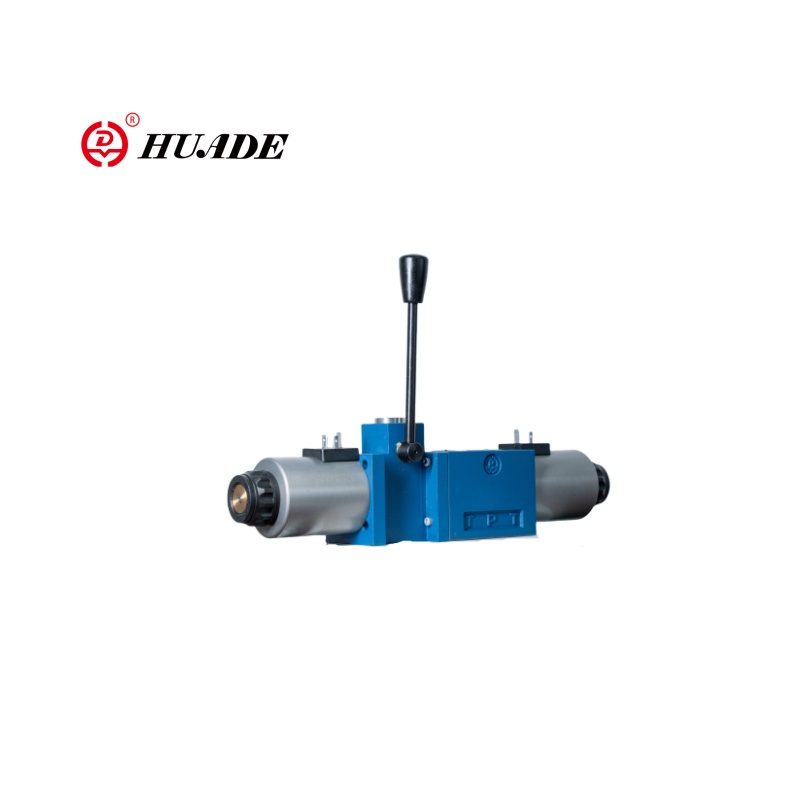

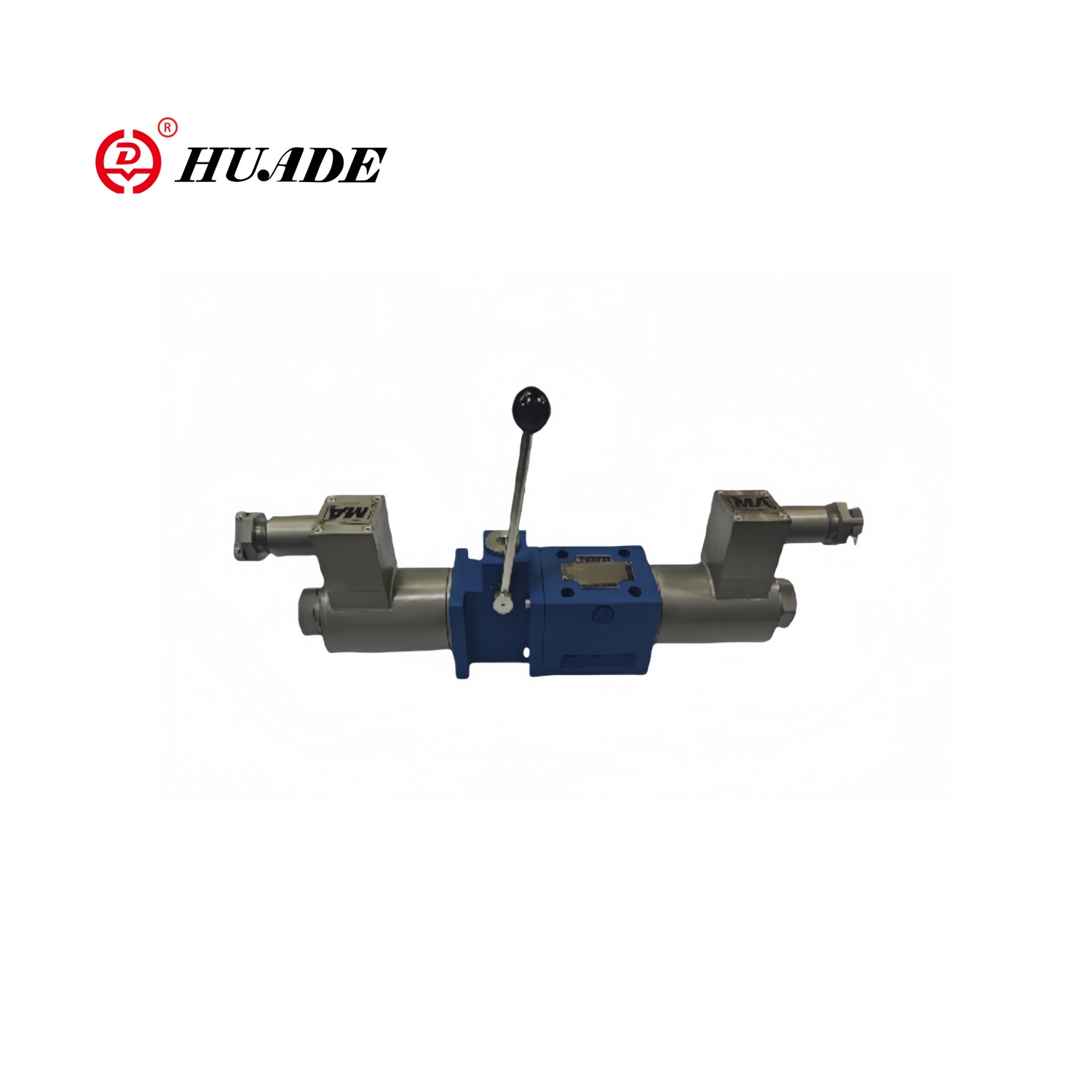

4WEM6 saplı patlamaya dayanıklı solenoid valf

4WEM6 saplı patlamaya dayanıklı solenoid valf, hem solenoid kontrolü hem de manuel acil durum operasyonuna sahip çift fonksiyonlu bir yön kontrol valfıdır. Patlamaya dayanıklı solenoid valf 4WEM6, güvenilir yön kontrolü ve acil hata kullanımı gerektiren endüstriyel hidrolik ve pnömatik sistemlerde yaygın olarak kullanılmaktadır.

Kalıplı patlamaya dayanıklı solenoid valf 4WEM6, korozyona dayanıklı ve yüksek basınç dirençli olan paslanmaz çelik veya bakır alaşım valf gövdesini benimser. Kullanımdayken, elektrik kesintisi, bobin arızası veya otomatik sistem arızası durumunda, valf sistem güvenliğini sağlamak için doğrudan mekanik olarak kullanılabilir.

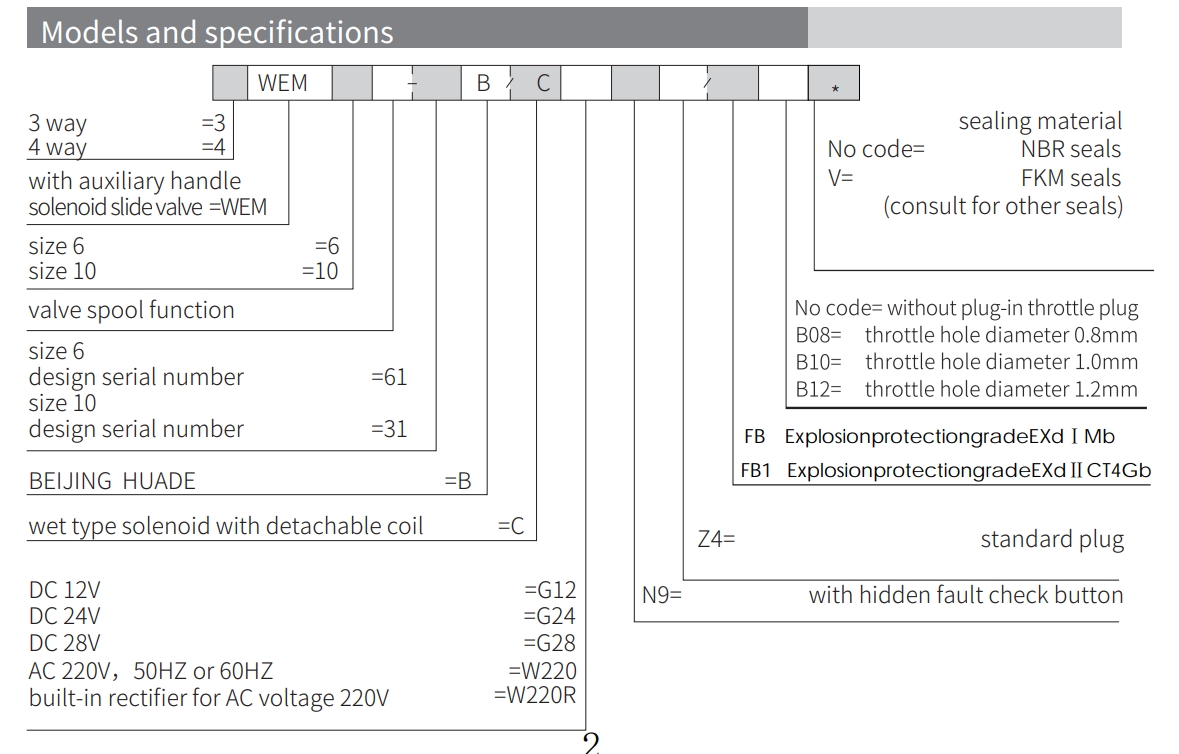

4WEM6 saplı patlamaya dayanıklı solenoid valf ürün parametresi

Ürün özelliği ve patlamaya dayanıklı solenoid valfın saplı 4WEM6 uygulaması

Özellikler:

▶ Solenoid ve manuel tarafından kontrol edilen akışın açılması, kapanması ve yönü

▶ Çıkarılabilir bobinli ıslak pin solenoid

▶ Solenoid 90 ° dönebilir

▶ Alt plaka montajı

Başvuru:

4WEM6 Kalıplı patlamaya dayanıklı solenoid valf, petrokimya, doğal gaz ve yakıt gazı, farmasötik ve kaplama, madencilik ve toz ortamı, askeri ve havacılık endüstrilerinde yaygın olarak kullanılmaktadır.

Section and symbol of Explosion-Proof Solenoid Valve with Handle 4WEM6

WEMM tipi yönlü valf, solenoid ve çalışma kolu ile çalıştırılan yönlü bir makara valfidir. Sıvı akışının açık, kapanış ve akış yönünü kontrol eder.

Esas olarak bir valf gövdesi (1), bir veya iki solenoid (2), bir valf makarası (3), bir sıfırlama yayı (4) ve manuel kontrol cihazından oluşur.

Solenoid Operasyonu:

Güç olmadığında, valf makarası (3), dönüş yayının eylemi altında nötr veya orijinal konumdadır. Solenoidin kuvveti (2) valf makarasına (3) etki ettiğinde, dinlenme pozisyonundan terminal pozisyonuna itilir. Bu şekilde, basınç yağı P'den A ve B'ye veya P'den B'ye ve A'dan T'ye T'den T'ye gerçekleştirilir. Solenoid (2) güçlendirildikten sonra, dönüş yay (4) valf makarasını (3) orijinal konumuna döndürür.

Yardımcı Tutucu İşlemi:

Solenoid enerji verilmediğinde, valf makarası (3) yardımcı kolu çalıştırarak hareket ettirilebilir. Çalışma kuvveti dönen şafttan (6) geçecek şekilde yardımcı sapı (5) sağa çevirin. Bilyalı valf çekirdeği (7) ve kılavuz manşon (8) valf makarasında (3) hareket ederek sola doğru hareket etmesine neden olur. Yardımcı sap (5). Sıfır konumuna dönerken, valf makarası (3), dönüş yayının (9) eylemi altındaki orijinal konuma geri döner.

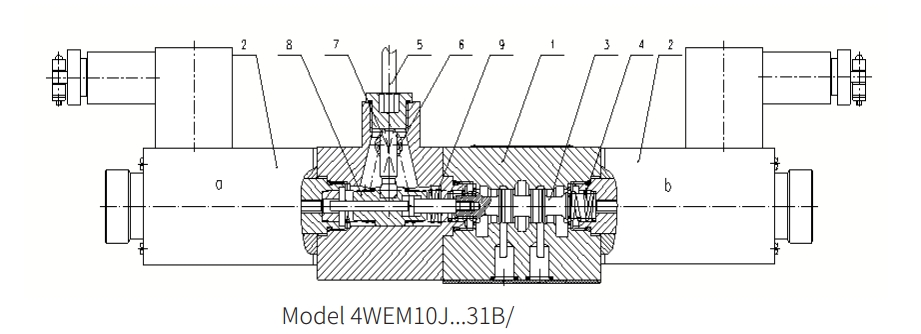

Yapı 4WEM6 saplı patlamaya dayanıklı solenoid valf

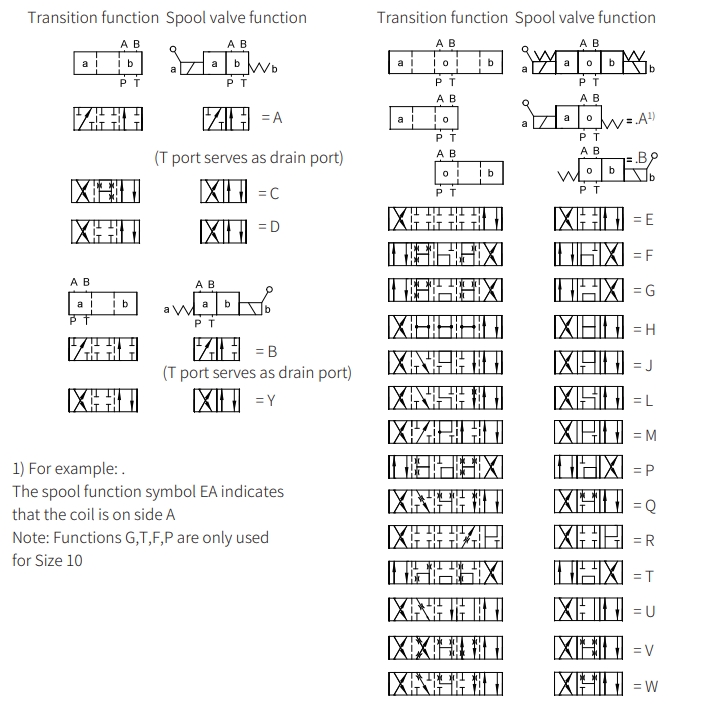

Semboller 4WEM6 saplı patlamaya dayanıklı solenoid valf
