Hidrolik ve pnömatik sistemler dünyasında hassas kontrol çok önemlidir. İster ağır makineler, endüstriyel otomasyon ekipmanları veya gelişmiş üretim sistemleri kullanıyor olun, sıvı akışını ve yönünü hassas bir şekilde kontrol etme yeteneği, sorunsuz çalışma ile maliyetli verimsizlik arasındaki farkı yaratabilir. Oransal yön valflerinin modern akışkan güç sistemlerindeki en önemli bileşenlerden biri olarak parladığı yer burasıdır.

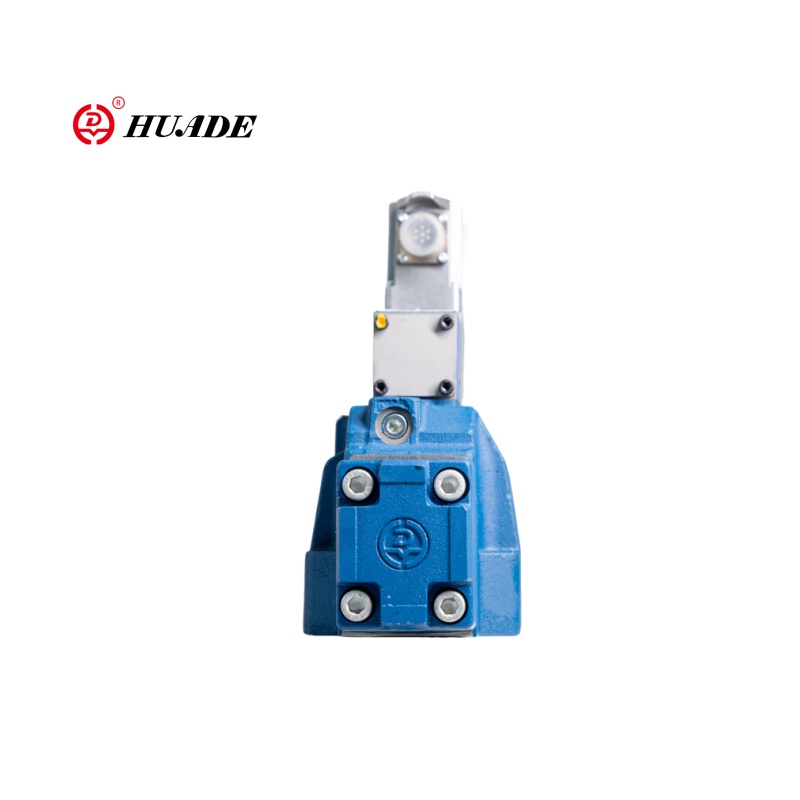

Oransal yön valfi gelişmiş bir tiptir.oransal valfAkış kontrolü ve yön kontrolü fonksiyonlarını tek, gelişmiş bir bileşende birleştiren. Basit ikili durumlarda çalışan geleneksel açma/kapama valflerinin aksine oransal yön valfleri, hidrolik veya pnömatik sıvının hem yönü hem de akış hızı üzerinde sonsuz değişken kontrol sağlar.
Bu valflerin en önemli ayırt edici özelliği orantılı tepki sağlama yetenekleridir. Bu, vana açıklığının ve dolayısıyla akış hızının, aldığı giriş sinyaliyle doğru orantılı olduğu anlamına gelir. Kontrol sinyalini %50 artırdığınızda vana açıklığı %50 artar, bu da akış hızında buna karşılık gelen bir değişiklikle sonuçlanır.
Oransal yön valfinin çalışması, gelişmiş elektro-hidrolik veya elektro-pnömatik kontrol mekanizmalarına dayanır. Valfin özünde, sıvı akış yollarını kontrol etmek için dikkatlice işlenmiş bir mahfaza içinde hareket eden bir makara veya popet bulunur.
Kontrol sistemi tipik olarak sensörlerden, kumanda kollarından veya bilgisayar sistemlerinden giriş sinyallerini alan bir elektronik denetleyiciden oluşur. Bu kontrolör daha sonra ana valf makarasını konumlandıran servo valflere veya oransal solenoidlere hassas elektrik sinyalleri gönderir. Gelişmiş modeller, makara konumunu sürekli izleyen ve doğru kontrolü sağlamak için gerçek zamanlı ayarlamalar yapan konum sensörlü geri bildirim sistemlerini içerir.
Valf gövdesi, hidrolik devrenin farklı bölümlerine bağlanan birden fazla bağlantı noktası içerir. Sürgünün hassas bir şekilde konumlandırılması sayesinde valf, bu portlar arasındaki sıvı akışını yönlendirirken aynı zamanda akış hızını da kontrol edebilir. Bu ikili işlevsellik, ayrı yön ve akış kontrol valflerine olan ihtiyacı ortadan kaldırarak sistem tasarımını basitleştirir ve tepki sürelerini iyileştirir.
]Öğrenmekoransal valfler nasıl çalışırayrıntılı olarak]
Bu valfler, genellikle tam ölçeğin %0,1'inden daha iyi olan son derece hassas kontrol çözünürlüğüne ulaşabilir ve hidrolik aktüatörlerin ve motorların sorunsuz ve doğru çalışmasını sağlar.
Bu valfler, yalnızca gereken miktarda akışı sağlayarak enerji israfını en aza indirir, ısı üretimini azaltır ve bileşen ömrünü uzatır.
Doğrudan elektronik kontrol, gecikmeleri ve belirsizlikleri ortadan kaldırarak daha hızlı yanıt süreleri ve daha iyi dinamik performans sağlar.
Daha az hareketli parça ve aşınacak mekanik bağlantı olmadığından, genellikle daha az bakım gerektirirler ve daha uzun servis ömrü sağlarlar.
[Daha fazlasını görünhidrolik oransal valf uygulamaları]
Doğru oransal yön valfinin seçilmesi, çeşitli faktörlerin dikkatli bir şekilde değerlendirilmesini gerektirir. Akış kapasitesi esastır; vana, düşük akış hızlarında iyi kontrol çözünürlüğünü korurken, uygulamanın maksimum akış gereksinimlerini karşılayacak şekilde boyutlandırılmalıdır.
Basınç değerleri, uygun güvenlik marjlarıyla sistem gereksinimlerine uymalı veya bu gereksinimleri aşmalıdır. Gerekli sistem basınçlarında yeterli akışın sağlanması için vananın basınç düşüşü özellikleri değerlendirilmelidir.
Kontrol sinyali uyumluluğu çok önemlidir. Vananın giriş gereksinimleri, analog voltaj, akım veya dijital iletişim protokolleri olsun, mevcut kontrol sinyalleriyle eşleşmelidir. Bazı modern vanalar, maksimum esneklik için birden fazla giriş seçeneği ve programlanabilir yanıt eğrileri sunar.
Çalışma sıcaklığı aralığı, kirlilik seviyeleri ve titreşime maruz kalma gibi çevresel faktörler dikkate alınmalıdır. Endüstriyel sınıf valfler, standart mobil hidrolik valflerle karşılaştırıldığında genellikle zorlu ortamlarda daha iyi performans sunar.
Oransal yön valfleri akışkan gücü kontrol teknolojisinde önemli bir ilerlemeyi temsil eder. Hem akış yönü hem de hız üzerinde hassas, sonsuz değişken kontrol sağlama yetenekleri, onları modern hidrolik ve pnömatik sistemlerde vazgeçilmez kılmaktadır. Basit açma/kapama vanalarına kıyasla daha yüksek bir başlangıç yatırımı gerektirse de hassasiyet, verimlilik ve sistem performansı açısından sağladığı faydalar genellikle maliyeti haklı çıkarır.
Otomasyon ilerlemeye devam ettikçe ve hassasiyet gereksinimleri daha sıkı hale geldikçe, oransal yön valfleri akışkan gücü sistemlerinde giderek daha önemli bir rol oynayacaktır. Modern hidrolik ve pnömatik ekipmanlarla çalışan mühendisler ve teknisyenler için bunların yeteneklerini ve doğru uygulamalarını anlamak çok önemlidir.
İster yeni bir sistem tasarlıyor olun, ister mevcut sistemi yükseltiyor olun, oransal yön valfleri, günümüzün zorlu performans gereksinimlerini karşılamak için gereken hassasiyeti ve esnekliği sunarken, gelecekteki otomasyon ilerlemeleri için de temel sağlar.
