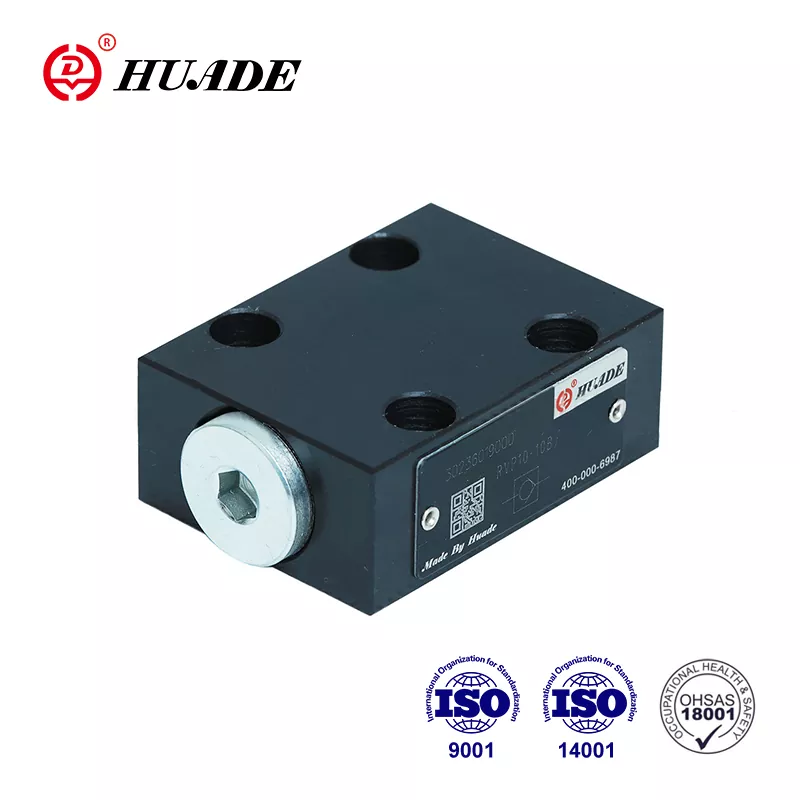

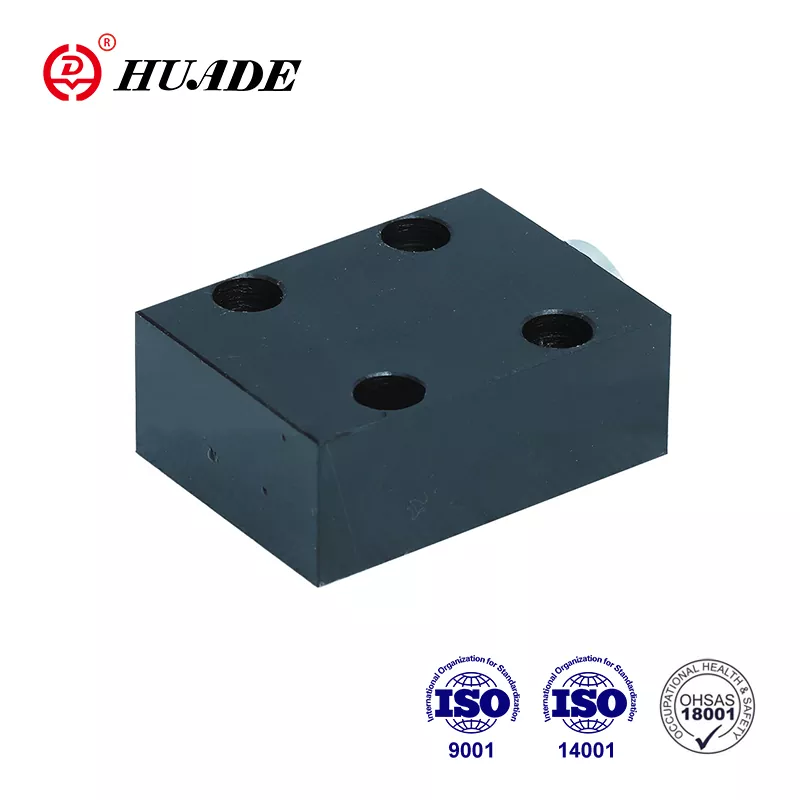

Çek Valf RVP 30

Huade, 1979'dan bu yana 7 yılı aşkın bir süre Rexroth ile işbirliği yaptı. Huade® çek valf RVP 30, aynı serideki Rexroth ürünlerine uygun fiyatlı bir alternatiftir. Dayanıklı çelikten yapılmıştır.  Huade, yüksek kaliteyi sağlamak için iyi bir denetim sistemine sahiptir. Tüm ürünler fabrikadan çıkmadan önce sıkı testlere tabi tutulur ve su geçirmez ambalajla standart kartonda paketlenir. Bir yıllık garanti süresi içerisinde onarımı ücretsizdir. Fabrika ISO9001, ISO14001 ve ISO45001'i geçti. Huade® çek valfleri, istikrarlı ve güvenilir performansı nedeniyle Çin'deki askeri endüstride kullanılmaktadır. Çin'de tanınmış bir ulusal markadır.

Çek Valf RVP 30'un ürün parametresi

Çek Valf RVP 30 Ürün Özelliği ve Uygulaması

Özellikler:

▶ Alt plaka bağlantısı

▶ Tek yönde sızdırmaz kapatma

Başvuru:

Çek valf RVP 30 esas olarak pompa çıkışında karşı basınç valfi ve baypas valfi olarak kullanılır.

Çek Valf RVP 30 Üretim Detayları

RVP 30 tipi çek valfın görevi tercihen bir yönde sızıntısız bir akışı kapatmak ve ters yönde serbest akışa izin vermektir. Temel olarak mahfaza (1), popet (2), baskı yayı (3) ve yay yuvasından (4) oluşur. Dış çapı üzerinden yönlendirilen popetin (2) stroku mekanik bir durdurucu ile sınırlandırılmıştır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.

Sembol

Yapı diyagramı

①Gövde  ②Poppet  ③Yaylı  ④Yaylı koltuk

Çek Valf RVP 30 Bildirimi

1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.

2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.

3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.

4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.

5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.

6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
