Orantılı bir valf nedir?

Modern makinelerin nasıl olduğunu hiç merak ettiniz mi Sıvıları kontrol edebilir mi? Tıbbi bir ventilatör olsun Bir hastaya veya bir robot koluna tam oksijen miktarı inanılmaz doğruluk, sır genellikle bir orantılı valf.

Farklı okuyucuların çok farklı bilgi ihtiyaçlarına sahip olduğunu kabul eden bu kapsamlı rehber, orantılı valflere dört farklı profesyonel perspektiften yaklaşır. İster temel bilgileri anlamaya çalışan meraklı bir acemi olun, teknik özellikler arayan bir mühendis, tedarikçileri değerlendiren bir tedarik profesyoneli veya en son trendleri izleyen bir endüstri gözlemcisi, içeriğimizi özellikle rolünüz ve gereksinimleriniz için uyarladık.

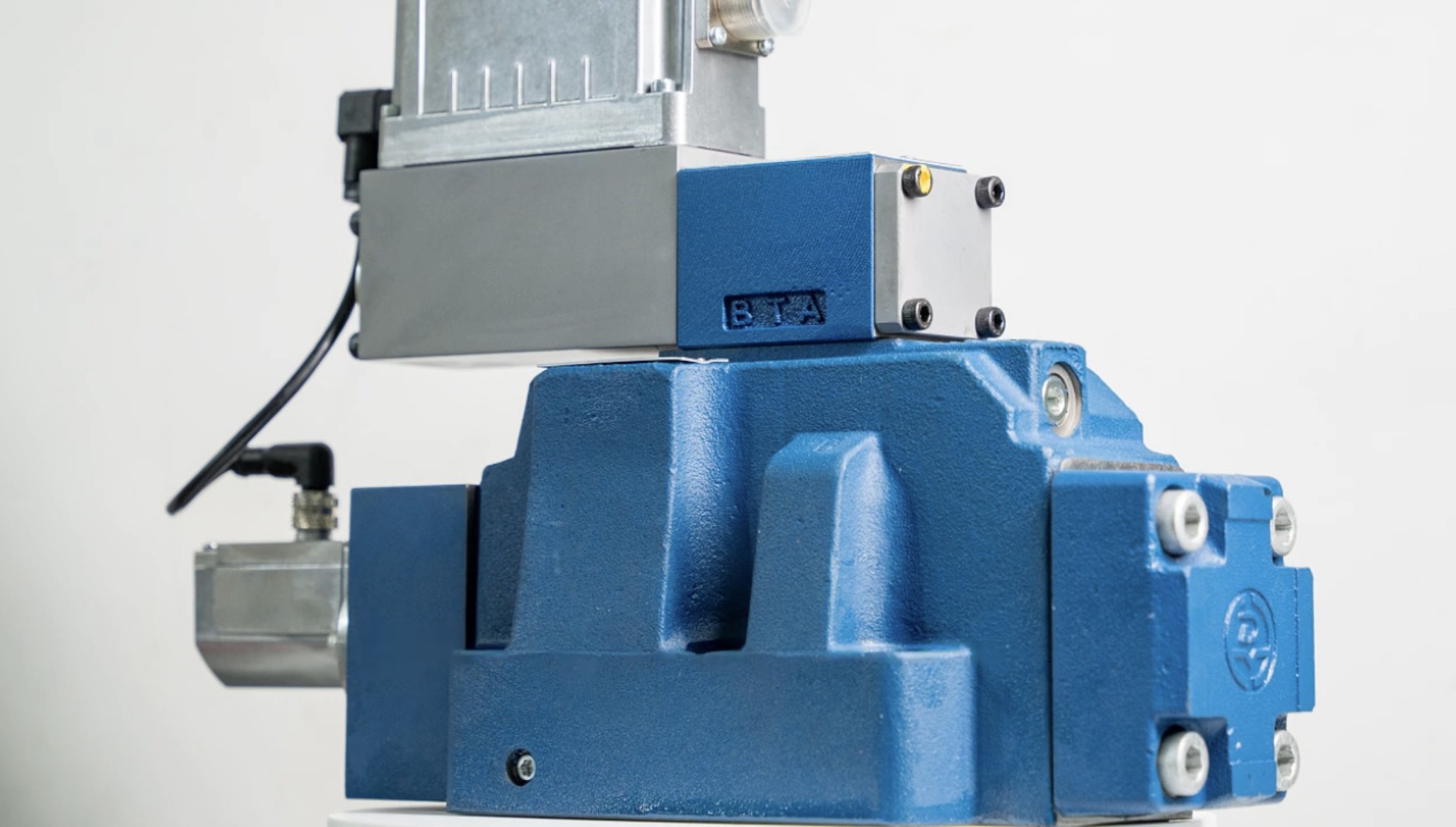

Orantılı bir valf nedir?

A orantılı valfakıllı sıvıların akışını, basıncını veya yönünü kontrol eden cihaz (sıvılar veya Gazlar) inanılmaz hassasiyetle. Bunu sofistike bir musluk gibi düşün Tamamen açık ve tamamen kapalı olan herhangi bir konuma açılabilir ve yakın olabilir.

Gibi çalışan normal açma/kapama vanalarının aksine Işık anahtarları (açık veya kapalı), orantılı vanalar daha çok dimmer gibi çalışır anahtarlar. % 0 ile% 100 arasında herhangi bir seviyeye ayarlayabilirler. Elektrik sinyali aldıkları.

Orantılı valfler neden önemlidir?

Bir bardak suyu doldurmaya çalıştığınızı hayal edin Sadece iki ayarı olan bir yangın hortumu ile: tamamen kapalı veya tam patlama. Sadece açık/kapalı vanalarla kesin iş yapmaya çalışmak gibi olurdu. Orantılı vanalar bize ihtiyacımız olan kontrolü verir:

• Kesin dozlama gerektiren tıbbi ekipman
• Düzgün hareketler gerektiren üretim makineleri
• Hassasiyetin güvenlik anlamına geldiği havacılık ve uzay sistemleri
• "Yeterince yakın" olan herhangi bir uygulama iyi değil yeterli

Orantılı valflere karşı normal açma/kapama Vanalar

Bu iki tür valfi karşılaştıralım yan yana:

Özellik	Orantılı valf	Açık/Kapalı Valf
Kontrol	Değişken (%0-100)	İkili (% 0 veya% 100)
Kesinlik	Çok yüksek (±%1-5)	Sınırlı (±%10-20)
Sinyal tipi	Analog (0-10V, 4-20mA)	Dijital (AÇIK/KAPALI)
Cevap	Pürüzsüz ve kademeli	Hızlı ama ani
Maliyet	Daha yüksek	Daha düşük
En iyisi	Hassas uygulamalar	Basit açma/kapama görevleri

Bunu şu şekilde düşünün:Bir arabayı sıkı bir alanda park etmeniz gerekiyorsa, orantılı olmasını istersiniz Kontrol (nazik hızlanma ve frenleme). Ama sadece başlamanız gerekiyorsa veya Motoru durdurun, AÇIK/OFF anahtarı mükemmel çalışır.

Orantılı vanalar nasıl çalışır?

Sihir, Birlikte çalışan elektrik ve mekanik parçalar:

Temel Süreç

1. Sinyal girişi: Bir denetleyici bir Elektrik sinyali (0-10 volt gibi)
2. Elektromanyetik kuvvet: Bu sinyal Bir bobin içinde manyetik bir kuvvet oluşturur (solenoid)
3. Fiziksel hareket: Manyetik Kuvvet "makara" veya "piston" adı verilen bir parçayı hareket ettirir
4. Akış kontrolü: Makara hareket ederken, ne kadar sıvının akabileceğini değiştirir
5. Geri bildirim: Sensörler Her şeyi doğru tutmak için konumlandırın ve geri bildirim gönderin

Anahtar bileşenler

İşte ana kısımlar ve yaptıkları:

Bileşen	İş	Nasıl yardımcı olur
Güç kaynağı	Elektrik sağlar (genellikle 24V)	Tüm sistemi güçlendirir
Denetleyici/PLC	Komut sinyalleri gönderir	Valf'a ne yapacağını söyler
Amplifikatör	Sinyalleri doğru güce dönüştürür	Solenoidin doğru olmasını sağlar güç
Solenoid	Manyetik güç yaratır	Makarayı hareket ettirir
Makara/Piston	Sıvı yolunu kontrol eder	Aslında akışı düzenler
Geribildirim Sensörü	Pozisyonu izler	Doğruluğu sağlar

Akıllı Özellikler

Modern orantılı vanalar genellikle şunları içerir:

• PWM Kontrolü: Hızlı açma/kapama kullanır Darbeler düzgün bir hareket yaratmak ve sürtünmeyi azaltmak için
• Kapalı döngü geri bildirimi: Sürekli Doğruluğu korumak için kontrol ve ayarlar
• Dijital entegrasyon: Bağlanabilir Uzaktan kumanda için bilgisayar ağları

Orantılı valf türleri

Orantılı vanalar farklı gelir farklı işler için çeşitler:

İşlevsel

1. Basınç Kontrol Vanaları: Kale tam seviyelerde basınç (hidrolik frenlerde olduğu gibi)
2. Akış Kontrol Vanaları: Nasıl düzenlen dakikada çok sıvı akışı
3. Yön kontrol vanaları: Kontrol Hangi yönlü sıvı gider (ileri/geri/durdurma)

Tasarımla

1. Doğrudan etkili: Basit tasarım nerede Solenoid doğrudan makarayı hareket ettirir
2. Pilotla çalışan: Küçük bir valf kullanır Daha büyük bir valfi kontrol etmek için (yüksek basınçlı sistemler için)

Elektronik olarak

1. Yerleşik Elektronik (OBE): Bir yerleşik bilgisayar beyni
2. Harici amplifikatör: Ayrı bir kullanır kontrol kutusu

Orantılı valfler nerede kullanılır?

Bu çok yönlü cihazlar birçok Endüstriler:

Tıbbi Uygulamalar

• Ventilatörler: Kesin teslim edin hastalara oksijen miktarları
• Diyaliz makineleri: Kontrol sıvısı Böbrek tedavisi için akış
• Laboratuvar ekipmanı: Kesin ölçün miktarda kimyasal

Endüstriyel otomasyon

• Robot kolları: Pürüzsüz, hassas etkinleştir hareketler
• Montaj hatları: Kontrol Konveyörü hızlar ve konumlandırma
• Takım tezgahı: Kesimi düzenleyin akışkan ve sıkıştırma basıncı

Otomotiv ve Havacılık

• Fren sistemleri: Pürüzsüz sağlayın, kontrollü durma
• Uçuş Kontrolleri: Kesin uçak manevrası
• Yakıt sistemleri: Yakıt Teslimatını Yönetin motorlara

Diğer endüstriler

• Yiyecek ve İçecek: Şişeleri doldurun kesin miktarlarla
• HVAC Sistemleri: Kontrol sıcaklığı ve hava akışı
• Kimyasal işleme: Halletmek Tehlikeli malzemeler güvenli bir şekilde

Orantılı vanaların avantajları

İyi şeyler

1. İnanılmaz Hassasiyet: Kontrol edebilir % 1-5 doğruluk içinde akış
2. Düzgün çalışma: Ani sarsıntılar yok veya basınç artışları
3. Enerji verimli: Sadece kullanır Güç Gerekiyor
4. Uzun ömürlü: Milyonlarca çalışabilir döngü
5. Akıllı entegrasyon: Bağlanır Bilgisayar Sistemleri Kolayca
6. Güvenlik Özellikleri: Yerleşik başarısızlıklar kazaları önlemek

Önemli olan performans numaraları

Spesifikasyon	Tipik aralık	Ne demek
Yanıt Süresi	10-50 milisaniye	Ne kadar hızlı tepki veriyor
Kesinlik	±% 1 ila ±% 5	Ne kadar kesin
Basınç aralığı	0-350 bar	Başa çıkabileceği maksimum basınç
Sıcaklık aralığı	-20 ° C ila +80 ° C	Çalışma sıcaklığı sınırları
Ömür	100 milyon döngü	Ne kadar sürer

Zorluklar ve düşünceler

Ne dikkat etmeliyim

1. Daha yüksek maliyet: Daha pahalı Basit Açık/Kapalı Vanalar
2. Karmaşıklık: Yetenekli ihtiyaç duyuyor kurulum için teknisyenler
3. Bakım: Temiz sıvılar gerektirir ve düzenli kalibrasyon
4. Çevre hassasiyeti: Olabilir sıcaklık ve kontaminasyondan etkilenir

Bakım İpuçları

Orantılı vanaları iyi çalıştırmak için:

• Sıvıları temiz tutun (uygun filtreler kullanın)
• Kalibrasyonu düzenli olarak kontrol edin
• Uygun çalışma sıcaklığını koruyun
• Doğru sıvı viskozitesini (kalınlık) kullanın

Doğru orantılı nasıl seçilir Valf

Sorulacak Anahtar Sorular

1. Ne tür bir sıvı?(Yağ, hava, su, kimyasallar)
2. Ne kadar akışa ihtiyacın var?(dakikada galon veya litre olarak ölçülür)
3. Ne baskı?(Ne kadar güç sistem ihtiyaçları)
4. Ne kadar hassas?(Ne doğruluk seviyesi ihtiyacınız var)
5. Hangi ortam?(sıcaklık, temizlik, tehlikeli alanlar)

Seçim Kontrol Listesi

• [] Kontrol sinyali türünü (voltaj veya akım) eşleştirin
• [] Akış gereksinimleriniz için doğru boyutu seçin
• [] Yanıt süresi ihtiyaçlarını göz önünde bulundurun
• [] Çevre derecelendirmelerini kontrol edin
• [] Bakım erişim planı
• [] Denetleyiciler ve aksesuarlar için bütçe

Gelecek Eğilimler

Orantılı vanalar dünyası gelişen:

Sırada ne olacak

1. Akıllı kontroller: AI ile çalışan vanalar öğrenen ve uyarlayan
2. Daha küçük boyutlar: Daha Kompakt Tasarımlar Sıkı boşluklar için
3. Daha iyi bağlantı: Gelişmiş dijital iletişim
4. Enerji tasarrufu: Daha da verimli ameliyat
5. Öngörücü bakım: Vanalar Hizmete ihtiyaç duyduklarını söyleyin

Dijital ve analog kontrol

Modern avantaj

Dijital Kontrol Avantajları:

• Yazılım tabanlı kurulum (manuel ayarlama yok)
• Uzaktan İzleme ve Kontrol
• Daha iyi gürültü bağışıklığı
• Enerji Tasarrufu (Kanama Portu gerekmez)
• Kolay parametre değişiklikleri

Geleneksel Analog:

• Basit, kanıtlanmış teknoloji
• Başlangıç ​​maliyeti daha düşük
• Sorun giderilmesi kolay
• Yazılım karmaşıklığı yok

Gerçek dünya örnekleri

Tıbbi ventilatör

Covid-19 hastanın hassas oksijene ihtiyacı var teslimat. Orantılı valf, sensörlerden sinyaller alır. Hastanın solunması ve oksijen akışını gerçek zamanlı olarak ayarlar, potansiyel olarak tasarruf sağlar Yaşıyor.

Robotik montaj hattı

Bir otomobil üreticisi robotik kollar kullanır Ön camları takmak için orantılı valfler. Vanalar pnömatik kontrol Camı sıkıca ama nazikçe tutması gereken tutucular - çok gevşek ve düşüyor, Çok sıkı ve kırılıyor.

Havacılık uygulaması

Bir uçağın uçuş kontrol sistemi kullanır Kontrol yüzeylerini hareket ettirmek için orantılı valfler. Pilot girişi içine çevrildi Hava akışını kanatlar ve kontrol yüzeyleri üzerinde ayarlayan hassas valf hareketleri, Pürüzsüz uçuşun etkinleştirilmesi.

Yaygın sorunlar ve çözümler

Sorun: Valve yanıt vermiyor

Olası nedenler:

• Güç kaynağı sorunları
• Sinyal kablolama sorunları
• Kirlenmiş sıvıÇözümler:
• Elektrik bağlantılarını kontrol edin
• Güç kaynağı voltajını doğrulayın
• Filtreleri temizleyin veya değiştirin

Sorun: Kötü doğruluk

Olası nedenler:

• Kalibrasyon kayması
• Yıpranmış iç kısımlar
• Sıcaklık efektleriÇözümler:
• Sistemi yeniden kalibre et
• Aşınmış bileşenleri değiştirin
• Sıcaklık Tazminatı Ekle

Maliyet hususları

İlk yatırım ve uzun vadeli değer

Orantılı vanalar daha pahalıya mal olurken Önünde, genellikle daha iyi değer sağlarlar:

• Azaltılmış bakım maliyetleri
• Enerji tasarrufu
• Geliştirilmiş ürün kalitesi
• Daha az kesinti süresi
• Daha Uzun Servis Yaşam

YG faktörleri

• Başvurunuzun hassas gereksinimleri
• Bölgenizdeki enerji maliyetleri
• Bakım İşçilik Maliyetleri
• Üretim kalitesi iyileştirmeleri
• Sistem Güvenilirlik İhtiyaçları

Kurulum En İyi Uygulamalar

Yapma ve Yapılmadıklar

Yapmak:

• Temiz kurulum prosedürlerini kullanın
• Elektrik bağlantılarını nemden koruyun
• Doğru filtrasyonu takın
• Termal Genişlemeye İzin Ver
• Bakım erişimini planlayın

DEĞİL:

• Sistem yıkama işlemini atlayın
• Sıvı temizlik gereksinimlerini göz ardı edin
• Elektromanyetik paraziti unutun
• Güç kaynağının altındaki
• Kalibrasyon işlemini acele et

Sonuç: Neden orantılı vanalar Konu

Orantılı valfler önemli bir Basit açık/kapalı kontrol ve karmaşık arasındaki boşluğu dolduran teknoloji, Kesin sıvı yönetimi. Pürüzsüz ve doğru çalışmasını etkinleştirirler Her gün güvendiğimiz sayısız sistem - tutan tıbbi ekipmanlardan kullandığımız malları üreten üretim sistemlerine sağlıklı.

Teknoloji ilerlemeye devam ederken Orantılı vanalar daha akıllı, daha verimli ve daha entegre hale geliyor dijital kontrol sistemleri ile. Mühendisler, teknisyenler ve karar vericiler için Sıvı güç sistemleriyle çalışmak, bu cihazları anlamak için gereklidir. Sadece işlevsel değil, performans için optimize edilmiş sistemler oluşturmak, verimlilik ve güvenilirlik.

Yeni bir sistem tasarlarsanız, Mevcut birini yükseltmek veya sadece modern makinelerin nasıl olduğunu anlamaya çalışmak Böyle etkileyici bir hassasiyet elde edin, orantılı vanalar muhtemelen bir anahtar oynuyor perde arkasındaki rol. Pürüzsüz, doğru ve güvenilir sağlama yetenekleri Kontrol onları gittikçe otomatikleştirilmiş dünyamızda vazgeçilmez kılıyor.

Bir dahaki sefere bir robotun hareket ettiğini gördüğünüzde Akışkan lütfu, tam olarak kontrol edilen tıbbi tedavi alan bir hasta veya Türbülans yoluyla sorunsuz bir şekilde uçan uçaklar, orantılı vanaları unutmayın Her şeyi mümkün kılan bilinmeyen kahramanlar olabilir.
