Çin'in lider hidrolik şanzıman ve kontrol teknolojisi üreticisi olan Huade, Rexroth'un en son teknolojisini bünyesine kattı. Huade® çek valf Z1S, Rexroth tarafından sunulan Z1S serisinin tamamen yerini alabilir. Uygun maliyetlidir. Huade ISO9001, ISO14001 ve ISO45001'i geçti. Huade® kartuş valfi Z1S güvenilir performansa sahiptir. Çin'de eski bir ulusal markadır. Bu serideki benzer ürünlere göre teknolojisi daha gelişmiş ve daha dayanıklıdır.
|
Teknik veriler (bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!) |
||
|
Boyut |
6 |
10 |
|
Maksimum akış (L/dak) |
40 |
100 |
|
Maksimum çalışma basıncı(MPa) |
31.5'a |
|
|
Çatlama basıncı |
Karakteristik eğrilere bakın |
|
|
Basınç sıvısı |
Mineral yağlar(NBR conta için) veya |
|
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30~+80 |
|
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|
|
Ağırlık (Kg) |
0.8 |
2.3 |
Özellikler:
▶ Dikey istifleme düzeneklerinde kullanıma yönelik sandviç plakalı vana
▶ 8 farklı izolasyon fonksiyonu
Başvuru:
Bu çek valf sandviç plaka tipi Z1S, dikey istifleme kurulumu için kullanılır.
4.Çekvalf Sandviç Plaka Z1S'nin fonksiyonları,bölümü,sembolleri

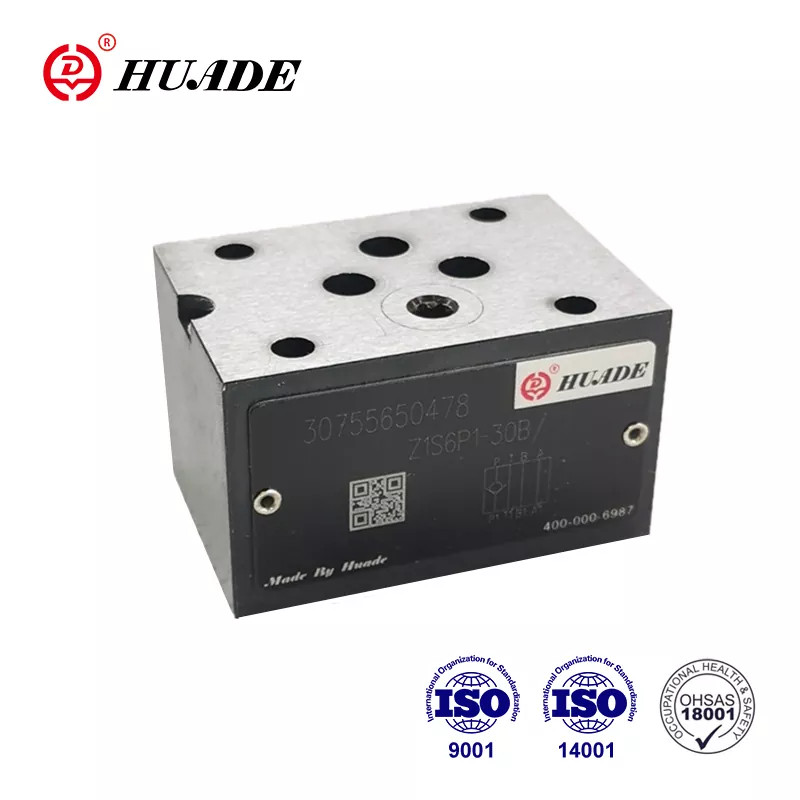

Z1S valfi, sandviç plaka tasarımında doğrudan çalıştırılan bir çek valftir. Tek yönde sızdırmaz kapatma için kullanılır ve ters yönde serbest akışa olanak sağlar. Bu vana tipinde popet (3) ile mahfaza (1) arasında metalik bir conta bulunmaktadır. Z1S tipi çek valfler özellikle 10,0 MPa'nın üzerinde çalışma basıncına ve 4 m/s'nin üzerinde akış hızına sahip uygulamalar için uygundur.
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
