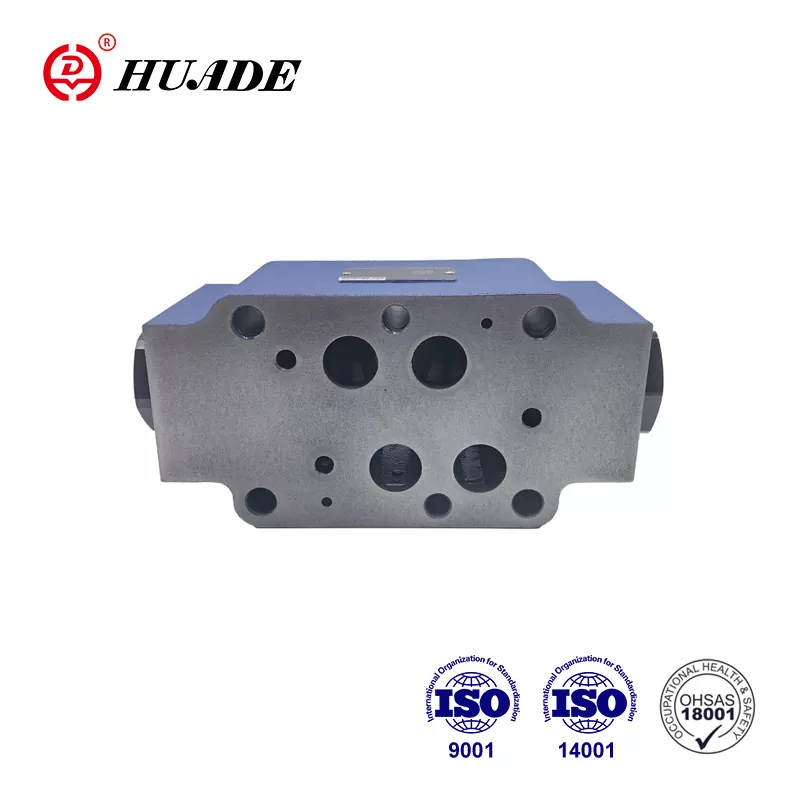

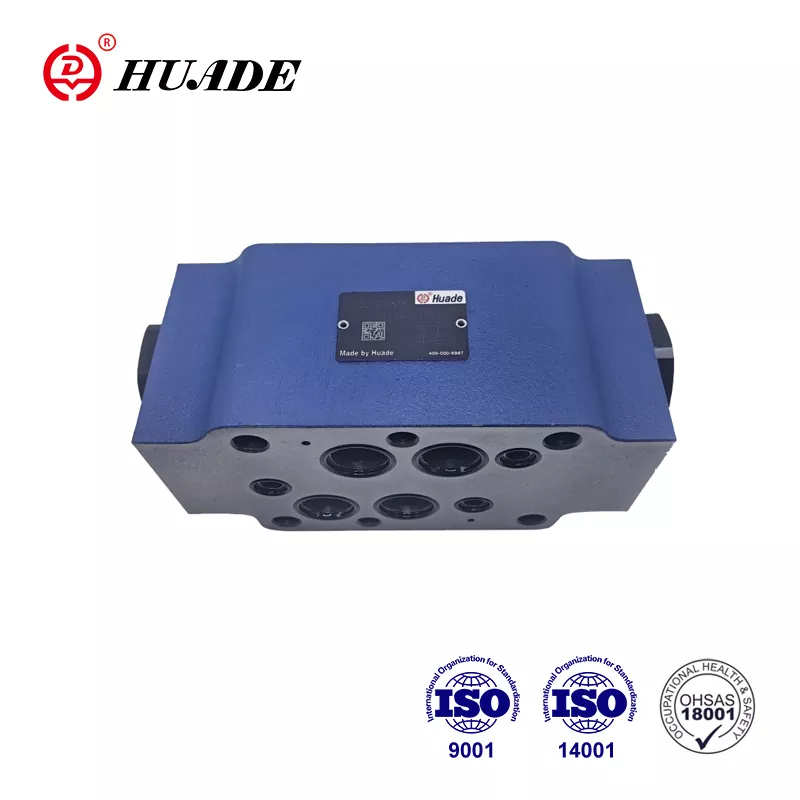

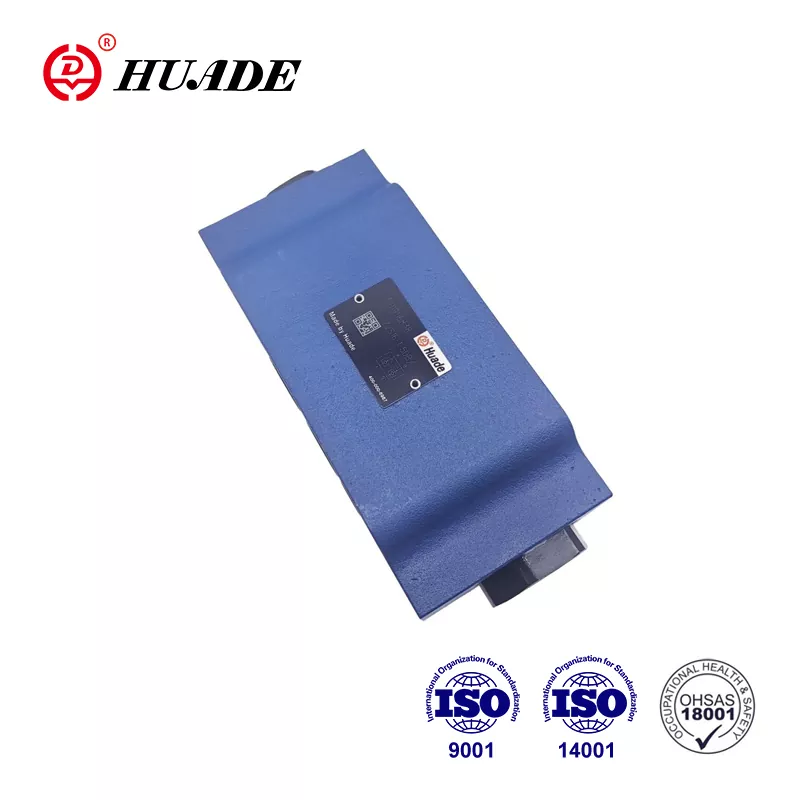

1979 yılında Çin ve Alman hükümetleri arasındaki stratejik ortaklık yoluyla kurulan Huade, Rexroth ile iki kez işbirliği yaptı. Huade® çek valf Z2S 16, aynı serideki Rexroth'un Z2S 16'sının yerini alabilir. Fiyatı daha makul. Fabrika, istikrarlı performans sağlamak için iyi bir denetim sistemine sahiptir. Her Z2S 16, fabrikadan çıkmadan önce standart kartonlar ve su geçirmez plastik ambalajlarla paketlenecektir. Huade ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade® hidrolik yön valfleri, güvenilir performansı nedeniyle askeri endüstride kullanılmaktadır. Çin'de eski bir ulusal markadır.
|
Boyut |
6 |
10 |
16 |
22 |
|
Maks. akış (L/dak) |
to 60 |
120'ye kadar |
300'e kadar |
450'ye |
|
Maksimum çalışma basıncı (MPa) |
31.5'a |
|||
|
Çatlama basıncı (MPa) |
Karakteristik eğrilere bakın |
|||
|
Yol Tarifi |
Sembollere bakın |
|||
|
Alan oranı |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Basınç sıvısı |
Mineral yağlar (NBR conta için) veya fosfat ester (FPM conta için) |
|||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|||
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|||
|
Ağırlık (Kg) |
yaklaşık 0,8 |
yaklaşık 3 |
yaklaşık 6,5 |
yaklaşık 12 |
Özellikler:
▶ Dikey istifleme düzeneklerinde kullanım için
▶ Bir veya iki servis portunun sızdırmaz şekilde kapatılması için
▶ Din 24 340 form A, ISO4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Bu çek valf Z2S dikey istifleme kurulumu için kullanılır. Gerektiğinde bir veya iki çalışma yağ portunu sızıntı olmadan kapatabilir.
Pilot kumandalı çek valf tipi Z2S 16, sandviç plaka tasarımıdır. Bir veya iki servis portunun uzun süreler dahi sızdırmadan kapatılması için kullanılır. A1'den A2'ye veya B1'den B2'ye serbest akış meydana gelir. A1 B1'de ters yönde akış engelleniyor. Sıvı A1'den A2'ye aktığında, makaraya basınç uygulanır ve sağa doğru itilir, böylece küresel popet valfi açılır ve daha sonra popeti açar. Vananın doğru kapanmasını sağlamak için yön vanasının A2 B2 servis portları nötr konumda tanka bağlanmalıdır.
Z2S'nin sembolü
Z2S'nin tipik devre örneği
