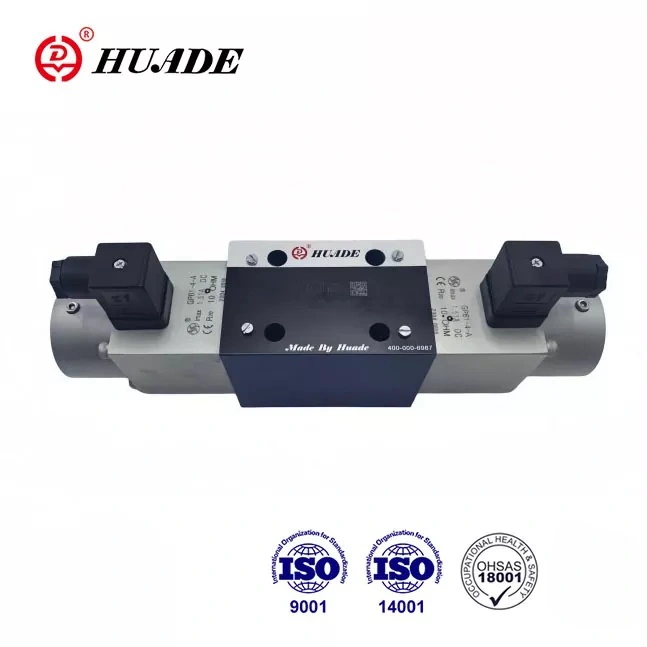

4WRKE tipi valfler 2 kademeli oransal yön valfleridir. Akış yönünü ve boyutunu kontrol ederler. Ana kademe pozisyon kontrollüdür, böylece kontrol makarası pozisyonu daha büyük akışlarda da akış kuvvetlerinden bağımsız olur. Teknolojinin ve bağımsız araştırma ve geliştirmenin tanıtılmasından sonra Huade marka oransal valf ürünleri istikrarlı performansa ve yüksek kaliteye sahiptir.
| Hidrolik | |||||
| Boyut | 10 | 16 | 25 | 32 | |
| Çalışma basıncı | Pilot kontrol valfi (MPa) Pilot yağı beslemesi | 2,5~31,5 | |||
| Ana vana, P, A, B bağlantı noktaları (MPa) | 31.5 | 35 | 35 | 35 | |
| Dönüş basıncı (MPa) | Pilot yağı tahliyesi, harici | 31.5 | 25 | 25 | 25 |
| Pilot yağı tahliyesi, dahili | <1 | ||||
| Y Bağlantı Noktası | <1 | ||||
| Nominal akış q ± %10, △p = 1 MP (L/dak) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Ana vananın akışı (izin verilen maksimum)(L/dak) | 170 | 460 | 870 | 1600 | |
| %0'dan %100'e kadar (L/dak) adım adım giriş sinyali formuyla X veya Y portunda pilot yağ akışı | 4.1 | 8.5 | 11.7 | 13.0 | |
| Histerezis (%) | ≤1 | ||||
| Tepki hassasiyeti (%) | ≤0,5 | ||||
| Filtreleme hassasiyeti (μm) | ≤20 | ||||
| Basınç sıvısı | Mineral yağ Fosfat esteri | ||||
| Orta viskozite (mm2/s) | 20~380 | ||||
| Basınçlı sıvı sıcaklık aralığı(°C) | -20~70 | ||||
| Ağırlık (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektrik verileri | |
| DIN 40 050'ye göre vana koruması | IP65 |
| Gerilim tipi | DC |
| Sinyal türü | Analog |
| Güç, maks (W) | 72 (ortalama = 24 W) |
| Elektrik bağlantısı | E DIN 43 563-AM6'ya uygun bileşen fişi ile |
| E DIN 43 563-BF6-3'e uygun geçmeli konnektör | |
| Kontrol elektroniği | Vanaya entegre |
Özellikler:
▶Ana kontrol makarasının ve entegre elektroniklerin (OBE) elektrikli konum geri bildirimine sahip, pilot kumandalı 2 kademeli oransal yön valfi;
▶Akış yönünün ve akışın boyutunun kontrolü
▶Oransal solenoidler aracılığıyla çalıştırma
▶Alt plaka montajı: IS0 4401'e göre taşıma modeli
▶Yay merkezli ana kontrol makarası
▶Elektrikli konum geri bildirimi
▶Pilot kontrol valfi: Tek kademeli oransal yön valfi
▶Pozisyon kontrollü ana sahne
Başvuru:
Oransal yön valfi 4WRKE-3X, yönü ve akışı kontrol etmek için kullanılır.
Valfler temel olarak pilot kontrol valfi (1), mahfaza (8), ana kontrol makarası (7), kapaklar (5 ve 6), merkezleme yayı (4), endüktif konum transdüktörü (9) ve basınç düşürme valfını (3). Giriş sinyali yoksa ana kontrol makarası (7), merkezleme yayı (4) tarafından orta konumda tutulacaktır. Hem ana kontrol makarasının (7) konumunun değişmesi hem de amplifikatörün bağlantı toplamındaki komut değerinin değişmesi bir diferansiyel voltaj oluşturur. Komut ve gerçek değerin karşılaştırılması sırasında elektronik üzerinden olası bir kontrol sapması belirlenir ve pilot kontrol valfinin (1) oransal solenoidine akım beslenir. Akım, solenoidde kontrol makarasını bir sıradaki piston aracılığıyla çalıştıran bir kuvvete neden olur. Kontrol kesitleri üzerinden serbest bırakılan akış, ana kontrol makarasının ayarlanmasına neden olur. Endüktif potansiyel değerinin çekirdeği olan ana kontrol makarası (7), komut değerine karşılık gelir. Kontrollü durumda ana kontrol makarası (7) dengelenir ve bu konumda tutulur, ona bağlı transdüser (9) kontrol konumuna kadar kaydırılır. Kontrol makarası stroku ve kontrol açıklığı komut değerine orantılı olarak değişir. Kontrol elektroniği vanaya entegre edilmiştir. Valf ve elektroniklerin ayarlanmasıyla cihazların seri üretimindeki sapmalar düşük tutulur. Tank hatlarının boş çalışmasına izin verilmemelidir; karşılık gelen kurulum koşulu durumunda bir ön yükleme valfi takılacaktır (karşılık basıncı yaklaşık 0,2 MPa).
Oransal Yön Valfi 4WRKE-3X Sembolü
Paket: Oransal Yön Valfi 4WRKE-3X
