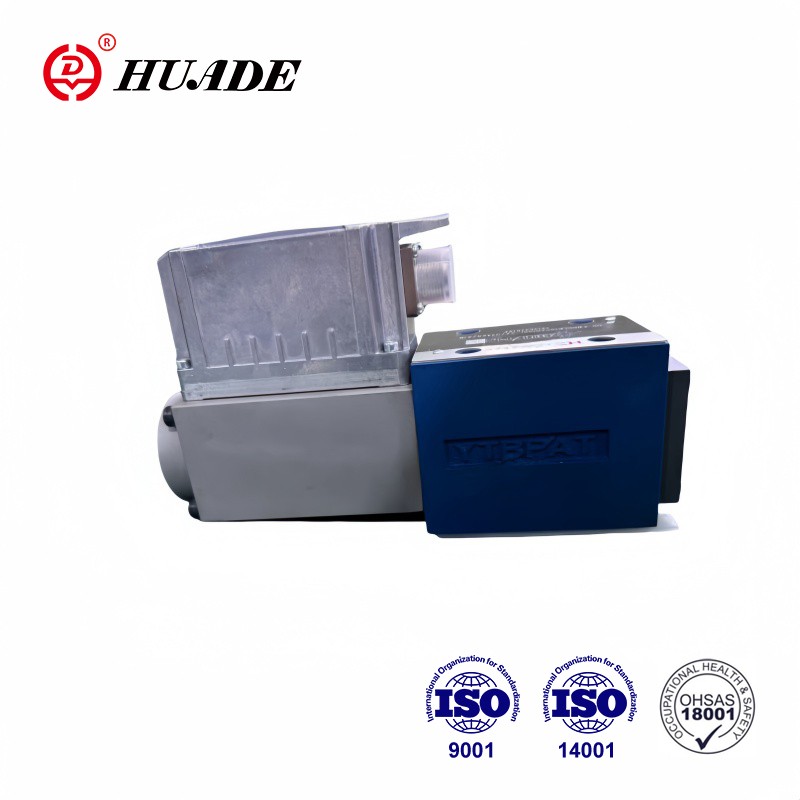

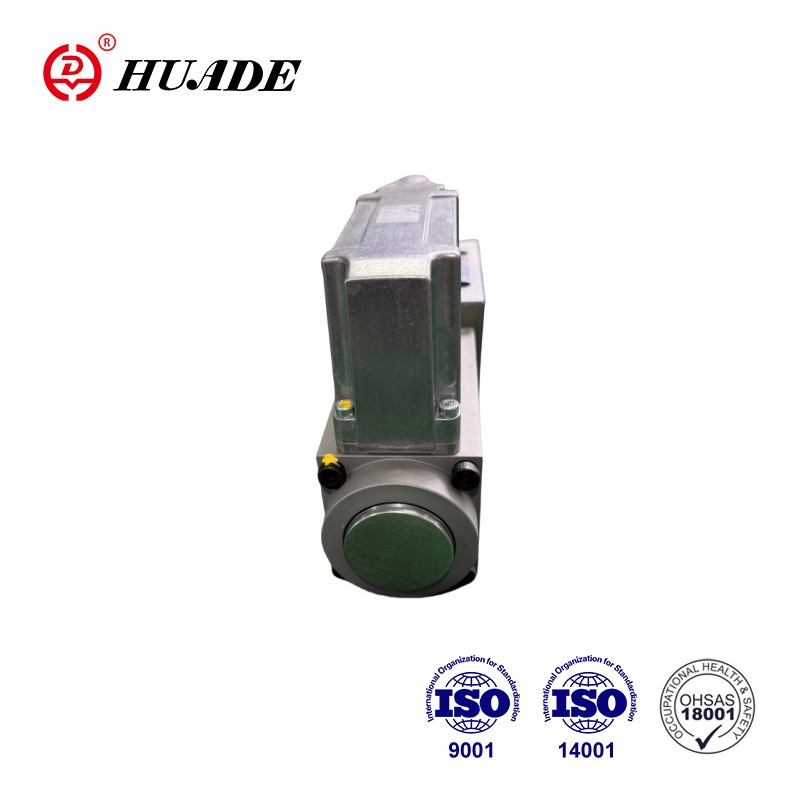

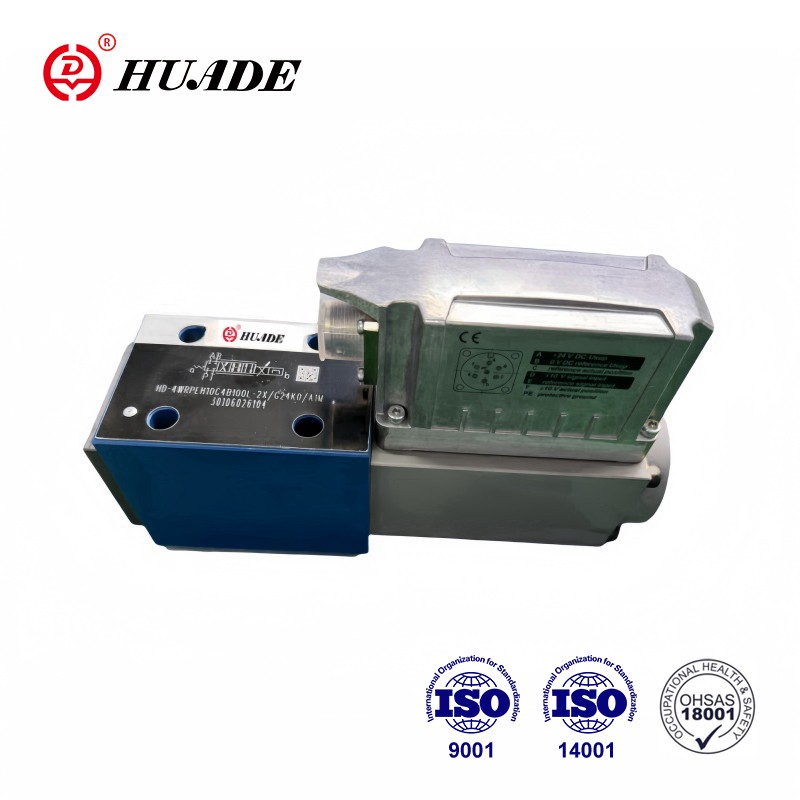

Bu valf 4WRPEH-2X, entegre dijital eksen kontrolörü ve fieldbus arayüzüne sahip, doğrudan etkili bir servo oransal valftir. Boyut 6 ve boyut 10 olmak üzere iki boyutu vardır. 4WRPEH-2X, alt plakaya monte edilir. 4WRPEH-2X'in entegre elektronik bileşenleri, belirtilen kontrol değerlerini gerçek konum değerleriyle karşılaştırır. Huade'nin oransal servo valfi, yüksek performansı ve düşük fiyatı nedeniyle müşterileri arasında büyük itibar kazandı.
| Teknik veriler (Daha fazla ayrıntı için lütfen veri sayfasına bakın!) | |||
| Genel | 6'DAN | 10'DAN | |
| Kurulum konumu | Herhangi biri, yatay kuruluma öncelik verilmesi tavsiye edilir | ||
| Taşıma düzeni | IS04401-03-02-0-05 | ||
| Çalışma sıcaklığı aralığı (°C) | -20...+80 | ||
| Ortam sıcaklığı aralığı (°C) | -20...+60 | ||
| Ağırlık (kg) | 3 | 7.8 | |
| Hidrolik (HLP46°C=40°± 5°C kullanılarak ölçülmüştür) | |||
| Hidrolik sıvı | DIN51524...535 standartlarına uygundur ve talep üzerine diğer medyaları da sağlayabiliriz | ||
| Viskozite aralığı | Önerilen (mm2/sn) | 20...800 | |
| Kabul edilebilir maksimum(mm2/s) | 10...800 | ||
| Hidrolik yağ sıcaklığı çaldı (°C) | -20...+60 | ||
| Hidrolik yağın izin verilen maksimum kirlilik seviyesi - IS04406 (c) uyarınca temizlik 1 seviyesi | Sınıf 18/16/13 | ||
| Akış yönü | Karmaşık Semboller | ||
| Elektrik | ||
| Döngüsel süre faktörü % | 100(Sürekli çalışma) | |
| EN 60529'a göre koruma sınıfı | IP65 (eğer uygun ve doğru şekilde monte edilmiş eşleşen konnektörler kullanılırsa) | |
| Besleme gerilimi | Nominal değer VDC | 24 |
| Minimum VDC | 21 | |
| Maksimum VDC | 36 | |
| Maksimum artık dalgalanma Vss | 2 (Güç kaynağı voltajı 34V'ta 23v'dir) | |
| Tüketim | 6 W'TAN | MAKS 40 |
| 10 W'TAN FAZLA | MAKS 60 | |
Özellikler:
▶Servo kalite kontrol pistonu ve manşonuyla birlikte doğrudan kontrollü kontrol1 valfleri NG6 ve NG10
▶tek taraflı çalışma, kapalı durumda 4/4 arıza korumalı konum
Durum:
-- Aşağıdakiler için entegre dijital eksen kontrol işlevselliği (IAC-R):
● Hacim akış kontrolü
● Pozisyon kontrolü
● Basınç kontrolü
● p/Q işlevi
● Serbest bırakma konumu/basıncı ve konum/
Güç düzenlemeleri:
●NC işlevselliği (tek başına çalışma mümkündür)
--Hedef ve gerçek değerler için analog ve dijital arayüzler
● 4 x analog sensör (+/-10 V veya 4..20 mA) veya
● 1 x uzunluk ölçüm sistemi (1Vss veya SSI) ve 2 analog
Sensörler:
--ayar noktası ön ayarı/gerçek değer geri bildirimi analogu (akım veya gerilim) veya fieldbus aracılığıyla
-- Analog/dijital girişler/çıkışlar yapılandırılabilir
-- İsteğe bağlı CANopen, MODBUS, EtherNET/IP, EtherCAT ve PROFINET ve diğer veri yolu protokolleri ana PLC'ler, kontrolörler veya Üst bilgisayar iletişimiyle kullanılabilir
Başvuru:
Oransal servo valf 4WRPEH-2X'in işlevi, entegre elektronik bileşenlerin belirtilen kontrol değerlerini gerçek konum değerleriyle karşılaştırmasıdır.
Yapı:
Vanalar esas olarak şunları içerir:
▷Kontrol pistonlu ve Servo kalite manşonlu direkt kontrollü kontrol vanası(1)
Valf çekirdeği yer değiştirme geri beslemeli oransal elektromıknatıs (2)
▷Analog ve dijital sensör arayüzlerine ve fieldbus bağlantısına sahip entegre dijital eksen kontrolörü (3)
Valf işlevi:
Kontrol sapması durumunda bobin devreye girer. Bobinin manyetik kuvvetindeki değişiklikler nedeniyle. Kontrol1 valf göbeği ayar için yaya direnecektir. Valf makarası stroku ve aşırı akım kesit alanı. Talimat sinyaliyle doğru orantılıdır. Ön ayarlı kontrol değeri 0 olduğunda elektronik eleman. Kontrol valfi çekirdeğini yay kuvvetine direnecek şekilde ayarlayın ve orta konuma getirin. Aktif olmayan bir durumda, yay, valf çekirdeğini yerleştirmek için hareket ettirir.
arızaya karşı güvenli bir konumda.
--Hareket ekseni kontrolörü aşağıdaki kontrol fonksiyonlarını uygular
•Hacim akış kontrolü
• Pozisyon kontrolü
• Basınç/kuvvet kontrolü
• Konum/basınç ve konum/kuvvet kontrolünü serbest bırakın
-- Komut değeri analog arayüz (X1) aracılığıyla girilebilir veya Veri yolu arayüzü X4 aracılığıyla giriş yapılabilir
--Gerçek değer analog arayüz (X1) aracılığıyla okunabilir veya veri yolu arayüzü X4 aracılığıyla elde edilebilir
-- Kontrol parametreleri veri yolu üzerinden ayarlanabilir
--Arıza teşhisi
Entegre elektronik bileşenler aşağıdaki arıza koşullarında kontrolü mümkün kılar, bobin gücü kaybeder ve kontrol valfi çekirdeği arıza güvenliği konumuna geri döner.
•Elektrik Kesintisi
• Valf çekirdeği yer değiştirme sensörü açık devre arızası
•İletişim Arızası
•4-20mA komut sinyali açık devre arızası
•Harici yer değiştirme sensörü arızası
•Harici yer değiştirme sensörü arızası
