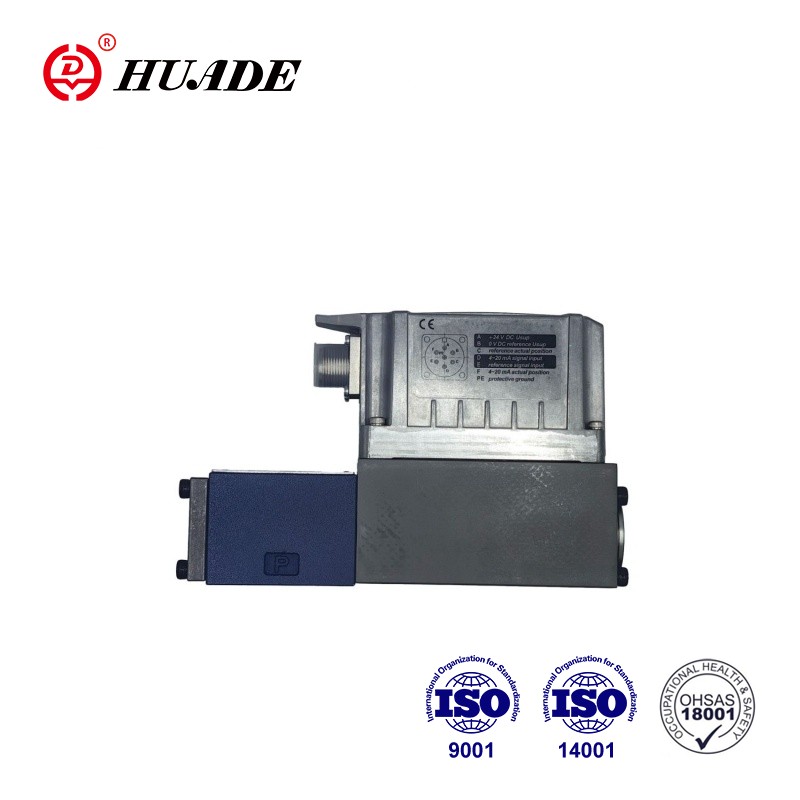

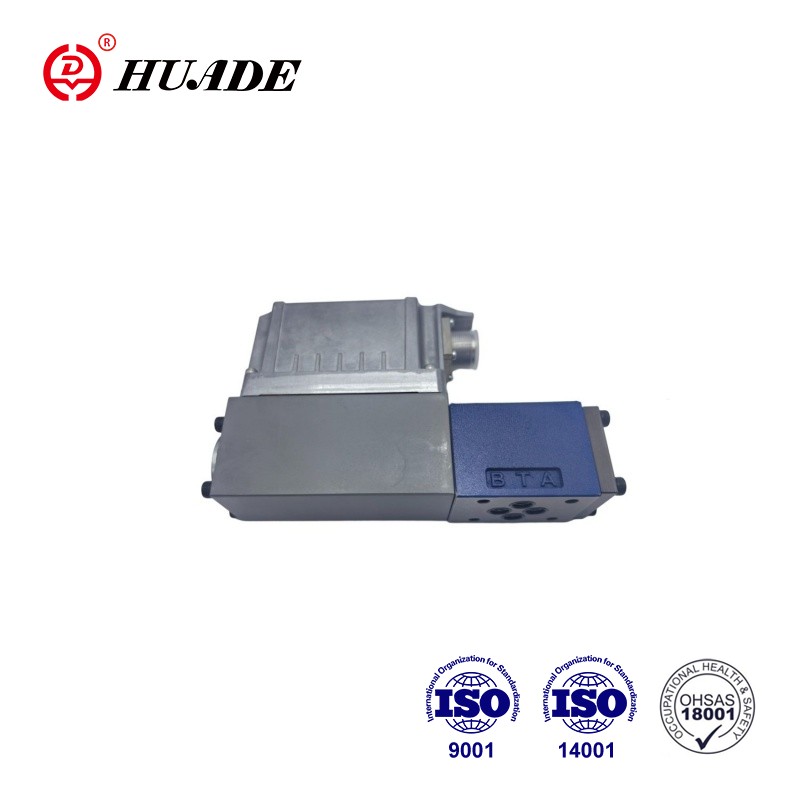

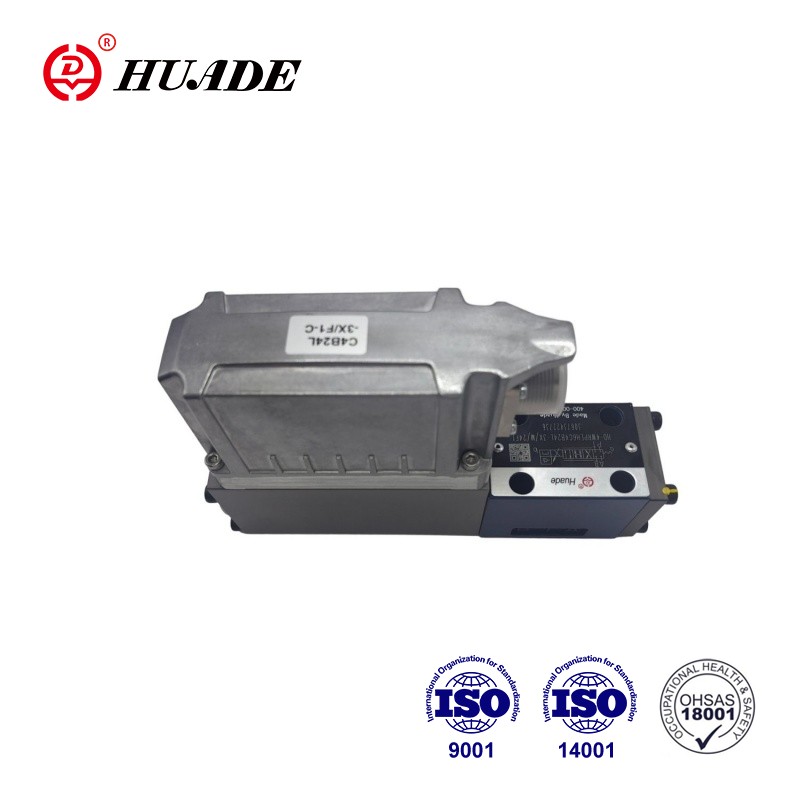

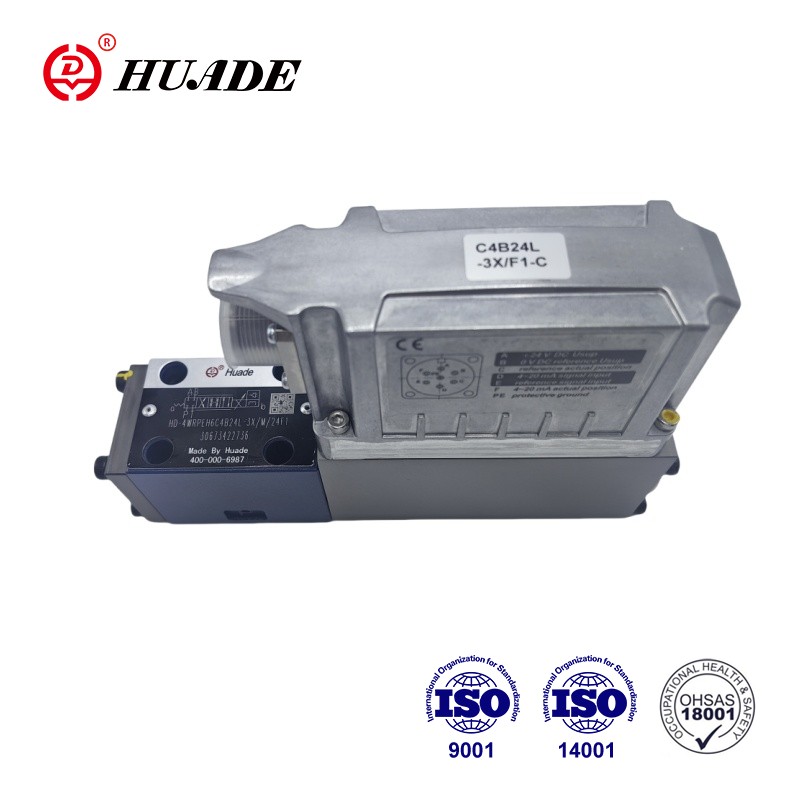

4WRPEH 6-3X tipi valfler, elektrikli konum geri beslemeli ve entegre elektronikli (OBE) doğrudan çalıştırılan yön kontrol valfleridir. Oransal yönlü servo valf 4WRPEH 6-3X, oransal teknolojiyi servo teknolojisiyle birleştiren yüksek hassasiyetli bir kontrol valfidir. 4WRPEH 6-3X, çeşitli proses akışlarını ve ekipman operasyonlarını kontrol etmek için petrol, kimya, metalurji ve diğer endüstrilerdeki hidrolik sistemler gibi çeşitli proses akışlarında ve ekipman operasyonlarında yaygın olarak kullanılmaktadır.
| Teknik veriler | ||
| Genel | ||
| Bağlantı türü | Alt plaka montajı | |
| Taşıma düzeni | ISO 4401-03-02-0-05 | |
| Ağırlık (kg) | 2.9 | |
| Kurulum konumu | Herhangi | |
| Ortam sıcaklığı aralığı (°C) | –20 … +60 | |
| Taşıma sıcaklığı(°C) | –30 … +80 | |
| Maksimum saklama süresi (Yıl) | 1 | |
| Maksimum bağıl nem (yoğuşmasız) (%) | 95 | |
| EN 60529'a göre koruma sınıfı | IP65 (eğer uygun ve doğru şekilde monte edilmiş eşleşen konnektörler kullanılırsa) | |
| Maksimum yüzey sıcaklığı (°C) | 150 | |
| EN ISO 13849'a göre MTTFD değeri (Yıl) | 150 (daha fazla ayrıntı için veri sayfası 08012'ye bakın) | |
| DIN EN 60068-2-6'ya göre testleri | ▶ Sönümleme plakasız | 10 ... 2000 Hz / maksimum 10 g / 10 döngü / 3 eksen |
| ▶ Sönümleme plakalı 1) | 10 ... 2000 Hz / maksimum 10 g / 10 döngü / 3 eksen | |
| DIN EN 60068-2-64'e göre gürültü testi | ▶Sönümleme plakasız | 20 … 2000 Hz / 10 gRMS / 30 g tepe / 30 dk. / 3 eksen |
| ▶ Sönümleme plakalı 1) | 20 ... 2000 Hz / 10 gRMS / 30 g tepe / 24 sa / 3 eksen | |
| DIN EN 60068-2-27'ye göre nakliye şoku | ▶ Sönümleme plakasız | 15 g / 11 ms / 3 şok / 3 eksen |
| ▶ Sönümleme plakalı 1) | 15 g / 11 ms / 3 şok / 3 eksen | |
| DIN EN 60068-2-27'ye göre şok | ▶ Sönümleme plakalı 1) | 35 g / 6 ms / 1000 şok / 3 eksen |
| Uygunluk | ▶ EMC direktifi 2014/30/EU'ya göre CE, aşağıdakilere göre test edilmiştir: | EN 61000-6-2 ve EN 61000-6-3 |
| ▶ RoHS direktifi | 2011/65/AB | |
| Hidrolik | ||||||
| Maksimum çalışma basıncı | ▶ A, B, P bağlantı noktaları (çubuk) | 350 | ||||
| ▶ T Bağlantı Noktası (bar) | 250 | |||||
| Hidrolik sıvı | 7. sayfadaki tabloya bakın | |||||
| Viskozite aralığı | ▶ Önerilen (mm2/sn) | 20… 100 | ||||
| ▶ İzin verilen maksimum (mm2/s) | 10…800 | |||||
| Hidrolik sıvısı sıcaklık aralığı (geçiş) (°C) | -20 … +70 | |||||
| Hidrolik sıvının izin verilen maksimum kirlilik derecesi; ISO 4406 (c)'ye göre temizlik sınıfı | Sınıf 18/16/13 3) | |||||
| Nominal akış (∆p = kontrol kenarı başına 35 bar) 4) (L/dak) | 4 | 12 | 15 | 24/25 | 40 | |
| Arıza güvenliğine geçişle ilgili olarak kullanım sınırlaması (∆p) (değerler toplam kenar için geçerlidir) | ▶ Semboller C3, C5, C (çubuk) | 350 | 350 | 350 | 350 | 160 |
| ▶ Semboller C1, C4 (çubuk) | 350 | 350 | 280 | 250 | 100 | |
Özellikler:
▶Güvenilir - kanıtlanmış ve sağlam tasarım
▶Kapalı durumda kontrol makarasının güvenli - arızaya karşı güvenli konumu
▶Enerji tasarruflu - pilot yağı gerektirmez
▶Yüksek kalite - servo kalitesinde kontrol makarası ve manşonu
▶Esnek - konum, hız ve basınç kontrolüne uygun
▶Hassas - yüksek tepki hassasiyeti ve az gecikme
▶IO-Link arayüzü, isteğe bağlı. EN 13849-1'e göre kategori 3, PL d'ye kadar kapatma elemanı olarak IO-Link'li vananın kullanılması.
Başvuru:
Oransal yönlü servo valf 4WRPEH 6-3X, endüstriyel otomasyon, rüzgar türbinleri, takım tezgahı kontrolü, mühendislik makineleri, havacılık, gemi yapımı ve deniz mühendisliği alanlarında yaygın olarak kullanılmaktadır.
Kurmak
HD-4WRPEH yüksek tepkili valf temel olarak aşağıdakilerden oluşur:
▶ Servo kalitesinde kontrol makaralı ve manşonlu valf muhafazası (1)
▶ Konum dönüştürücülü kontrol solenoidi (2)
(opsiyonel olarak elektronik koruma membranlı (5))
▶ Analog veya IO-Link arayüzlü (4) yerleşik elektronikler (OBE) (3) (isteğe bağlı olarak sönümlemeli)
plaka (6))
İşlev
Entegre elektronik (OBE), belirtilen komut değerini konumun gerçek değeriyle karşılaştırır. Kontrolden sapma olması durumunda strok solenoidi devreye girecektir. Değişen solenoid kuvveti nedeniyle kontrol makarası yaya göre ayarlanır. Strok/kontrol makarası kesiti komut değerine orantılı olarak kontrol edilir. Komut değeri ön ayarının 0 olması durumunda elektronik, kontrol makarasını yaya göre merkezi konuma ayarlar. Devre dışı bırakılmış durumda, yay maksimuma kadar gerilmez ve valf arızaya karşı emniyetli konumdadır.
Güvenlik fonksiyonu (IO-Link kapatma)
IO-Link master (Sınıf B-Port), pin 2 ve 5'teki besleme voltajı kapatılarak IO-Link valfi güvenli bir şekilde kapatılabilir. Besleme geriliminin kesilmesinden sonra vananın kontrol makarası arızaya karşı emniyetli konuma ayarlanır. Güvenli kapatmanın hidrolik önkoşulunu da garanti altına almak amacıyla, kontrol makarasının/manşonunun üst üste binmesi de dikkate alınmalıdır.
Yeterli örtüşme C3, C5, C4 ve C1 simgeleriyle garanti edilir.
Güvenli kapatma, IO-Link valfinin bir parçası değildir ve makinenin güvenli tasarımı için dikkate alınmalıdır.
Kontrol solenoidi kapatma
Aşağıdaki hatalar durumunda, entegre elektronik (OBE) tarafından kontrol solenoidlerinin enerjisi kesilir ve kontrol makarası arıza korumalı konuma ayarlanır:
▶ Minimum besleme geriliminin altına düşme
▶ Yalnızca "F1" arabiriminde:
– 2 mA'lik minimum akım komut değerinin altına düşme (komut değeri hattındaki kablo kopmasını (akım döngüsü) içerir)
▶ Yalnızca "L1" arabiriminde:
– Etkin olmayan, iletişim kesintisini etkinleştir (watchdog)
– Dahili IO-Link hatası durumunda
▶ Yalnızca "C6" arayüzünde:
– Ek olarak, etkin olmayan sürümü serbest bırakın
Sönümleme plakası "D"
Sönümleme plakası, yerleşik elektroniklerdeki hızlanma genliklerini azaltır (frekanslar >300 Hz).
Fark etme:
Çoğunlukla düşük frekanslı uyarımın olduğu uygulamalar için sönümleme plakasının kullanılması önerilmez.
Elektronik koruma membranı "-967"
Entegre elektroniklerin (OBE) mahfazasında yoğuşma oluşumunu önlemek için bir elektronik koruma membranı (5) kullanılabilir.
Yüksek ortam havası nemine ve önemli döngüsel sıcaklık değişikliklerine (örn. dış mekan) sahip endüstri standardı koşulların dışında kullanılması önerilir.
Sembolleri Oransal Yönlü Servo Valf 4WRPEH 6-3X
