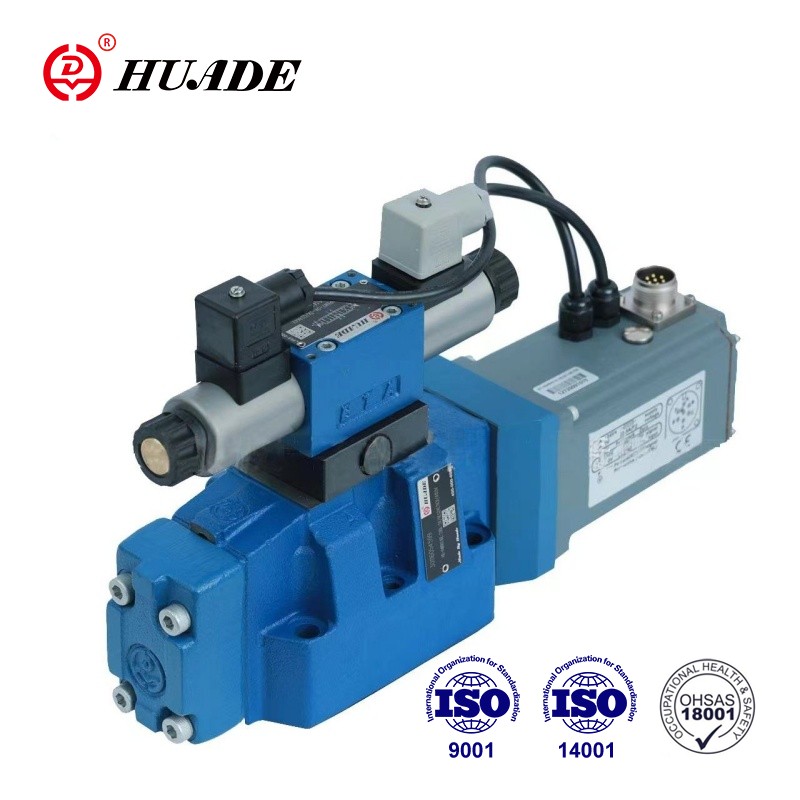

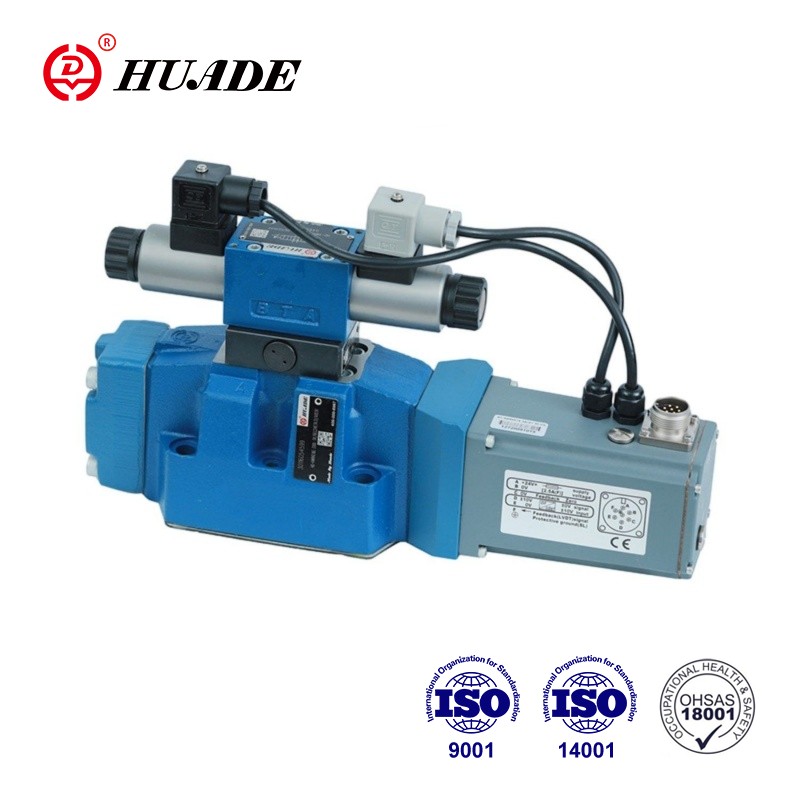

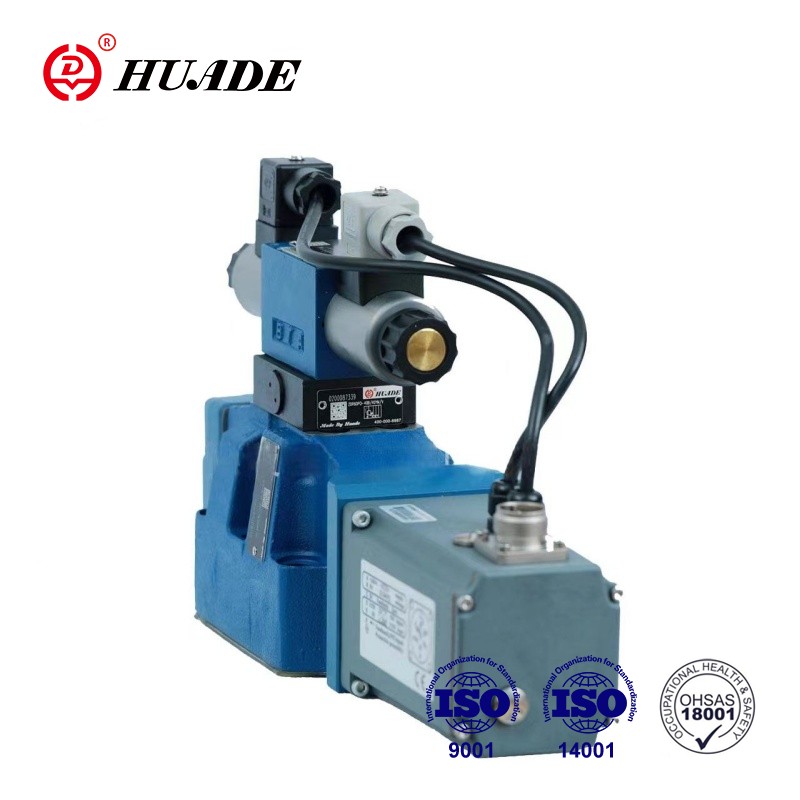

4WRTE tipi oransal valfler, elektrikli konum geri bildirimi, entegre elektronik (OBE) ve isteğe bağlı sürgü konumu izleme özelliğine sahip, pilotla çalıştırılan yön kontrol valfleridir. Oransal valf WRTE-4X'in yüksek hassasiyeti, hızlı tepkisi ve istikrarlı kontrolü, onu birçok endüstriyel sistemde önemli bir bileşen haline getirir.
| Genel | ||||||
| Boyutlar | 10 | 16 | 25 | 27 | 32 | 35 |
| Ağırlık (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Kurulum konumu ve devreye alma bilgileri | Tercihen yatay | |||||
| Ortam sıcaklığı aralığı (°C) | -20..+50 | |||||
| Maksimum saklama süresi (Yıl) | 1 *(saklama koşullarına uyulursa; 07600-B kullanım kılavuzuna bakın) | |||||
| EN ISO 13849'a göre MTTF değerleri Yıllar | 150 (daha fazla bilgi için veri sayfası 08012'ye bakın) | |||||
| DIN EN 60068-2-6'ya göre testleri | 10.. 2000 Hz /maksimum 10 g/10 döngü /3 eksen | |||||
| DIN EN 60068-2-64'e göre gürültü testi | 20... 2000 Hz/10 gS /30 g tepe/30 dak. /3 eksen | |||||
| DIN EN 60068-2-27'ye göre nakliye şoku | 15 g / 11 ms /3 şok /3 öküz | |||||
| Nemli ısı, döngüsel, DIN EN 60068-2-30'a göre | Varyant 2 +25°C ... +55C, %90 ... %97 bağıl nem, 24 saatlik 2 döngü | |||||
Özellikler:
▶Güvenilirliği ve güvenliği artıracak tasarım
1. Pilot kontrol vanası tarafından ana kademenin kontrol odalarındaki otomatik basınç dengelemesi
2. Yay merkezli merkezi konumda ve/veya ofset konumunda ana sahnenin kontrol makarası
3.Opsiyonel olarak makara konumu izleme ile
▶Esnek - konum, hız ve basınç kontrolüne uygun
▶Hassas - yüksek tepki hassasiyeti ve az gecikme
Başvuru:
oransal yön valfi WRTE-4X petrokimya, otomobil üretimi, akıllı ekipman, enerji üretimi, metalurji endüstrisi ve diğer sektörlerde yaygın olarak kullanılabilir.
WRTE-4X valfi temel olarak 3 ana gruptan oluşur:
1. Ana kademe kontrol makarası (2) ve isteğe bağlı makara konumu izleme (13) ile muhafaza (1)
2. Ana kademenin endüktif konum dönüştürücüsüne (3) sahip entegre elektronikler (isteğe bağlı olarak elektronik koruma membranı (14) ile)
3. Kontrol makarası/soket ünitesi (5), endüktif konum dönüştürücüsü (6) ve ana aşama kontrol makarasının (2) merkezi konumu için basınç geri beslemesi ile birlikte pilot kontrol valfi (4).
Enerjisi kesilmiş oransal solenoidler (7; 8) ile merkezleme yayı (9) ve geri basınç geri beslemesi nedeniyle ana kademe kontrol makarasının (2) merkezi konumu. Ana kademe kontrol makarasının (2) pilot kontrol valfı ( 4)→ ana kademe kontrol makarası (2) regüle edilmiş şekilde konumlandırılmıştır. Oransal solenoidlerin (7;8) solenoid kuvvetini değiştirerek pilot kontrol valfinin (4) kontrol makarasının kontrol edilmesi.Komut ve bağlantıların bağlanması entegre elektronikteki gerçek değerler. Pilot kontrol valfine pilot yağı beslemesi dahili olarak P portu üzerinden veya harici olarak port X üzerinden Pilot yağı dahili olarak T portu üzerinden veya harici olarak Y üzerinden tanka geri döner. O V komut değeri ile elektronikler, ana sahne kontrol makarasını (2) orta konumda.
Sembolü Oransal Yön Valfı WRTE-4X
