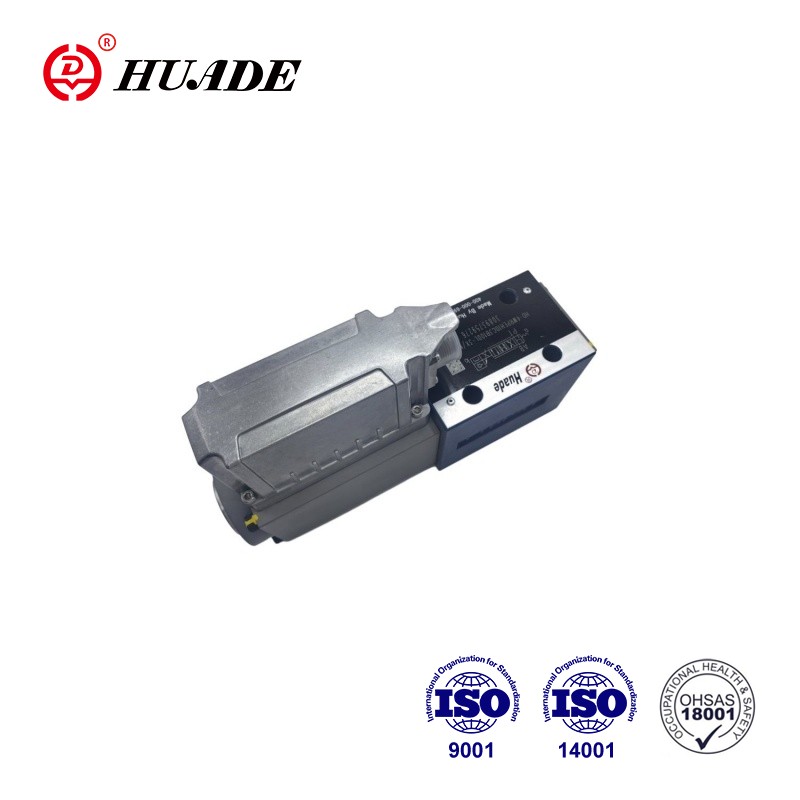

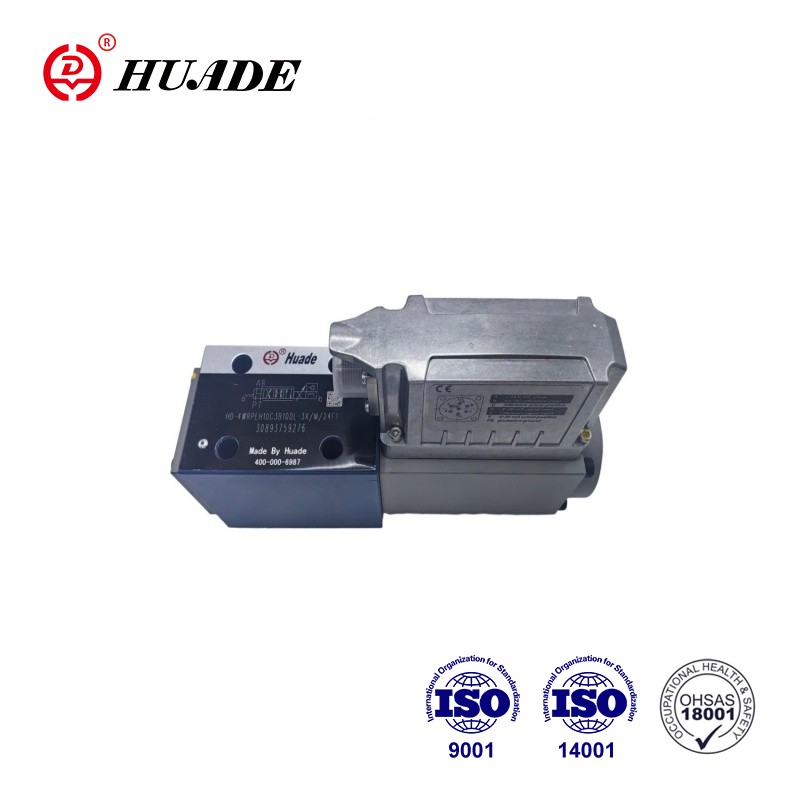

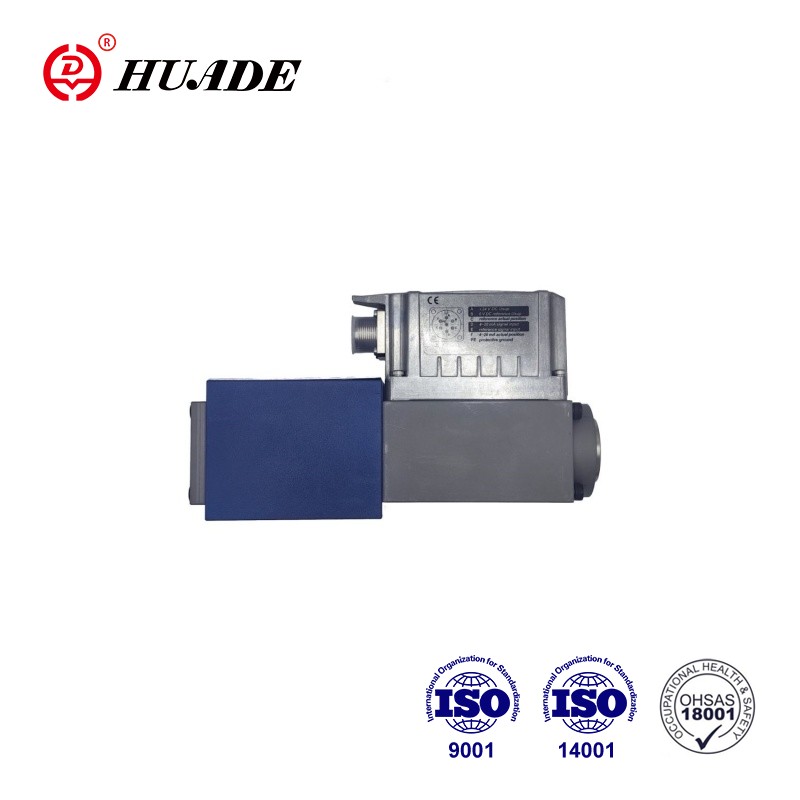

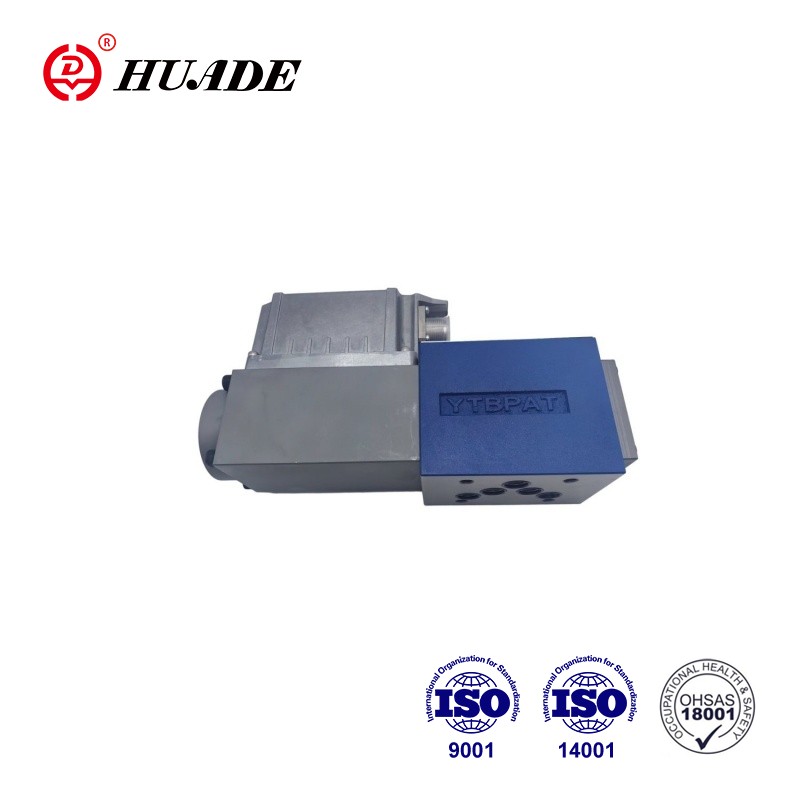

4WRPEH 10- 3x valf, elektrik konumu geri bildirimi ve entegre elektronik (OBE) ile doğrudan etkili bir yön kontrol valfıdır. 4WRPEH 10-3X, yüksek tepki doğruluğuna sahip alt plakaya monte edilmiş bir valftir ve yüksek hassasiyetli konum, hız ve basınç kontrolü için uygundur. Doğrudan etkili servo orantılı vanasının çalışma prensibi şu şekilde özetlenebilir: Valf çekirdeği, sıvı akışı ve basıncının kesin kontrolünü sağlamak için doğrudan elektromanyetik kuvvet tarafından yönlendirilir.
| Teknik veriler | ||
| Genel | ||
| Bağlantı türü | Alt plaka montajı | |
| Porting deseni | ISO 4401-05-04-0-05 | |
| Ağırlık (kg) | 7.1 | |
| Kurulum pozisyonu | Herhangi | |
| Ortam Sıcaklığı Aralığı (° C) | –20… +60 | |
| Taşıma sıcaklığı (° C) | –30… +80 | |
| Maksimum Depolama Süresi (Yıllar) | 1 | |
| Maksimum bağıl nem (yoğuşma yok) (%) | 95 | |
| EN 60529'a göre koruma sınıfı | IP65 (uygun ve doğru monte edilmiş çiftleşme konektörleri kullanılırsa) | |
| Maksimum yüzey sıcaklığı (° C) | 150 | |
| En ISO 13849'a göre MTTFD değeri (yıl) | 150 (daha fazla bilgi için bkz. Veri Sayfası 08012) | |
| DIN EN 60068-2-6'ya göre sinüs testi | 10 ... 2000 Hz / Maksimum 10 g / 10 döngü / 3 eksen | |
| 60068-2-64'te DIN'e gürültü testi | 20… 2000 Hz / 10 Grms / 30 g Pik / 30 dakika. / 3 eksen | |
| DIN EN 60068-27'ye göre ulaşım şoku | 15 g / 11 ms / 3 şok / 3 eksen | |
| DIN EN 60068-27'ye göre şok | 35 g / 6 ms / 1000 şok / 3 eksen | |
| Uygunluk | ▶ CE, EMC Direktifi 2014/30/AB'ye göre, | Ve 61000-6-2 ve 61000-6-3 |
| ▶ ROHS Direktifi | 2011/65/AB | |
| Hidrolik | |||
| Maksimum çalışma basıncı | ▶ Ports A, B, P (Çubuk) | 350 | |
| ▶ Port T (çubuk) | 250 | ||
| Hidrolik sıvı | Sayfa 7'deki tablo bkz. | ||
| Viskozite aralığı | ▶ Önerilen (mm2/S) | 20… 100 | |
| ▶ Maksimum kabul edilebilir (mm2/S) | 10… 800 | ||
| Hidrolik sıvı sıcaklık aralığı (flown-flown) (° C) | -20… +70 | ||
| Hidrolik sıvının maksimum kabul edilebilir kontaminasyon derecesi; ISO 4406'ya göre temizlik sınıfı (c) | Sınıf 18/16/13 | ||
| Derecelendirilmiş akış (∆p= Kontrol kenarı başına 35 çubuk) (l/dk) | 50 | 100 | |
| Kullanım sınırlaması (∆P) FailSefe'ye geçiş ile ilgili olarak (değerler özetlenen kenar için geçerlidir) | ▶ C3, C5, C (çubuk) sembolleri | 350 | 140 |
| ▶ Semboller C1, C4 (Çubuk) | 250 | 100 | |
Özellikler:
▶ Güvenilir - Kanıtlanmış ve sağlam tasarım
▶ Güvenli-Kapatlatılmış Koşuldaki Kontrol Makarasının Başarısız Güvenli Konumu
▶ Enerji -Etkili - Pilot petrol talebi yok
▶ Yüksek Kalite - Servo Kalitesinde Kontrol Makarası ve Kollu
▶ Esnek - Konum, hız ve basınç kontrolü için uygun
▶ Hassas - Yüksek Tepki Hassasiyeti ve Küçük Histerezis
▶ io-link arayüzü, isteğe bağlı
▶ io-link arayüzü, isteğe bağlı. Valfin kullanımı
IO-Link, Kategori 3'e kadar bir kapatma elemanı olarak,
PL D EN 13849-1'e göre.
Başvuru:
Orantılı yönlü servo valf 4WRPEH10-3x, endüstriyel otomasyon, mühendislik makineleri ve deniz mühendisliği alanında yaygın olarak kullanılmaktadır.
Kurmak
HD-4WRPEH Yüksek yanıt valfi esas olarak aşağıdakilerden oluşur.
▶ Servoda kontrol makarası ve kollu valf muhafazası
kalite (1)
▶ Pozisyon dönüştürücüye sahip solenoidi kontrol edin (2)
(İsteğe bağlı olarak elektronik koruma membranı (6))
▶ yerleşik elektronik (OBE) (3) analog veya io-link arayüzü (4) ile (isteğe bağlı olarak sönümlü
plaka (5))
İşlev
Entegre Elektronik (OBE), belirtilen komut değerini konum gerçek değeri ile karşılaştırır. Kontrol sapmaları durumunda, inme solenoid aktive edilecektir. Değiştirilen solenoid kuvveti nedeniyle, kontrol makarası yaya karşı ayarlanır. İnme/Kontrol Makarası kesiti, komut değeri ile orantılı olarak kontrol edilir. 0 komut değeri ön planlaması olması durumunda, elektronikler kontrol makarasını yay karşısında merkezi pozisyona ayarlar. Devre dışı bırakılmış durumda, yay maksimuma etkilenmez ve valf arıza güvenli konumundadır.
Güvenlik işlevi (io-link kapatma)
IO-Link Master (Sınıf B-Port), PIN 2 ve 5'teki besleme voltajını kapatarak, io-link valfi güvenli bir şekilde kapatılabilir. Besleme voltajının kapatılmasından sonra, valfin kontrol makarası arıza güvenli konumuna ayarlanır.
Güvenlik kapatması için hidrolik ön koşulları da garanti etmek için, kontrol makarasının/manşonun üst üste binmesi de dikkate alınmalıdır.
C3, C5, C4 ve C1 sembolleri ile yeterli örtüşme garanti edilir.
Güvenli kapatma io-link valfinin bir parçası değildir ve makinelerin güvenli tasarımı için dikkate alınmalıdır.
Kontrol Solenoid Kapatma
Aşağıdaki hatalar durumunda, kontrol solenoidleri entegre elektronik (OBE) tarafından enerjilendirilir ve kontrol makarası arıza güvenli konumuna ayarlanır:
▶ Minimum besleme voltajının altına düşme
▶ Yalnızca "F1" arayüzünde:
- Minimum akım komut değerinin altına düşerek 2 mA (komut değeri hattının kablo kırılmasını içerir (geçerli döngü))
▶ Yalnızca "L1" arayüzünde:
- Etkin olmayan, iletişim kesintisini etkinleştirin
(bekçi)
-Dahili io-link hatası durumunda
▶ Yalnızca "C6" arayüzünde:
- Ek olarak, aktif olmayan serbest bırakın
Sönümleme plakası "D"
Sönümleme plakası (5) ivmeyi azaltır
Yerleşik elektroniklerde genlikler (frekanslar> 300 Hz).
Fark etme:
Sönümleme plakasının kullanılması, esas olarak düşük frekanslı uyarma <300 Hz olan uygulamalar için önerilmez.
Elektronik Koruma Membran "-967"
- Entegre elektroniklerin (OBE) gövdesinde kondens oluşumunu önlemek için bir elektronik koruma membranı (6) kullanılabilir.
Yüksek ortam hava nemine sahip endüstri standartları dışında kullanım için önerilir ve
Önemli döngüsel sıcaklık değişimleri (örneğin dış mekan).
Semboller Orantılı yönlü servo valf 4WRPEH 10-3x
