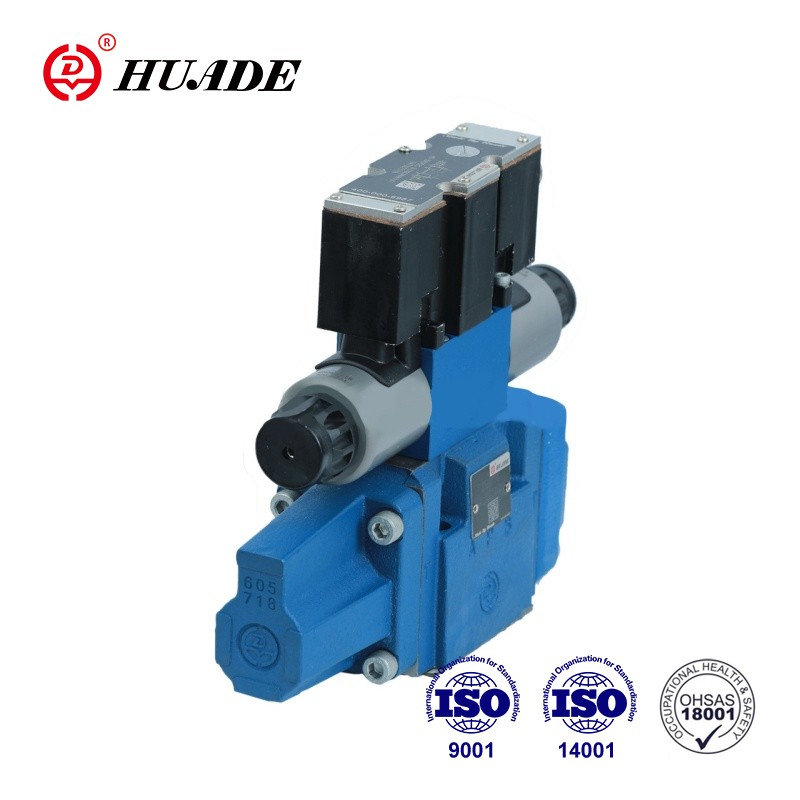

HD-4WRZE tipi vanalar, oransal solenoidler aracılığıyla çalıştırılan pilot kumandalı 4 yollu vanalardır, akışın yönünü ve hızını kontrol ederler. Bu oransal yön valfi yüksek maliyet performansına sahiptir. Fabrika dünyanın her yerinden gelişmiş üretim ekipmanlarıyla donatılmıştır ve her oransal valfin istikrarlı performansını sağlamak için sıkı test prosedürlerine sahiptir.
| Hidrolik | |||||
| Nominal boyut | 10 | 16 | 25 | 32 | |
| Çalışma basıncı | pilot yağı beslemesi harici | 3~10 | |||
| -Pilot valf (MPa) | pilot yağı beslemesi dahili | 10~31,5 | 10~35 | ||
| -Ana vana (MPa) | 31.5 | 35 | |||
| Dönüş hattı basıncı (MPa) | Port T (pilot yağı tahliyesi harici) | 31.5 | 25 | 25 | 15 |
| Port T (pilot yağ tahliyesi dahili) | 3 | ||||
| Y Bağlantı Noktası | 3 | ||||
| Makara hareketi için pilot yağ hacmi (cm3) %0~100 | 1.7 | 4.6 | 10 | 26.5 | |
| Giriş sinyalinin kademeli biçimi için X ve Y bağlantı noktasında pilot yağ akışı (L/dak) %0~100 | 3.5 | 5.5 | 7 | 15.9 | |
| Ana vanadan akış (L/dak) | 170 | 460 | 870 | 1600 | |
| Histerezis %'si | ≤6 | ||||
| Basınç sıvısı | DIN 51 524'e göre mineral yağ1 | ||||
| Basınçlı sıvı sıcaklık aralığı (°C) | -20~80 | ||||
| Viskozite aralığı (mm2/s) | 20~380 | ||||
| Kurulum | isteğe bağlı, tercihen yatay | ||||
| WRZ versiyonu için ağırlık... (WRZE için ek olarak 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrik | |||
| Vana tipi | EYLÜL | Kaynıyor | |
| Gerilim tipi | DC | ||
| Maksimum akım (A) | 1.5 | 2.5 | |
| Solenoid bobin direnci (Ω) | 20°C'de soğuk değer | 4.8 | 2 |
| Maksimum sıcak değer | 7.2 | 3 | |
| Koruma | IP65 | ||
| Bobin sıcaklığı (°C) | 150'ye kadar | ||
| Görev % | 100 | ||
| Kontrol elektroniği | HD-VT-VSPA2-50-1X/. | entegre kontrol elektroniği | |
Özellikler:
▶Pilot kumandalı oransal yön valfi
▶Alt plaka montajı için
▶Akış yönünün ve hızının kontrolü
▶Yay merkezli kontrol makarası
▶Tek bir kaynaktan valf ve oransal kontrol elektroniği
Başvuru:
HD-4WRZE vanaları yön ve akışı kontrol etmek için kullanılır.
Valf temel olarak şunlardan oluşur: pilot valf ①, ana sürgü ④, ana valf ⑥ ve merkezleme yayı ③. Solenoid B devre dışı durumdayken kontrol makarası ② sağa doğru hareket eder. Pilot valfe pilot yağı beslemesi, P portu üzerinden dahili veya X portu üzerinden haricidir. Pilot yağı, pilot vana ① üzerinden basınç odasına akar ve ana makarayı ④ elektrik giriş sinyaliyle orantılı olarak hareket ettirir. P'den A'ya ve B'den T'ye bağlantı, aşamalı akış özelliklerine sahip orifis tipi kesitler aracılığıyla yapılır.
Solenoid A enerjisiz durumdayken ana makara sola hareket eder. P'den B'ye ve A'dan T'ye bağlantı. Solenoidin enerjisinin kesilmesi, kontrol makarası ve pilot makarası ④ tekrar merkezlerine hareket ettirilir. pozisyonlar.
Oransal Yön Valfi 4WRZE-7X Sembolü
Pilot yağı temini
