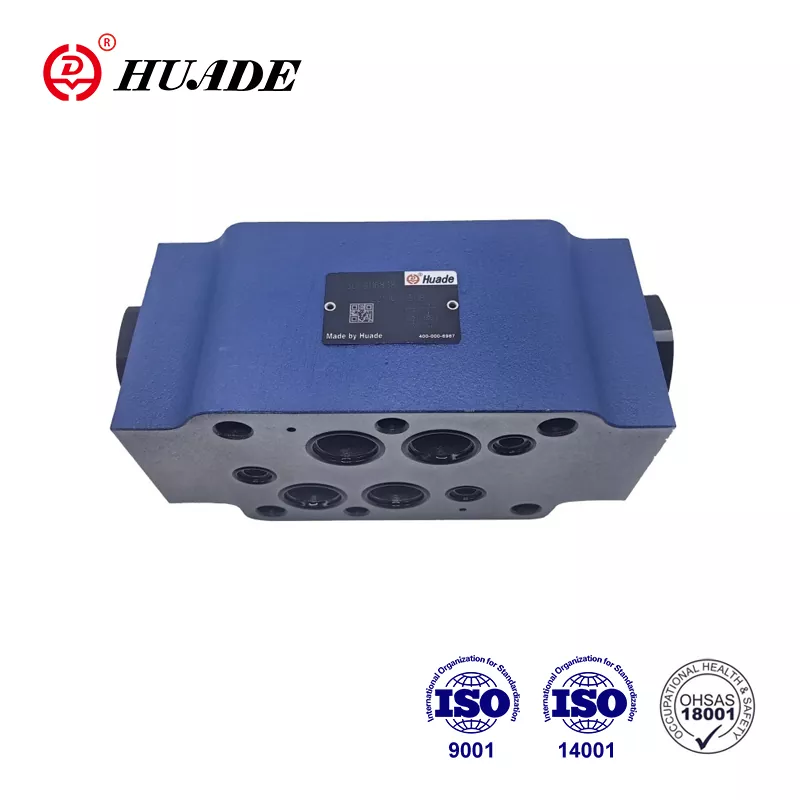

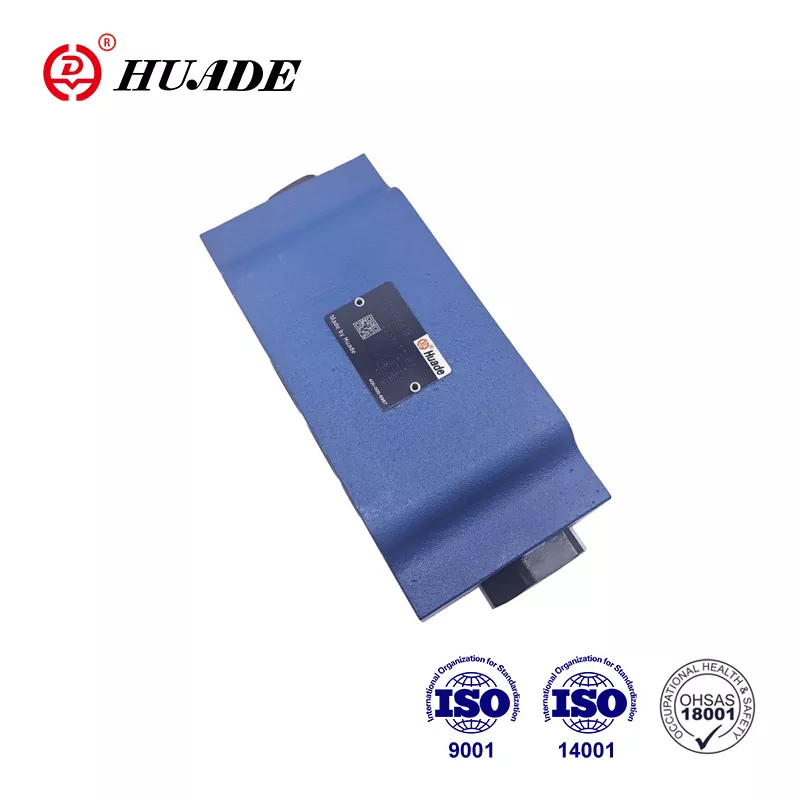

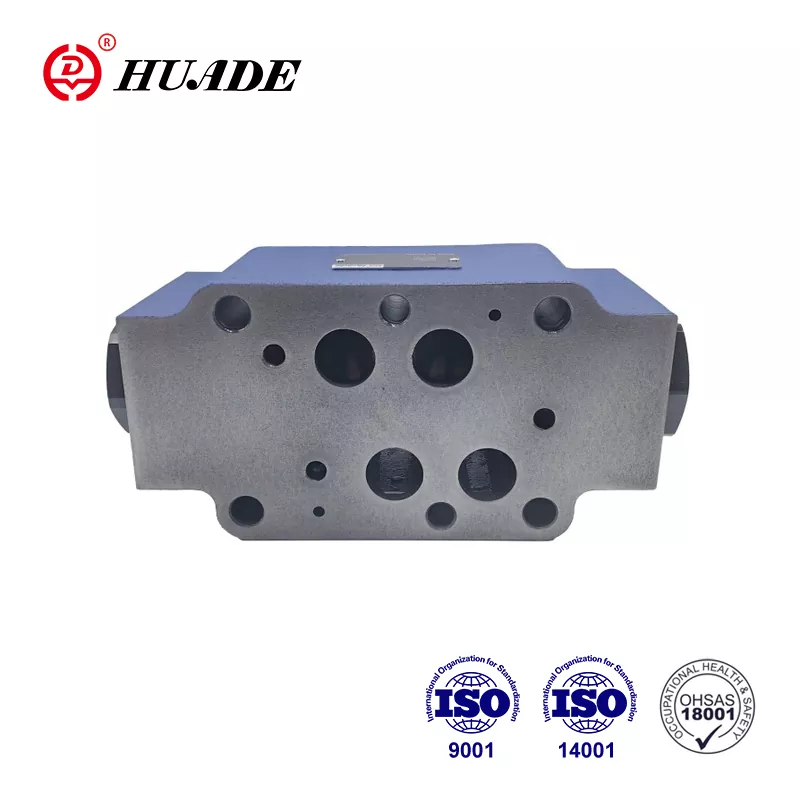

Çek valf sandviç plakası Z2S 22

Huafilter, 2023'te Pekin Huade Hidrolik Endüstriyel Grubu'nun yetkili tek denizaşırı ajanıdır. Çin'de uzun yıllar boyunca hidrolik çek valfleri tedarik etme konusunda uzmanlaşıyoruz. Bir yıl boyunca sattığımız çek valf sandviç plakası Z2S 22 kalitesini garanti ediyoruz. Kalitenin gereksinimlerinize uygun olduğundan eminiz. Çek valflerimiz her zaman uluslararası standartlara ulaşmıştır. Zamanında teknik destek sağlayan deneyimli mühendislerle iyi bir satış sonrası hizmet sunarız. Yüksek kalite, düşük fiyat ve istikrarlı performansa sahip hidrolik valfler arıyorsanız, lütfen bizimle iletişime geçin.

Talep Gönder PDF olarak indir

Ürün Açıklaması

Çin'in önde gelen hidrolik iletim ve kontrol teknolojisi üreticisi olan Huade, Rexroth ile iki uzun vadeli işbirliği deneyimine sahiptir. Huade® Çek valfleri Z2S 22, kaliteli ve daha düşük fiyata sahip iyi bilinen ürünlerle rekabetçidir. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade® çek valfleri teknolojide daha gelişmiş ve bu hattaki benzer ürünlerden daha dayanıklıdır. Çin'de iyi bilinen bir ulusal markadır. Huade'nin hidrolik valfleri, üstün performans nedeniyle askeri endüstride ve diğer alanlarda yaygın olarak kullanılmaktadır.

Çek valfının ürün parametresi sandviç plakası Z2S 22

Boyut	6	10	16	22
Max.flow (l/dk)	60	120'e	300'e	450
Maks. Çalışan Basınç (MPA)	31.5'e
Çatlama Basıncı (MPA)	Karakteristik eğrileri görün
Yol	Sembollere bakın
Alan oranı	A1/A2 = 1: 3	A1/A2 = 1: 11.45	A1/A2 = 1: 11.8	A1/A2 = 1: 13.6
Alan oranı	A1/A2 = 1: 3	A3/A2 = 1: 2.86	A3/A2 = 1: 2.8	A3/A2 = 1: 2.8
Basınç sıvısı	Mineral yağlar (NBR contası için) veya fosfat ester (FPM contası için)
Basınç Sıvısı Sıcaklık Aralığı （℃）	-30 ～+80
Viskozite aralığı (mm2/s)	2.8 ila 500
Ağırlık (kg)	yaklaşık 0.8	Yaklaşık 3	Yaklaşık 6.5	Yaklaşık12

Çek valf sandviç plakasının ürün özelliği ve uygulaması Z2S 22

Özellikler:

▶ Dikey istifleme düzeneklerinde kullanım için

▶ Bir veya iki servis bağlantı noktasının sızıntısız kapanması için

▶ Din 24 340 Form A, ISO4401 ve CETOP - RP 121H

Başvuru:

Çek valf Z2S 22 dikey istifleme kurulumu için kullanılır. Gerektiğinde sızıntı olmadan bir veya iki çalışan yağ portunu kapatabilir.

İşlevler, Bölüm, Çek Valf Sandviç Plakasının Sembolleri Z2S 22

Hidrolik Pilot tarafından işletilen çek valfleri Z2S 22, sandviç plaka tasarımına sahip yeni serilerdir. Uzun süre bile bir veya iki servis bağlantı noktasının sızıntısız kapanması için kullanılırlar. Serbest akış A1 ila A2 veya B1 ila B2 arasında gerçekleşir. A1 B1'de akış Ters yön bloke edilir. Sıvı A1'den A2'ye aktığında, makara basınçlandırılır ve sağa itilir, böylece poppet'i açan top poppet valfini açar. Valfin doğru kapanmasını sağlamak için, yönlü valfin A2 B2 servis bağlantı noktaları nötr konumdaki tanka bağlanmalıdır.

Z2'lerin sembolü

Z2'lerin tipik devre örneği
