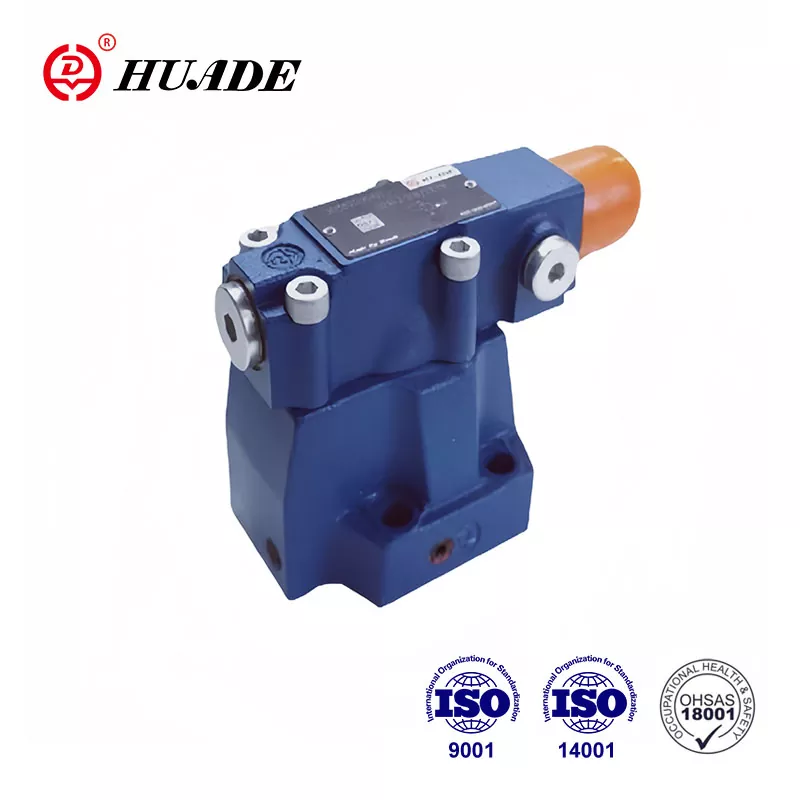

Basınç Sıralama Valfi DZ

Pilot kumandalı sıralama valfleri DZ, ikincil devrelerin basınca bağlı sıralı anahtarlaması için kullanılır. Huade® hidrolik valfleri her zaman uluslararası standartlara ulaşmıştır. Huade® basınç valfleri pazarda geniş çapta tanınmaktadır ve kullanıcının güveni esas olarak yüksek kalitesi ve nispeten düşük fiyatından kaynaklanmaktadır. Fabrika, ürün kalitesine büyük önem veriyor ve dünyanın her yerinden gelişmiş üretim makinelerini tanıtıyor.

Basınç Sıralama Valfi DZ'nin ürün parametresi

Basınç Sıralama Vanası DZ Ürün Özelliği ve Uygulaması

Özellikler:

▶ Alt plaka montajı için

▶ 4 ayar elemanı

.Döner düğme

. Altıgen ve koruyucu kapaklı kol

. Ölçekli kilitlenebilir döner düğme

. Ölçekli döner düğme

▶ 4 basınç değeri

▶ Çek valf, isteğe bağlı

▶ DIN 24 340, form D,ISO 5781 ve CETOP - RP 121H'ye uygun montaj modeli

Başvuru:

DZ tipi basınç valfleri pilotla çalıştırılan basınç sıralama valfleridir. İkinci devrenin basınca bağlı sıralı anahtarlaması için kullanılırlar.

Basınç Sıralama Valfi DZ'nin kesiti ve sembolü

Basınç sıralama valfleri temel olarak ana valf (1) ve ana sürgü eklentisi (7) ve

basınç ayar elemanlı pilot valf (2) ve çek valf (3), isteğe bağlı.

Valf işlevi pilot yağ tahliye konfigürasyonuna göre değişir:

Sıralama valfi tipi DZ. 50B/..

(Kontrol hatları 4.1, 12 ve 13 açık; kontrol hatları 4.2, 14 ve 15 takılı)

A hattındaki basınç, kontrol hattı (4.1) vasıtasıyla pilot valf (2) içindeki pilot makarasına (5) etki eder.

Aynı zamanda orifis (6) vasıtasıyla ana makaranın (7) yay yüklü tarafına etki eder.

basınç yayda (8) ayarlanan değeri aştığında pilot piston (5) yaya (8) karşı hareket eder.

Sinyal, kontrol hattı (4.1) aracılığıyla dahili olarak A portundan alınır.

Ana pistonun (7) yay yüklü tarafındaki akışkan artık orifis (9), kontrol alanı (10) ve kontrol hatları (11) ve (12) üzerinden B portuna akmaktadır. Ana makarada artık basınç düşüşü yaşanmaktadır. (7), A portundan B portuna bağlantı, yayda (8) ayarlanan basınç korunarak açıktır. Pilot pistonda (5) sızan yağ, kontrol hattı (13) vasıtasıyla dahili olarak B portuna iletilir. B portundan A'ya serbest geri dönüş akışı için isteğe bağlı bir çek valf (3) takılabilir.

Sıralama valfi tipi DZ...50B/...X..

(Kontrol hatları 4.2, 12 ve 13 açık; kontrol hatları 4.1, 14 ve 15 takılı)

Bu vananın işlevi prensip olarak DZ--50B/ vanasınınkiyle aynıdır.

Ancak DZ...50B/...X... tipi basınç sıralama valfinde sinyal harici olarak şu şekilde verilir:

kontrol hattı araçları (4.2).

Sıralama valfi tipi DZ...50B/...Y.

(Kontrol hatları 4.1, 12 ve 14 veya 15 açık; kontrol hatları 4.2 ve 13 takılı)

Bu vananın işlevi prensip olarak DZ...50B/... tipi vana ile aynıdır, ancak DZ tipi için. Pilot pistondaki (5) .50B/...Y... sızıntısı (14) veya (15) hattı üzerinden basınçsız olarak tanka boşaltılmalıdır. Pilot yağı hat (12) üzerinden B portuna beslenir.

Sıralama valfi tipi DZ...50B/...XY..

(Kontrol hatları 4.2, 14 veya 15 açık; kontrol hatları 4.1, 12 ve 13 takılı)

X portundaki basınç, kontrol hattı (4.2) vasıtasıyla pilot valftaki (2) pilot pistona (5) etki eder. Aynı zamanda

A portundaki zaman basıncı, delik (6) vasıtasıyla ana makaranın (7) yay yüklü tarafına etki eder. Ne zaman

X portundaki basınç yayda (8) ayarlanan değeri aştığında pilot piston (5) yaya (8) karşı hareket eder. Pilot piston (5) yaya (8) karşı hareket ettirildiğinde, akışkan ana makaranın (7) yay yüklü tarafından orifis (9) vasıtasıyla pilot valfin (2) yay odasına (17) geçebilmektedir.

ve misina (16) ile ana makaranın (7) yay yüklü tarafında basınç bozulur.

Bu nedenle akışkan minimum basınç kaybıyla A noktasından B noktasına geçebilir. Yay haznesindeki (17) pilot yağın (14) veya (15) hattı üzerinden basınçsız olarak tanka boşaltılması gerekmektedir. B portundan A'ya serbest geri dönüş akışı için isteğe bağlı bir çek valf (3) takılabilir.

DZ...50B/210...'un yapısı

DZ...50B'nin sembolleri
