Endüstriyel makinelerin güvenilir bir şekilde yön değiştirmesi gerektiğinde, WMR serisi yön kontrol valfi onlarca yıldır güvenilen bir çözüm sunar. Mekanik olarak çalıştırılan bu valfler, endüstriyel sistemlerde hidrolik sıvı akışını kontrol ederek silindirlerin ne zaman uzayacağını veya geri çekileceğini ve motorların ne zaman ileri veya geri döndüğünü belirler.
WMR valfi, saf mekanik hareketle çalıştığı için öne çıkıyor. Bir silindir veya piston, iç makarayı kaydıran ve yağ akışını yeniden yönlendiren bir kam veya hareketli parça tarafından itilir. Bu doğrudan fiziksel bağlantı, valfin elektrik sinyallerinden ziyade gerçek makine konumuna yanıt vermesi anlamına gelir; bu da onu mekanik güvenilirliğin en önemli olduğu uygulamalar için ideal kılar.
Temel İşlevi Anlamak

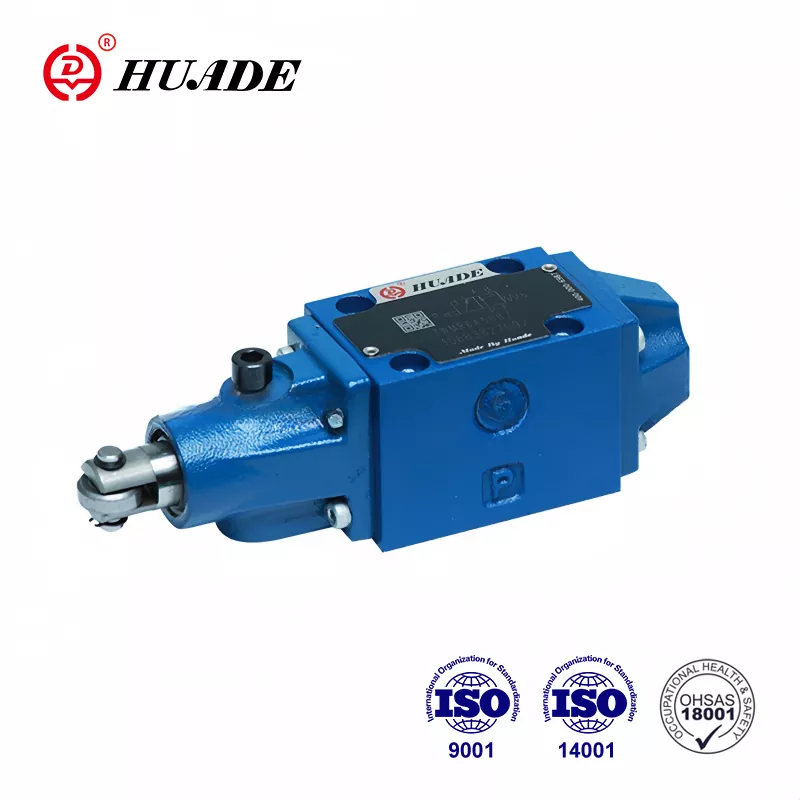

Yön kontrol valfi WMR, bir alt plakaya monte edilmiş bir sürgü valfi olarak çalışır. Hiçbir şey silindiri itmediğinde geri dönüş yayları makarayı nötr konumunda tutar. Harici bir kam veya mekanik bileşen silindir pistonuna baskı yaptığında makara valf gövdesinin içinde kayar ve farklı portları birbirine bağlar. Bu eylem, hidrolik sıvıyı aktüatörleri istenen yöne yönlendirmek için yönlendirir.
Bu tasarım felsefesi, fiziksel konum ile hidrolik hareket arasında doğrudan bir bağlantı oluşturur. Takım tezgahları, vinçler ve malzeme taşıma ekipmanları, hareketlerin doğru sırayla gerçekleşmesini sağlamak için bu prensibi kullanır. Valf, bir şey silindiri fiziksel olarak hareket ettirene kadar geçiş yapamaz, bu da birçok uygulamada doğal güvenlik sağlar.
Önemli Olan Teknik Özellikler
Yön kontrol valfi WMR serisi, ISO 4401 standartlarına uygun iki ana boyutta mevcuttur. NG6 boyutlu kollar dakikada 60 litreye kadar akış sağlar ve P, A ve B bağlantı noktalarında 315 bar'a kadar basınç sağlar. NG10 boyutu, daha yüksek akış kapasitesiyle benzer basınç değerleri sunar. Bu özellikler vananın zorlu endüstriyel ortamlarda çalışmasına olanak tanır.
Çalışma sıcaklığı, standart NBR contalarla negatif 20 santigrat derece ile pozitif 80 santigrat derece arasında değişir. Valf, viskozitesi saniyede 2,8 ile 500 milimetre kare arasında olan hidrolik sıvıları kabul eder. Sıvı temizliğinin ISO 4406 Sınıf 20/18/15 veya daha iyi düzeyde tutulması, iç aşınmanın önlenmesine yardımcı olur ve servis ömrünü uzatır.
Sistem tasarımı sırasında bir sınırlama dikkat gerektirir. Sıvıyı tanka geri döndüren T portunun standart basınç sınırı 60 bar'dır. Ana çalışma portları 315 bar'ı kolaylıkla idare ederken, T portunda 60 bar'ı aşmak contalara zarar verebilir veya sızıntıya neden olabilir. Bazı yüksek özellikli modeller, daha yüksek karşı basınca sahip uygulamalar için bu sınırı 210 bar'a çıkarır.
Farklı İhtiyaçlara Yönelik Farklı Konfigürasyonlar
Yön kontrol valfi WMR serisi, genellikle hidrolik sembollerle gösterilen birden fazla makara konfigürasyonu sunar. Dört yollu, üç konumlu bir valf tüm bağlantı noktalarını nötr konumda tutabilir veya belirli bağlantı noktalarını tanka bağlayabilir. C, E, J, L ve M gibi sembol kodları her konumda hangi bağlantı noktalarının bağlandığını gösterir. Üreticiler, farklı devre gereksinimlerini karşılamak için yaklaşık 19 farklı sembol varyasyonu sunmaktadır.
İki konumlu valfler daha basit açma-kapama kontrolü sağlar. Üç konumlu valfler, akışı engelleyebilecek, serbest harekete izin verebilecek veya makara tasarımına bağlı olarak başka koşullar yaratabilecek nötr bir durum ekler. Doğru konfigürasyonun seçilmesi, valf nötr konuma döndüğünde silindirlerin konumlarını korumaları gerekip gerekmediğine veya serbestçe yüzmeleri gerekip gerekmediğine bağlıdır.
Üreticiler ve Model Varyasyonları
Bosch Rexroth, Hydronorma ürün ailesinin bir parçası olarak orijinal WMR serisini üretiyor. NG6 boyutlu 5X serisi, çeşitli silindir düzenlemeleri ve montaj seçeneklerini içerir. Valfler, değiştirmeyi kolaylaştıran ve farklı üreticilerin bileşenlerinin karıştırılmasına olanak tanıyan CETOP modellerini takip eden standartlaştırılmış alt plakalara monte edilir.
Hengli Hydraulics, NG10 uygulamaları için WMR/U10 serisini sunuyor. L3X serileri, hem R tipi hem de U tipi silindir konfigürasyonlarıyla 19 sembol seçeneği sunar. Bu çeşitlilik, mühendislerin kendi makine yerleşimleri için gereken tam silindir konumunu ve çalıştırma yönünü seçmelerine yardımcı olur.
PONAR Wadowice ve Leader Hydraulics gibi diğer tedarikçiler uyumlu valfler üretmektedir. ISO 4401 kapsamındaki standardizasyon, bu valflerin fiziksel olarak değiştirilebileceği anlamına gelir; ancak tasarımcıların basınç değerlerinin, akış kapasitelerinin ve makara konfigürasyonlarının uygulama ihtiyaçlarına uygun olduğunu doğrulamaları gerekir.
Kurulum Gereksinimleri
Yön kontrol valfi WMR'nin doğru kurulumu yüzey hazırlığıyla başlar. Alt plaka üzerindeki montaj yüzeyi, maksimum Rz 4 yüzey pürüzlülüğü ile 100 milimetrede 0,01 düzlük spesifikasyonlarını karşılamalıdır. Herhangi bir düzensizlik, valf tabanı çevresinde sızıntı yolları oluşturabilir.
Dört adet M6 x 40 milimetrelik soket başlı vida, valfi alt plakaya sabitler. Bu cıvataların artı veya eksi yüzde 15 toleransla 9 Newton metreye kadar sıkılması, valf gövdesini bozmadan yeterli sıkma kuvveti sağlar. Çapraz desendeki çapraz sıkma, eşit basınç dağılımı sağlar.
Hidrolik sistem, yön kontrol valfi WMR'ye bağlanmadan önce uygun filtrelemeyi kullanmalıdır. ISO 4406 Sınıf 20/18/15 temizliğini koruyan filtrelerin takılması, makara ile gövde arasındaki yakın boşlukları korur. Küçük parçacıklar bile bu yüzeyleri çizerek iç sızıntıya veya yapışmaya neden olabilir.
Gerçek Dünya Uygulamaları
Takım tezgahları, takım değiştirme sıraları ve parça bağlama işlemleri için yön kontrol valfi WMR'yi kullanır. Makine mili veya takım değiştirici belirli konumlara hareket ettikçe kamlar silindiri etkinleştirir ve hidrolik hareketleri tetikler. Bu, elektronik kontroller olmadan doğru sıralamanın otomatik olarak gerçekleşmesini sağlar.
Madencilik ve metalurji ekipmanları, konveyör konumlandırma ve kapı kontrolü için bu valflere güvenir. Bu endüstrilerdeki zorlu ortamlar, mekanik çalıştırmayı cazip hale getiriyor çünkü paslanacak veya bozulacak elektrik bağlantıları yok. Elektronik sensörlere zarar verebilecek toz ve nem, basit bir silindir ve kam düzeni üzerinde minimum etkiye sahiptir.
Kaldırma platformları ve makaslı kaldırıcılar, güvenlik sistemlerinde WMR valflerini içerir. Silindir konumu, güvenlik çubuklarının yerinde olup olmadığını veya platformun belirli yüksekliklere ulaşıp ulaşmadığını gösterebilir. Bu fiziksel doğrulama, güvenlik devrelerine yedeklilik kazandırır ve mekanik kilitleme gerektiren düzenlemelere uygundur.
Bakım ve Sorun Giderme
Montaj yüzeyi etrafındaki harici sızıntı genellikle O-halkaların hasarlı olduğunu veya uygun olmayan şekilde torklanmış bir valfi gösterir. Montaj contasının incelenmesi ve değiştirilmesi çoğu dış sızıntı sorununu çözer. Montaj yüzeyinin düz ve hasarsız kaldığını doğrulamak tekrarlanmayı önler.
Vananın onları yerinde tutması gerektiğinde aktüatörlerin yavaşça sürüklenmesi nedeniyle iç sızıntı ortaya çıkar. Bu genellikle makarayı ve deliği aşındıran kirli sıvıdan kaynaklanır. Sıvı temizliğinin kontrol edilmesi ve filtrelerin değiştirilmesi temel nedeni giderir. Ciddi durumlarda, aşınmanın kabul edilebilir sınırları aşması durumunda valfin değiştirilmesi gerekebilir.
Makara delik içinde serbestçe hareket etmediğinde yapışkan veya yavaş çalışma meydana gelir. Kirlenme yine nedenler listesinin başında gelir ancak belirtilen sıcaklık veya viskozite aralıklarının dışında çalışmak da sorun yaratır. Hidrolik sıvının spesifikasyonlar dahilinde kalmasının sağlanması, yön kontrol valfi WMR ile ilgili çoğu operasyonel sorunu önler.
Diğer Vana Tipleriyle Karşılaştırma
WMM serisi, çalıştırma için silindir yerine manüel bir kol kullanır. Operatörler, valf konumunu değiştirmek için kolu manuel olarak hareket ettirir; bu, insanların doğrudan çalıştırdığı kontroller için iyi sonuç verir. WMD serisi, kolu bir döner düğmeyle değiştirerek daha kompakt bir manuel kontrol seçeneği sunar.
Elektrikle çalıştırılan solenoid valfler uzaktan kontrol sağlar ancak elektrik gücü ve kontrol sinyalleri gerektirir. Bu valfler mekanik tiplere göre daha hızlı geçiş yapar ancak kablolama, solenoidler ve elektronik kontrolörler yoluyla potansiyel arıza noktalarına neden olur. Yön kontrol valfi WMR, mekanik aktivasyonun anlamlı olduğu uygulamalarda bu endişeleri ortadan kaldırır.
Pilotla çalıştırılan valfler, daha büyük makaraları kaydırmak için hidrolik basınç kullanır ve daha küçük harekete geçirme kuvvetleriyle daha yüksek akışların kontrol edilmesine olanak tanır. Bu valfler, doğrudan etkili WMR tasarımına kıyasla daha pahalıdır ve karmaşıklık katar. WMR'nin akış ve basınç kapasitesi dahilindeki uygulamalar için, daha basit tasarımın genellikle daha güvenilir ve ekonomik olduğu kanıtlanır.
Basınç Yönetimiyle İlgili Hususlar
P, A ve B bağlantı noktaları 315 bar'ı güvenli bir şekilde idare ederken, T bağlantı noktası sınırlaması sistem tasarımına dikkat edilmesini gerektirir. Tank hattındaki herhangi bir kısıtlama veya basınçlı rezervuarın kullanılması T portundaki basıncı artırır. Aynı tank hattını paylaşan diğer valflerden gelen karşı basınç da bu portu etkiler.
Önemli geri dönüş akışına sahip vanalar için ayrı bir tank hattının kurulması, T portu basıncının yönetilmesine yardımcı olur. Bazı tasarımcılar minimum kısıtlamayla doğrudan tanka bağlanan özel bir düşük basınçlı dönüş manifoldu kullanır. Daha yüksek T portu basıncının kaçınılmaz olduğu sistemler için, yön kontrol valfi WMR'nin yüksek basınç varyantlarının belirtilmesi erken sızdırmazlık arızasını önler.
Belirli devre konumlarındaki çek valfler veya kısıtlayıcılar, T portunda beklenmedik bir şekilde basınç oluşturabilir. Tasarım sırasında dikkatli devre analizi bu durumları belirler. Devreye alma sırasında T portundaki basınç göstergeleri, gerçek koşulların spesifikasyonlar dahilinde kaldığını doğrular.
Akış Kontrol Entegrasyonu
Yön kontrol valfi WMR, akış yönünü değiştirir ancak akış hızını doğrudan kontrol etmez. Çoğu uygulama, aktüatör hızını düzenlemek için ek akış kontrolü gerektirir. İğne vanalar veya basınç dengelemeli akış kontrolleri devreye veya doğrudan vana portlarına monte edilir.
Bazı WMR modelleri, doğrudan P bağlantı noktasına takılan dişli kartuş sınırlayıcılarını kabul eder. Bu B08, B10 veya B12 boyutundaki tapalar, basit akış sınırlaması ve ani basınç artışlarının sönümlenmesini sağlar. Entegre tasarım yerden tasarruf sağlar ve hidrolik manifolddaki ayrı bileşenlerin sayısını azaltır.
Sayaç girişi akış kontrolü, akışkanın aktüatöre girişini kısıtlarken, ölçüm çıkışı kontrolü geri dönüş akışını kısıtlar. Seçim, yük özelliklerine ve istenen kontrol kalitesine bağlıdır. Yön kontrol valfi WMR, valf etrafındaki uygun devre tasarımı yoluyla her iki yaklaşıma da uyum sağlar.
2025 İçin Piyasa Hususları
Tedarik zincirindeki zorluklar hidrolik bileşenlerin kullanılabilirliğini etkilemeye devam ediyor. Özel WMR konfigürasyonlarının teslimat süreleri birkaç ayı bulabilir; bazı üreticiler teslimat tarihlerini Eylül 2025'e kadar uzatır. İleriye yönelik planlama yapmak ve stratejik envanteri sürdürmek, üretim gecikmelerini önlemeye yardımcı olur.
Standart NG6 konfigürasyonlarının fiyatlandırması büyük üreticilerde yaklaşık 800 ABD dolarından başlamaktadır. İkincil piyasa, kullanılmış vanaların bazen 150 ila 200 dolar aralığında bulunabildiği alternatifler sunmaktadır. Ancak kullanılmış vanaların satın alınması, iç durumun doğrulanması ve erken arızaların önlenmesi için dikkatli bir inceleme gerektirir.
Hem Bosch Rexroth gibi birinci sınıf markaları hem de Hengli gibi üreticilerin uyumlu alternatiflerini içeren çoklu kaynak stratejileri, tedarik esnekliği sağlar. ISO 4401 standardizasyonu, spesifikasyonların eşleşmesi durumunda markalar arasında geçişin mümkün olduğu anlamına gelir. Birden fazla tedarikçi için onaylı satıcı listelerinin tutulması, mevcut pazar ortamındaki riski azaltır.
Modern Otomasyondaki Rolü
Fabrikalar daha fazla sensör, kontrol cihazı ve ağ bağlantısı ekledikçe basit mekanik yön kontrol valfi WMR stratejik avantajlar sunar. Saldırıya uğramaz, yazılım güncellemesi gerektirmez ve öngörülebilir şekillerde başarısız olur. Bu güvenilirlik, mekanik yedeklemeye ihtiyaç duyan güvenlik açısından kritik işlevler için değerli hale gelir.
Siber Dayanıklılık Yasası gibi Avrupa düzenlemeleri dijital ürün güvenliğine odaklanıyor. WMR valfi gibi tamamen mekanik bileşenler bu gereksinimlerin dışında kalarak makine üreticilerinin uyumluluğunu basitleştirir. Valf, sistemde siber güvenlik açıklarına neden olmayan güvenli bir temel katmanı sağlar.
Enerji verimliliği kaygıları, hidrolik sistemlerin optimize edilmesine olan ilgiyi artırmaktadır. Yön kontrol valfi WMR'nin kendisi enerji tasarrufu sağlamazken, güvenilirliği ve düşük iç sızıntısı genel sistem verimliliğine katkıda bulunur. Uygun akış değerlerine sahip, uygun boyuttaki vanalar, basınç düşüşlerini ve israf edilen ısı oluşumunu en aza indirir.
Doğru Konfigürasyonun Seçilmesi
Yön kontrol valfi WMR'nin seçilmesi, uygulama gereksinimlerinin anlaşılmasıyla başlar. Maksimum akış hızı ve basınç, NG6 veya NG10 boyutunun uygun olup olmadığını belirler. Aktüatör tipi ve istenen nötr konum davranışı, ihtiyaç duyulan sembol konfigürasyonunu belirler.
Makaranın konumlandırılması, valfin mekanik sistemle nasıl bütünleşeceğini etkiler. R tipi silindirler bir tarafa, U tipi silindirler ise diğer tarafa monte edilir ve böylece kam yerleşiminde esneklik sağlanır. Gereken çalıştırma kuvveti ve mevcut kam geometrisi bu seçimi etkiler.
Sızdırmazlık malzemesi seçimi sıvı tipine ve aşırı sıcaklıklara bağlıdır. Standart NBR contaları, tipik endüstriyel sıcaklık aralıklarında petrol bazlı hidrolik yağla çalışır. Yüksek sıcaklıktaki uygulamalar veya sentetik sıvılar, farklı koşulları tolere eden FKM contaları gerektirebilir. Kimyasal uyumluluğun doğrulanması contanın şişmesini veya bozulmasını önler.
Dokümantasyon ve Destek Kaynakları
Üreticiler, web siteleri aracılığıyla yön kontrol valfi WMR için ayrıntılı teknik belgeler sağlar. Veri sayfaları tam özellikleri, boyutları ve sipariş kodlarını listeler. Kurulum kılavuzları montaj prosedürlerini ve tork değerlerini ayrıntılı olarak kapsar.
Çeşitli formatlardaki CAD modelleri, makine tasarımına ve manifold yerleşimine yardımcı olur. Bu 3 boyutlu gösterimler, valf zarflarını ve port konumlarını tam olarak göstererek, fiziksel prototipleme öncesinde müdahale kontrolüne olanak sağlar. Çoğu üretici, ortak tasarım yazılımına aktarılan STEP veya IGES formatlarında modeller sunmaktadır.
Uygulama mühendisliği desteği, karmaşık devre tasarımı sorularının çözülmesine yardımcı olur. Üreticiler, olağandışı uygulamalar için özel konfigürasyonlar önerebilecek veya mevcut sistemlerdeki sorunları giderebilecek teknik ekiplere sahiptir. Tasarım aşamasında bu kaynaklardan faydalanmak maliyetli hataların ve yeniden tasarımların önüne geçer.
Son Hususlar
Yön kontrol valfi WMR, mekanik konum kontrolünün ve güvenilir anahtarlamanın elektronik karmaşıklıktan daha önemli olduğu uygulamalara hizmet eder. Kanıtlanmış tasarımı, madencilik, metal işleme ve malzeme taşıma alanlarındaki zorlu koşulların üstesinden, elektronik kontrollerin zayıf noktaları olmadan ulaşır. Yeteneklerini ve sınırlamalarını anlamak, mühendislerin onu etkili bir şekilde uygulamasını sağlar.
Doğru sıvı yönetimi valf ömrünü önemli ölçüde uzatır. Temizlik standartlarını korumak, belirlenen sıcaklık ve viskozite aralıklarında çalışmak ve T bağlantı noktası basıncını yönetmek çoğu arıza modunu önler. Bu basit önlemler, yön kontrol valfi WMR'yi onlarca yıl hizmet verebilecek uzun ömürlü bir bileşen haline getirir.
Dijital dönüşüme doğru ilerleyen bir dünyada WMR valfi, mekanik çözümlerin hâlâ önemli rollere sahip olduğunu kanıtlıyor. Saldırıya uğramaması veya uzaktan manipüle edilememesi, doğal bir güvenlik sağlar. Makine konumu ile hidrolik hareket arasındaki fiziksel bağlantı, güvenlik sistemlerinin güvenebileceği öngörülebilir davranışlar yaratır. Bu nedenlerden dolayı yön kontrol valfi WMR, modern endüstriyel hidrolikte geçerliliğini korumaktadır.
