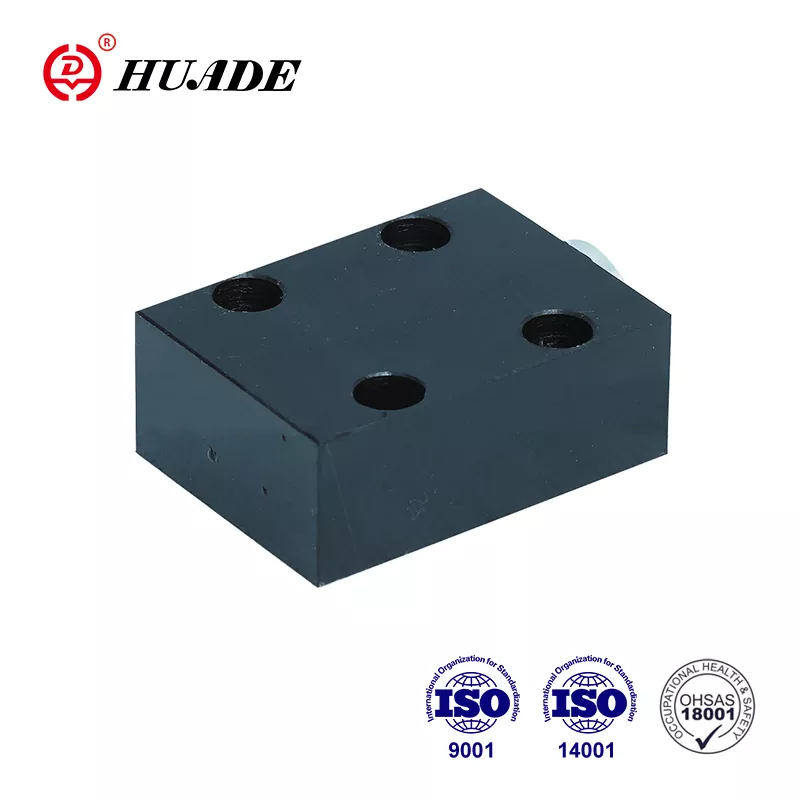

Çin'in önde gelen hidrolik şanzıman ve kontrol teknolojisi üreticisi olan Huade, 1979'dan bu yana 7 yılı aşkın bir süredir Rexroth ile İşbirliği yapmaktadır. Huade® çek valf RVP 16, Rexroth'un RVP 16'sının tamamen yerini alabilir. Huade'nin ürünleri ISO9001, ISO14001 ve OH SAS18001 gibi uluslararası standartlara uygundur. Fabrika, fabrikadan çıkmadan önce tüm ürünlerin mükemmel kalitesini sağlamak için iyi bir denetim sistemine sahiptir. Huade® çek valf RVP 16, mühendislik ve inşaat makineleri, metalurji, takım tezgahları, çevre koruma, gemi yapımı, havacılık, demiryolu taşımacılığı, petrol ve petrokimya, askeri sanayi ve diğer alanlarda yaygın olarak kullanılabilir. Bu Çin'de tanınmış bir ulusal markadır.
|
Teknik veriler |
|||||||||
|
Boyut |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Çalışma basıncı, maks (MPa) |
31.5 |
||||||||
|
Açma basıncı (MPa) |
0.05 |
||||||||
|
Basınç sıvısı |
mineral yağlar veya fosfat esteri |
||||||||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
||||||||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||||||||
|
Sabitleme konumu |
isteğe bağlı |
||||||||
|
Ağırlık(Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Özellikler:
▶ Alt plaka bağlantısı
▶ Tek yönde sızdırmaz kapatma
Başvuru:
Çek valf RVP 16 esas olarak pompa çıkışında karşı basınç valfi ve baypas valfi olarak kullanılır.
Küçük basınç kaybı olan popet valf yapısıdır. Sembol ve yapı diyagramı aşağıda gösterildiği gibidir. Bu çek valf RVP 16, tercihen bir yönde bir akışı sızıntısız olarak kapatmak ve ters yönde serbest akışa izin vermek görevine sahiptir. Temel olarak mahfaza (1), popet (2), sıkıştırma yayı (3) ve yaylı koltuk(4). Dış çapı üzerinden yönlendirilen popetin (2) stroku mekanik bir durdurucu ile sınırlandırılmıştır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.
Sembol
Yapı diyagramı
①Gövde ②Poppet ③Yaylı ④Yaylı koltuk
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
