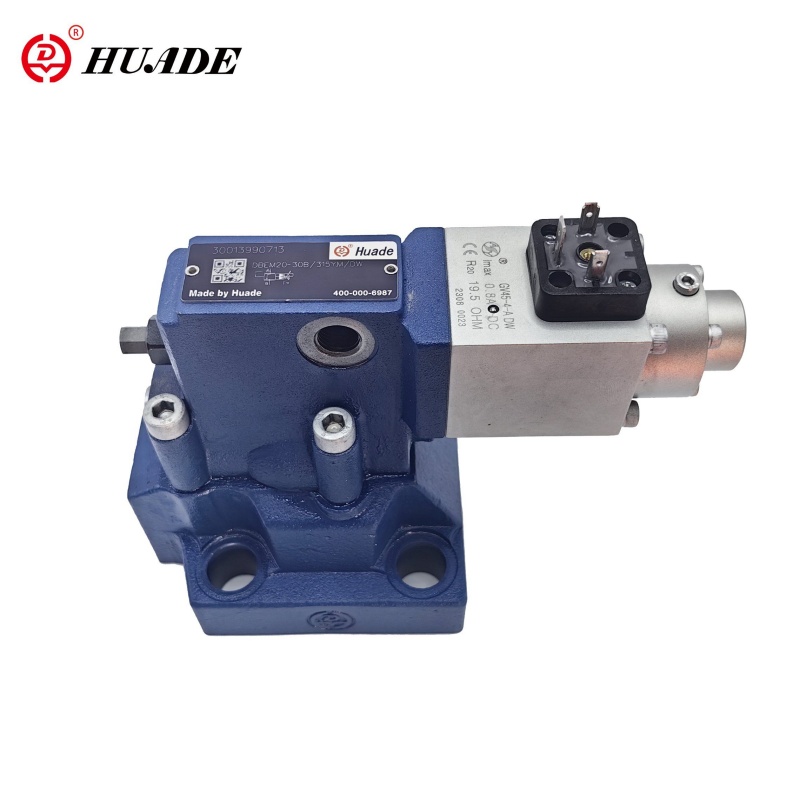

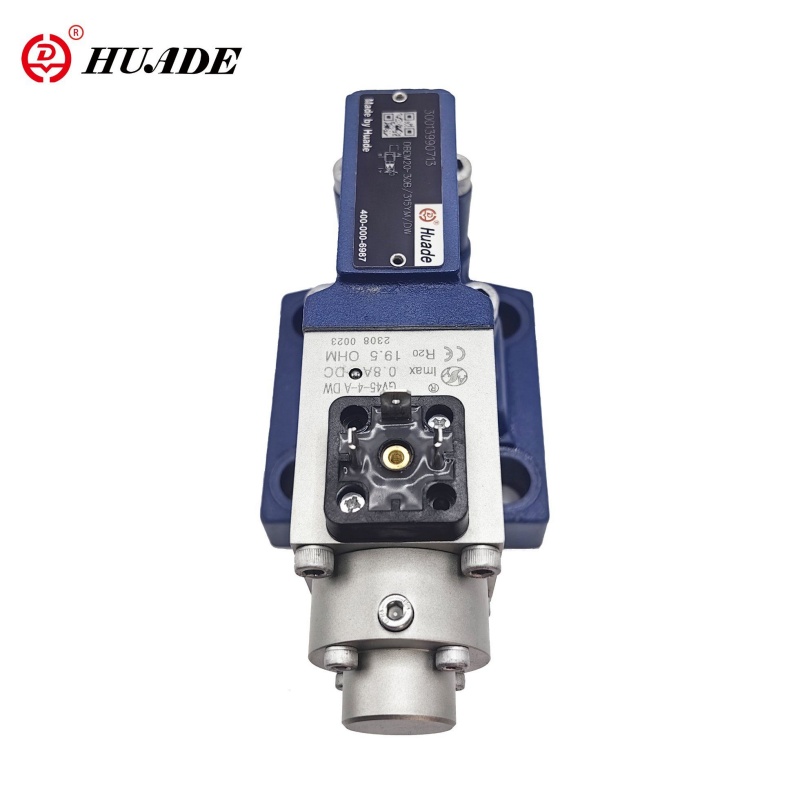

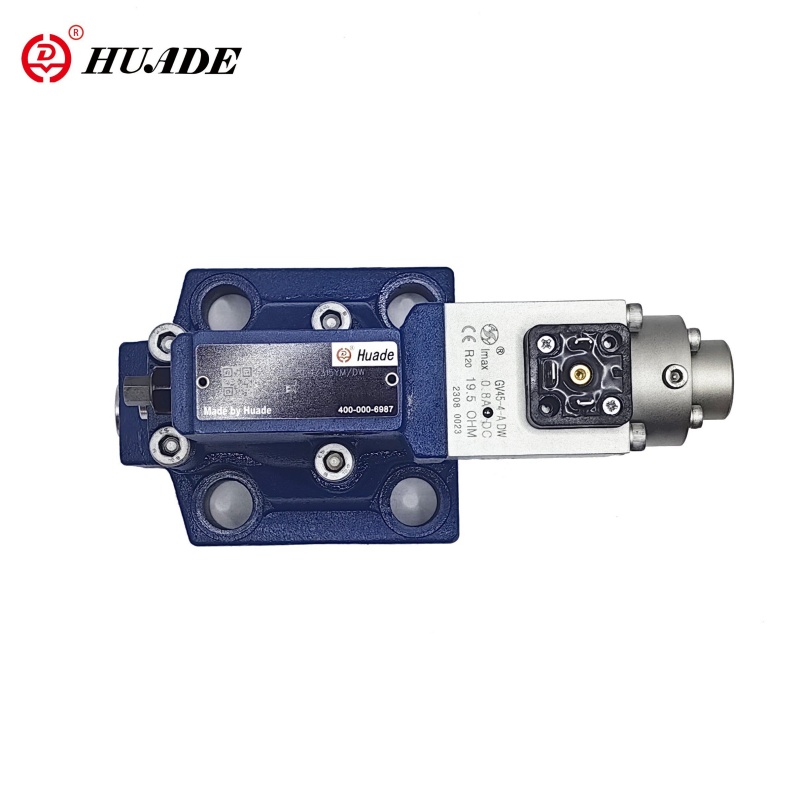

Orantılı basınç tahliye vanası dbem
Pilot tarafından işletilen orantılı tahliye vanası DBEM, entegre bir elektronik bileşen (OBE) ile donatılmış pilot ameliyatan bir tahliye valfidir. Öncelikle hidrolik sistemlerin çalışma basıncını sınırlamak ve elektrik kontrol sinyalleri yoluyla sistem basıncının aşamalı olarak ayarlanmasını sağlamak için kullanılır. Bu orantılı valf, hassas kontrol özellikleri, kararlı basınç ve iyi dinamik tepkiye sahiptir, bu da hassas basınç kontrolü gerektiren çeşitli hidrolik sistemlerde yaygın olarak kullanılır.
Orantılı basınç tahliye vanasının ürün parametresi dbem
| Hidrolik veriler | ||||
| Maks. Çalışan Basınç Portları A. B ve X (MPA) | 31.5 | |||
| Dönüş Basıncı (MPA) | Port Y, ayrı ve sıfır basınçta tanka | |||
| Maks. Yerleştirilebilir Basınç (MPA) | 5. 10. 20. 31.5 Basınç aşamasıyla aynı | |||
| Min. Yerleştirilebilir Basınç (MPA) | Karakteristik eğrileri görün | |||
| Maks. Basınç Güvenliği (MPA) | yerleşebilir baskı | |||
| 5 | 10 | 20 | 31.5 | |
| 1'e 62 | 1'e 122 | 1 ila 222 | 1'e 342 | |
| Maks. akış (l/dk) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot Akışı (L/Dk) | 0.7 ila 2 | |||
| Doğrusallık (%) | ± 3.5 | |||
| Tekrarlanabilirlik (%) | <± 2 | |||
| Tipik Varyasyon (%) | <± 2 maks. basınç | |||
| Histerezis (%) | Dalgalanma ± 1.5 maksimum basınç. | |||
| Anahtarlama Süresi | 30 ila 150 | |||
| Basınç sıvısı | Mineral yağı (NBR contası için), fosfat ester (FPM contası için) | |||
| Viskozite aralığı (mm2/s) | 2.8 ila 380 | |||
| Basınç Sıvısı Sıcaklık Aralığı (℃) | -20 ila+70 | |||
| Kontaminasyon derecesi (μm) | ≤20 (öneri 10) | |||
| Elektriksel Teknik Veriler | |
| Amplifikatör | VT-200G40 Valf ile birlikte verilir |
| Besleme voltajı | DC |
| Min.Control Akımı (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Bobin direnci （ω） | 20 ℃ 'de soğuk değer 19.5; Max.wam değeri 28.8 |
| Basınç Sıvısı Sıcaklık Aralığı (℃) | +50 |
| Çalışma durumu | Devam etmek |
| Valf koruması | IP65 |
| Elektrik Bağlantıları | fiş |
Özellikler:
▶ Alt plaka montajı için
▶ Blokla kaplanmış
▶ Yaylı bir pilot kontrol vanası ile isteğe bağlı ek maksimum basınç sınırlaması
▶ Valf ve Elektronik Kontrol Bir Kaynak Formu
Başvuru:
Pilot tarafından işletilen orantılı tahliye vanası DBEM, enjeksiyon kalıplama makineleri, kalıp döküm makineleri ve hidrolik presler gibi hassas basınç kontrolü gerektiren çeşitli hidrolik sistemlerde yaygın olarak kullanılmaktadır. Bu uygulamalarda, DBEM valfi hidrolik sistemin kararlı çalışmasını sağlar ve üretim verimliliğini artırır.

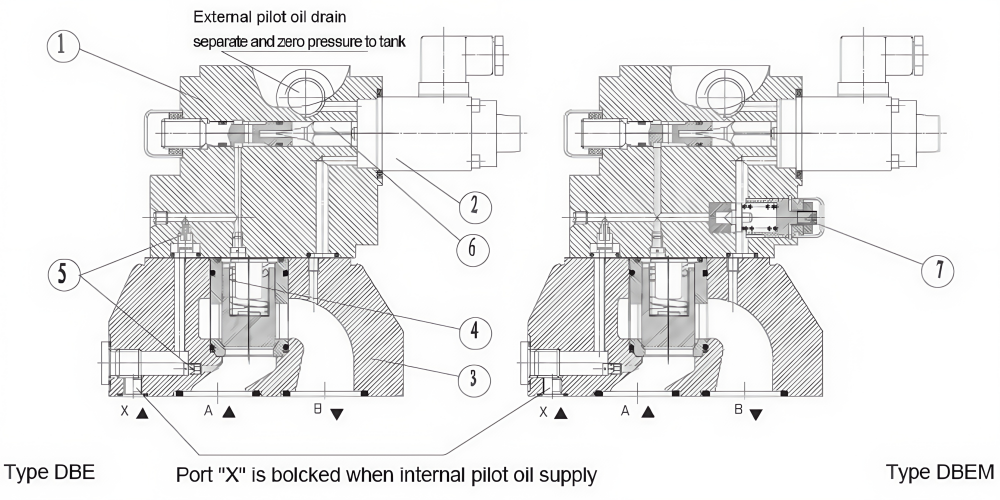

Bu valfler temel olarak orantılı solenoid (2) ile pilot kontrol valfinden (1) ve ana makara eki (4) ile ana kapaktan (3) oluşur.
Tip DBE:
Basıncın ayarlanması, orantılı bir solenoid (2) yoluyla komut değerine bağlıdır. A limanında bulunan basınç, ana makaranın altına hareket eder (4). Aynı zamanda bu basınç, ana makaranın (4) yay yüklü tarafına, ettiriler (5) yoluyla hareket eder. Hidrolik kuvvet pilot poppet üzerinde hareket eder (6). Hidrolik kuvvet solenoid kuvveti geldiğinde, pilot poppet (6) açılır. Pilot yağın artık y portu üzerinden tanka akabilmesi nedeniyle, ana makarada (4) ana makara üzerinde hareket eden ve dönüş yayının kuvvetine karşı kaldıran bir basınç düşüşü meydana gelir. A'dan B'ye bağlantı açıldı ve artık basınçta herhangi bir artış yok
Tip DBEM:
İsteğe bağlı olarak valf, maksimum basınç güvenliği için ek bir yay yüklü pilot kontrol vanası (yedekli basınç güvenliği) ile birlikte verilebilir.
Yapısı Orantılı basınç tahliye vanası dbem
