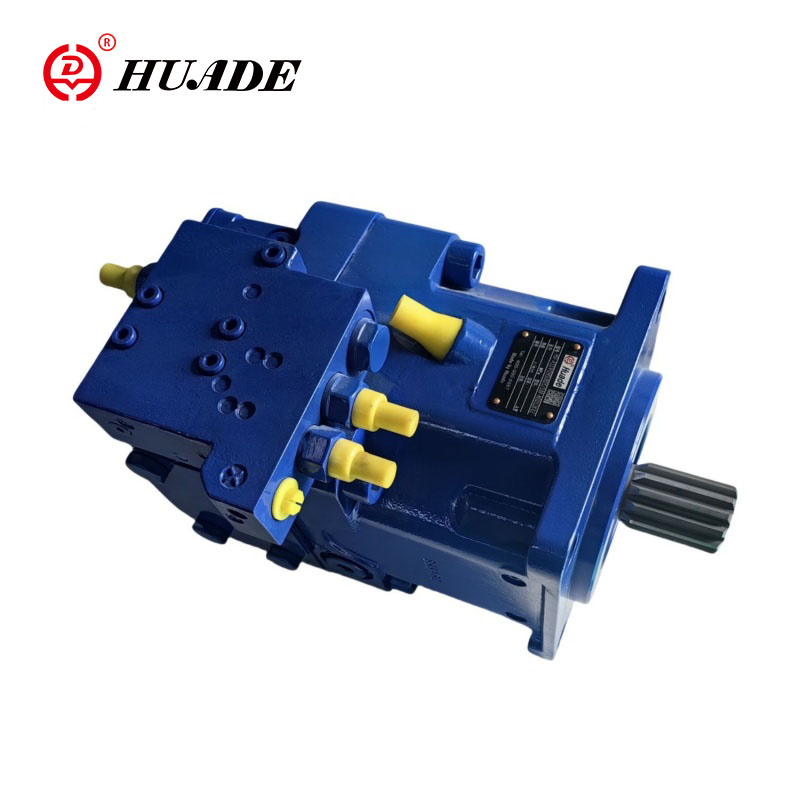

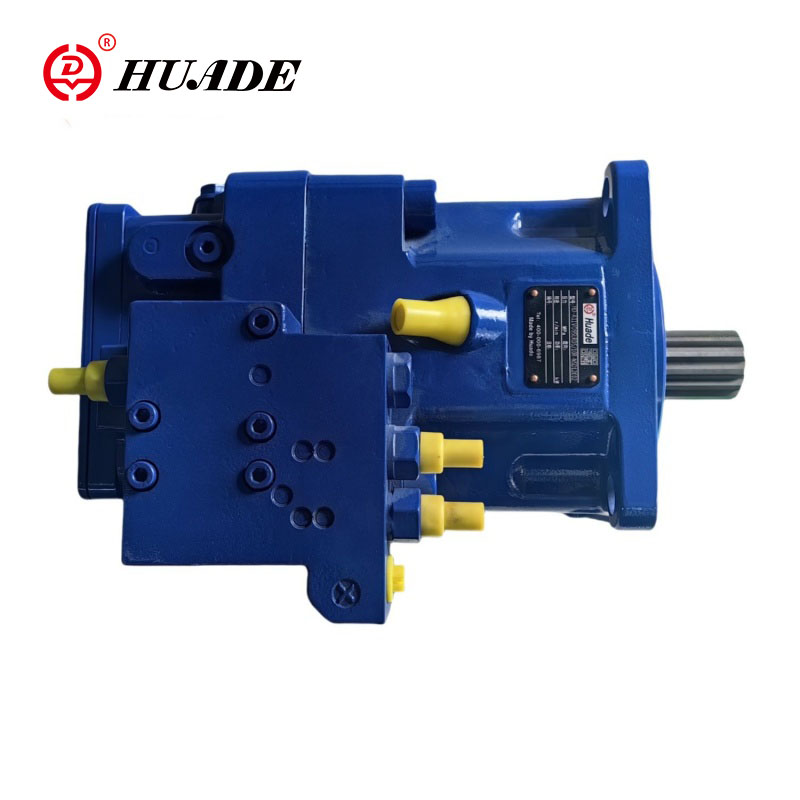

Eksenel Pistonlu Değişken Pompa A11VO

Huade marka A11VO eğik plakalı eksenel pistonlu değişken pompa, açık devre hidrolik sistemlerde hidrostatik transmisyon için kullanılır. Bu eksenel pistonlu pompanın akış hızı, iletim hızı ve yer değiştirme ile orantılıdır. Eğik plaka açısını ayarlayarak akış hızı kademesiz olarak değiştirilebilir. A11VO pompası performans açısından Rexroth'unkiyle eşleşebilir.

Eksenel Pistonlu Değişken Pompa A11VO ürün parametresi

•Çalışma basıncı aralığı

◇Giriş-----S portundaki mutlak basınç (emme portu)

Şarj pompası olmayan versiyon

Pabs min----------- 0,8 bar

Pabs maksimum---------- 30 bar

Basınç > 5 bar ise lütfen Huade Hydraulic'a danışın.

Şarj pompalı versiyon

Pabs min---------- 0,6 bar

Pabs maksimum---------- 2 bar

◇İzin verilen maksimum hız (hız sınırı)

Emme portu S'de veya Vg ≤Vg max'ta giriş basıncı pab'larının arttırılmasıyla izin verilen hız

◇Çıkış ---- A veya B portundaki basınç

Nominal basınç pN---------- 350 bar

Maksimum basınç Pmax ----------400 bar

Nominal basınç: Yorulma mukavemetinin sağlandığı maksimum tasarım basıncı

Maksimum basınç: Maks. kısa vadede izin verilen çalışma basıncı(t <1s).

◇Minimum çalışma basıncı

Hıza, dönüş açısına ve yer değiştirmeye bağlı olarak pompa servis hattında minimum çalışma basıncı pB min gereklidir (şemaya bakın).

◇ Kasa tahliye basıncı

T1 ve T2 bağlantı noktalarındaki kasa tahliye basıncı, S bağlantı noktasındaki giriş basıncından maksimum 1,2 bar daha yüksek olabilir ancak PL abs'den yüksek olamaz. maksimum -------------- 2 bar.

Doğrudan tanka giden sınırsız, tam boyutlu bir kasa drenaj hattı gereklidir.

◇ Salmastra halkasının sıcaklık aralığı

FKM salmastra halkasına -25°C ila +115°C arası kasa tahliye sıcaklıklarında izin verilir.

•Not:

-25°C'nin altındaki uygulamalar için bir NBR salmastra halkası gereklidir (izin verilen sıcaklık aralığı: -40°C ila +90°C).

NBR salmastra halkasını siparişte açık metin olarak belirtin.

Eksenel Pistonlu Değişken Pompa A11VO Ürün Özelliği ve Uygulaması

Özellikler:

▶Açık devre hidrolik sistemdeki hidrostatik tahrikler için eğik plaka tasarımlı değişken eksenel pistonlu pompa.

▶Öncelikle mobil uygulamalarda kullanılmak üzere tasarlanmıştır.

▶Pompa, kendinden emişli koşullar altında, tank basınçlandırmasıyla veya isteğe bağlı dahili şarj pompasıyla (pervane) çalışır.

▶Her türlü uygulama gereksinimine uygun kapsamlı kontrol seçenekleri mevcuttur.

▶Güç kontrol seçeneği pompa çalışırken bile harici olarak ayarlanabilir,

▶İçten tahrik, dişli pompalar ve eksenel pistonlu pompaların aynı şekilde eklenmesi için uygundur, yani %100/% tam tahrik.

▶Çıkış akışı sürücü hızıyla orantılıdır ve qv max ile qv min = 0 arasında sonsuz değişkendir.

Başvuru:

Huade'nin eksenel pistonlu değişken pompası A11VO, mühendislik makineleri ve hafif endüstriyel ekipmanlarda, demir ve çelik metalurjisi ve madencilik makinelerinde, gemilerde, sivil havacılık yer ekipmanlarında, petrol ve petrokimya makinelerinde, inşaat ve yürüyüş makinelerinde yaygın olarak kullanılmaktadır.
