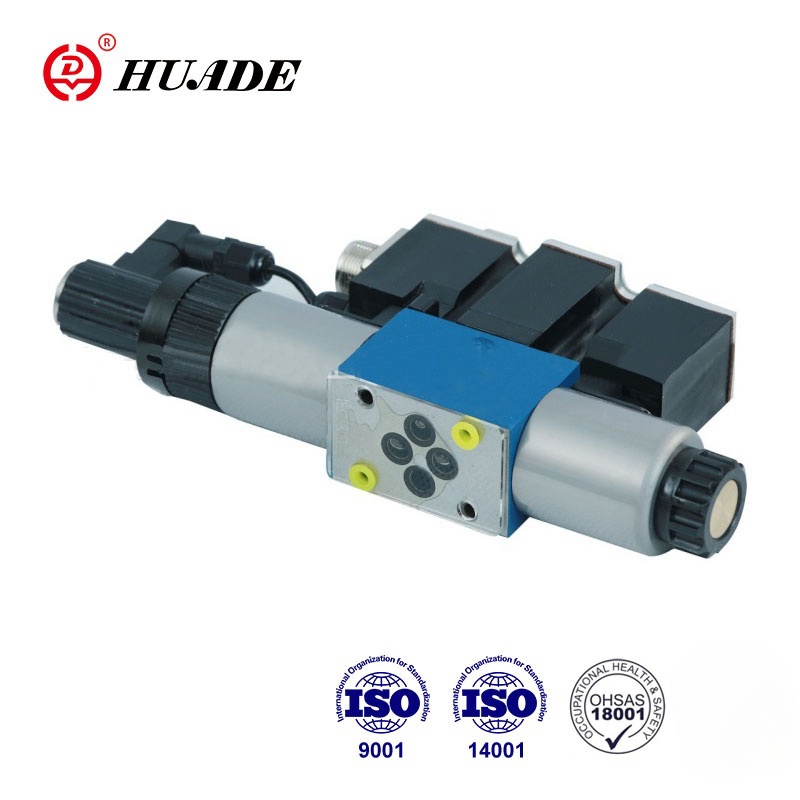

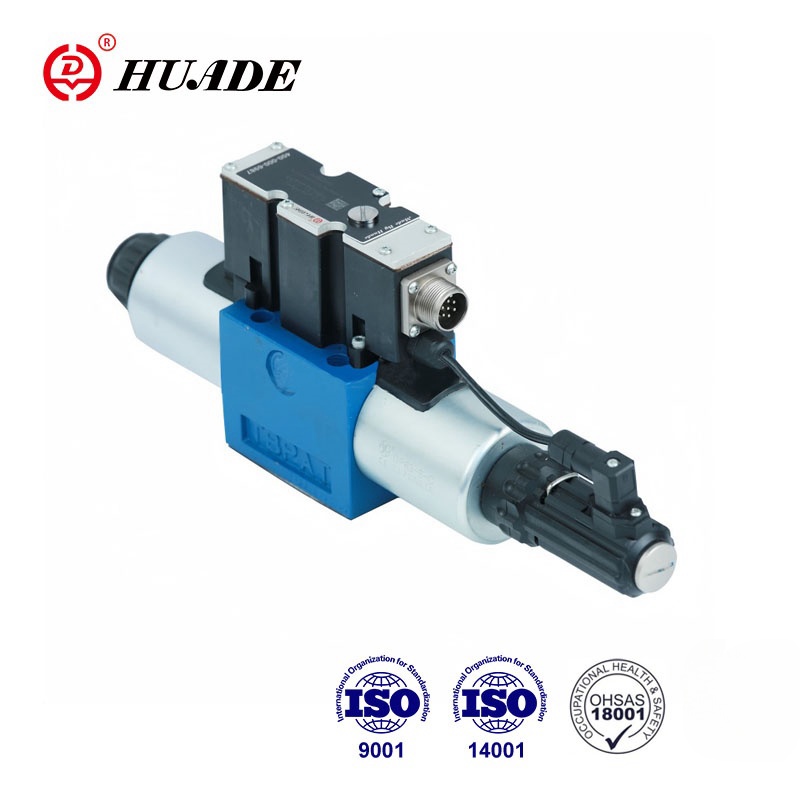

Bu oransal valf 4WRE-2X, hidrolik yağın akış hızını ve akış yönünü kontrol etmek için kullanılan, doğrudan etkili oransal solenoide sahip oransal bir yön valfidir. Güzel görünüm özelliklerine sahiptir. Oransal valf 4WRE-2X'in kullanımı kolaydır. Kullanıcıların bunu kullanmak için yalnızca yedi çekirdekli bir fiş kullanması ve aynı zamanda veri yolu kontrol teknolojisinin uygulanmasına yardımcı olan elektro-hidrolik eşleşmesini çözmesi gerekir.
| Hidrolik | |||
| Boyut | 6 | 10 | |
| Çalışma basıncı | Bağlantı Noktaları A、P、B | 31.5 | 31.5 |
| Bağlantı noktası T | 21 | 21 | |
| △ P=1MPa(L/dak)'da nominal akış Qvnom | 8,16,32 | 25,50,75 | |
| Maks. izin verilen akış (L/dak) | 80 | 180 | |
| Kirlenme derecesi (μm) | ≤20(10 tavsiye edilir) | ||
| Histerezis(%) | ≤0,1 | ||
| Geri dönüş aralığı (%) | ≤0,05 | ||
| Tepki hassasiyeti (%) | ≤0,05 | ||
| Basınç sıvısı | Mineral yağlar, fosfat ester | ||
| Viskozite aralığı mm2/S | 20 ila 380 | ||
| Ortam sıcaklığı aralığı (°C) | 4WRE | -20 ila +70 | |
| 4WREE | -20 ila +50 | ||
| Ağırlık (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Elektrik (entegre elektronik) | |||
| Boyut | 6 | 10 | |
| Tedarik türü | DC | DC | |
| Nominal gerilim (V) | 24 | ||
| Solenoidin nominal akımı (A) | 2.5 | ||
| Solenoid bobin direnci (Ω) | 20°C'de bobin direnci) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Görev | %100 | ||
| Maksimum bobin sıcaklığı(°C) | 150'ye kadar | ||
| DIN40050'ye göre yalıtım | IP65 | ||
| İlgili amplifikatörün teknik verileri | |||
| İlgili amplifikatör | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Besleme gerilimi | Nominal gerilim VDC | 24 | |
| Alt sınır değeri V | 19.4 | ||
| Üst sınır değeri V | 35 | ||
| Amplifikatör gücü | Imaks A | <2 | |
| Darbe akımı A | 3 | ||
Özellikler:
▶Bir akışın yönünün ve büyüklüğünün kontrolü için doğrudan kontrol edilen oransal yön valfi
▶Alt plaka montajı için
▶Elektrikli konum geri bildirimi
▶Yay merkezli kontrol makarası
▶Tip 4WREE, A1 veya F1 arayüzlü entegre valf elektroniği
▶Çalıştırma, merkezi dişli ve çıkarılabilir bobinli orantısal solenoidler aracılığıyla gerçekleştirilir
▶Tek kaynaktan vana ve elektronik kontrol
Başvuru:
Oransal yön valfi 4WRE-2X, takım tezgahları, hafif sanayi, metalurji, madencilik, havacılık vb. gibi çeşitli alanlarda yaygın olarak kullanılmaktadır.
4/2 ve 4/3 oransal yön valfleri, alt plaka montaj tasarımının doğrudan kontrol edilen bileşenleridir.
Merkezi dişli ve çıkarılabilir bobinli oransal solenoidler tarafından çalıştırılırlar. Solenoidler isteğe bağlı olarak harici kontrol elektroniği (WRE tipi) veya entegre kontrol elektroniği (WREE tipi) tarafından kontrol edilir.
Fonksiyonel açıklama:
Solenoidlerin (5 ve 6) enerjisi kesildiğinde, kontrol makarası (2) sıkıştırma yayları (3 ve 4) tarafından merkezi konumda tutulur.
Oransal solenoidlerden birine enerji verilerek kontrol makarasının (2) doğrudan çalıştırılması, örn. "b" solenoidinin kontrolü (6)
→Elektrik giriş sinyaliyle orantılı olarak kontrol makarasının (2) sola hareketi
→Progresif akış özelliklerine sahip orifis benzeri kesitler aracılığıyla P'den A'ya ve B'den T'ye bağlantı
Solenoidin enerjisinin kesilmesi(6)
→Kontrol makarası (2), baskı yayı (3) aracılığıyla orta konuma geri getirilir.
HD-4WRE...A-2X
Enerjisiz durumda makara (2), solenoid geri dönüş yayları tarafından mekanik bir orta konumda tutulur. Bu, "V" makara sembolü için hidrolik merkez konumuyla ilgili değildir! Elektrikli valf kapalı devre kontrol devresi kapatıldığında sürgü hidrolik merkez konumuna getirilir.
Tasarım:
Valf temel olarak aşağıdakilerden oluşur:
•Montaj yüzeyli muhafaza(1)
• Baskı yaylı (3 ve 4) kontrol makarası (2)
• Merkezi dişli solenoidler (5 ve 6)
• Konum dönüştürücü (7)
•İsteğe bağlı entegre kontrol elektroniği(8)
•Mekanik sıfır noktası ayarına (9) Pg 13.5 üzerinden, elektriksel sıfır noktasına ise Pg 7(10)(tip 4WREE) üzerinden erişilebilir.
Oransal Yön Valfi 4WRE-2X Sembolü
