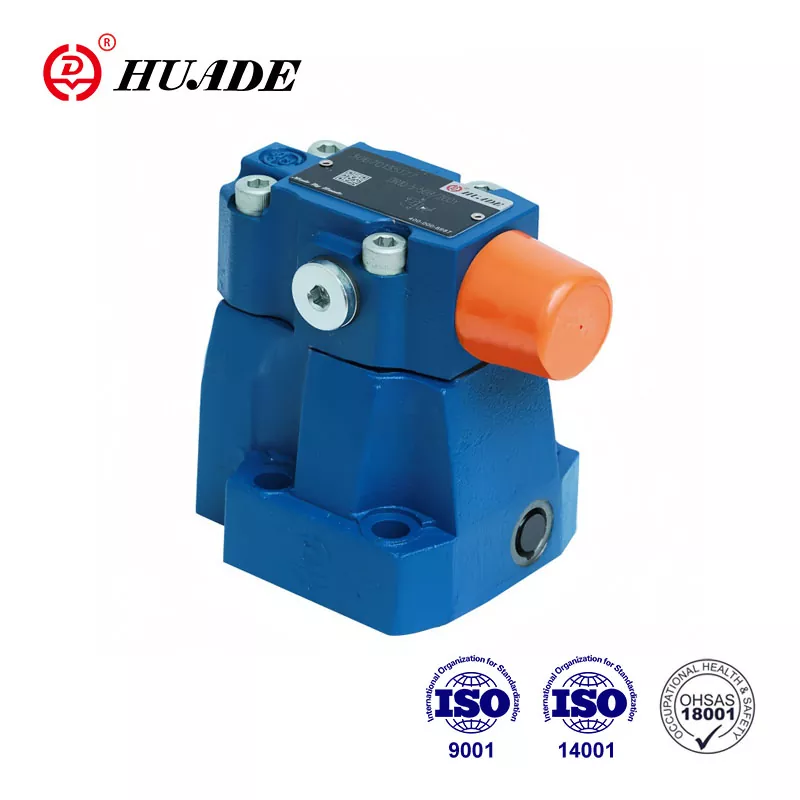

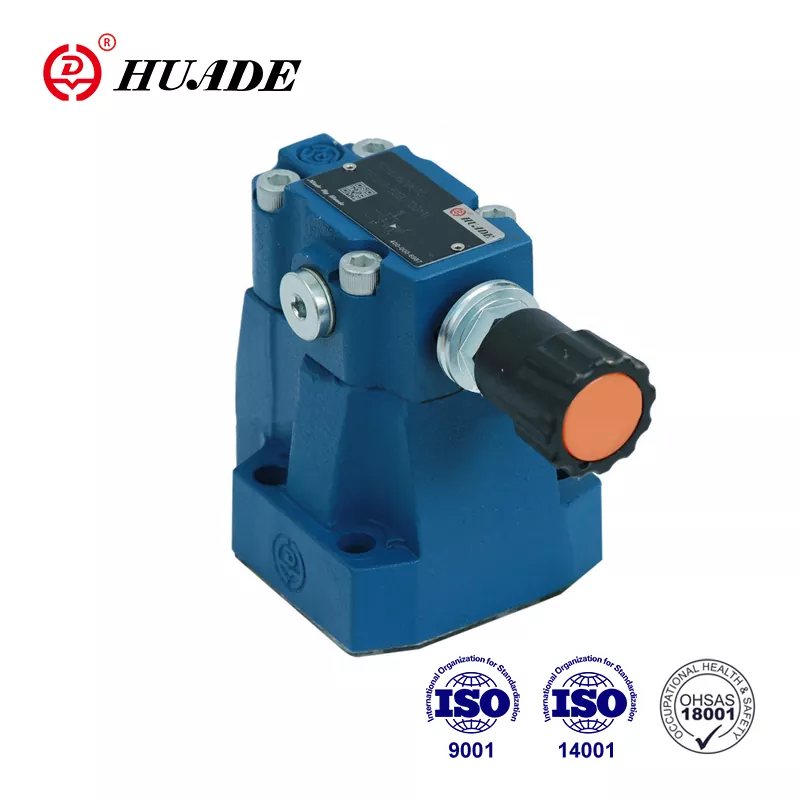

Pilot Basınç Düşürücü Vana DR 10 DP, hidrolik sistemin basıncını kontrol etmek için kullanılır. Fiyatı diğer uluslararası ünlü markalara göre daha makul. Huade Hydraulic, ürünlerinin pratikliğine daha fazla önem veriyor. Huade Hidrolik ulusal bir anahtar kuruluştur. Uzun süredir Rexroth ile iki kez işbirliği yapıyor ve basınç düşürücü vanalarının yüksek kalitesini sağlamak için Rexroth'un ileri teknolojisini ve dünyanın her yerinden gelişmiş üretim ekipmanlarını tanıtıyor. Yıllar süren gelişimin ardından Huade, Çin'in hidrolik endüstrisinde lider bir marka haline geldi. Huade® Çin'de iyi bilinen bir ticari markadır.
|
Giriş basıncı, B portu (MPa) |
31,5'a kadar |
|||
|
Çıkış basıncı, port A (MPa) |
5,0, 10,0, 20,0, 31,5'e kadar |
|||
|
Karşı basınç, Y bağlantı noktası (MPa) |
31,5'a kadar |
|||
|
Maks. akış (Alt plaka montajı) (L/dak) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Maks. akış (Dişli bağlantılar) (L/dak) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Sıvı |
Mineral yağ (NBR conta için) veya |
|||
|
Sıvı sıcaklık aralığı(°C) |
-30'dan +80'e kadar |
|||
|
Viskozite aralığı(mm²/s) |
10 up to 800 |
|||
|
Kirlenme canım |
İzin verilen maksimum derece |
|||
|
Karakteristik Eğriler (v=41mm2/s ve t=50°C'de ölçülmüştür) |
||||
Özellikler:
▶ Alt plaka montajı
▶ Dişli bağlantılar için
▶ Manifold montajı için
▶ 4 ayar elemanı:
. Döner düğme
. Altıgen ve koruyucu kapaklı kılıf,
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ 4 basınç ayarlı isteğe bağlı çek valf (yalnızca alt plaka montajına yönelik valf için)
Başvuru:
Basınç düşürücü vana DR 10'un ana işlevi sistemdeki basıncı azaltmaktır.
DR 10 tipi basınç valfleri, ikincil devreden kontrol edilen pilot kumandalı basınç düşürme valfleridir. Temel olarak ana sürgü eklentili (3) ana valf (1) ve basınç ayar elemanlı pilot valften (2) oluşurlar.
Dinlenme durumunda valfler açıktır, akışkan ana makara ek parçası (3) aracılığıyla B portundan A portuna serbestçe geçebilir.
A portunda mevcut olan basınç, ana makaranın alt tarafına etki eder. Aynı zamanda ana pistonun (3) yay yüklü tarafındaki delik (4) ve ağız (5) vasıtasıyla pilot valf (2) içindeki bilyaya (6) basınç etki etmektedir. Aynı şekilde orifis (7), kontrol hattı (8), çek valf (9) ve orifis (10) vasıtasıyla da bilyaya (6) etki etmektedir. Yayın (11) ayarına göre, bilyenin (6) önünde, portta (5) ve yay odasında (12) basınç oluşarak kontrol pistonunu (13)
açık pozisyon. A portundaki basınç yayda (11) ayarlanan değeri aşana ve bilyayı (6) açana kadar akışkan, ana makara ek parçası (3) aracılığıyla B portundan A portuna serbestçe akabilir.
piston (13) kapanma konumuna hareket eder.
A portundaki basınç ile yayda (11) ayarlanan basınç arasında bir dengeye ulaşıldığında istenilen azaltılmış basınca ulaşılır. Yay odasından (14) tanka pilot yağı tahliyesi, kontrol hattı (15) aracılığıyla harici olarak gerçekleşir.
İsteğe bağlı bir çek valf (16) takılarak A portundan B'ye serbest geri dönüş akışı sağlanabilir.
Bir manometre bağlantısı (17), A portundaki azaltılmış basıncın izlenmesine olanak sağlar.
DR...50B'nin yapısı
DR...50B sembolleri
