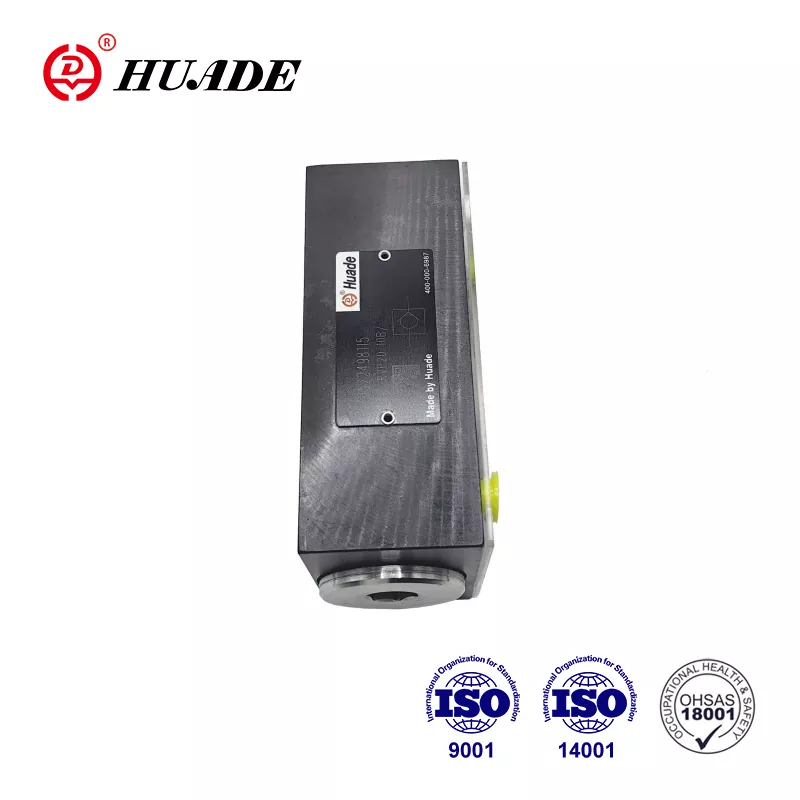

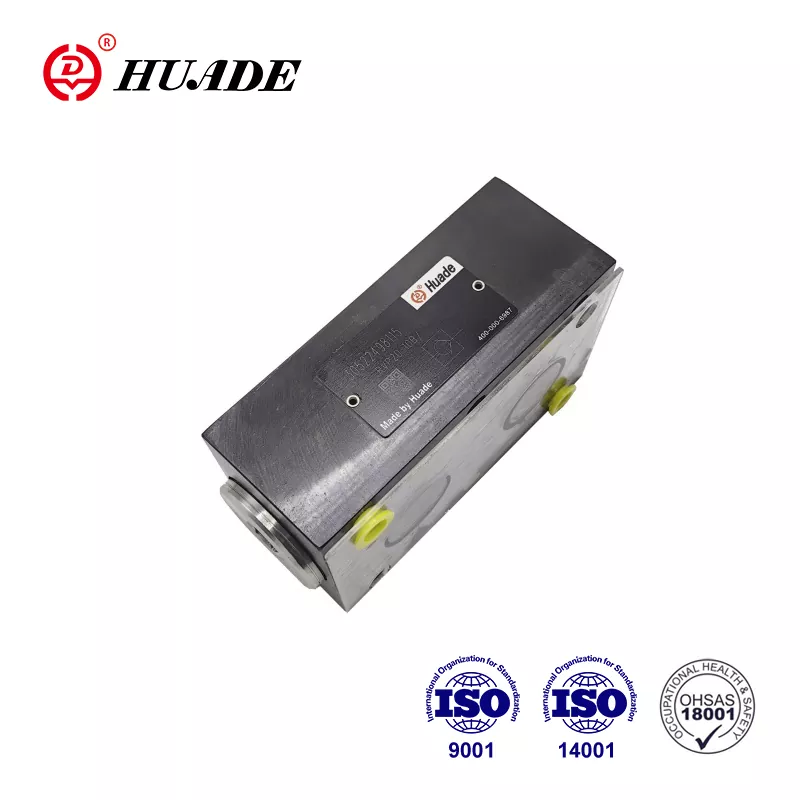

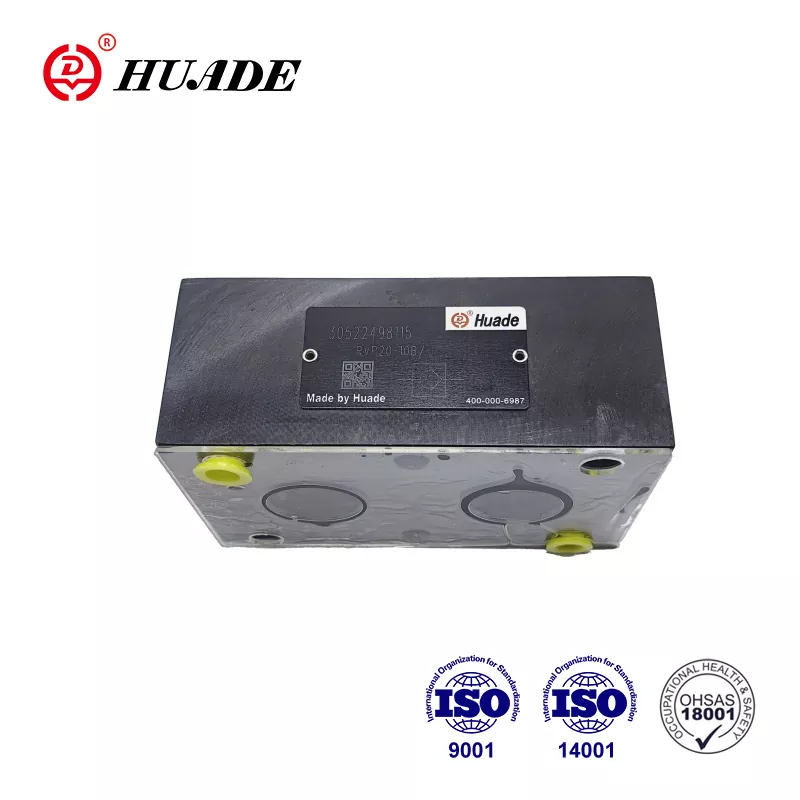

Çek Valf RVP 20

1995 yılında Rexroth ile ikinci kez iş birliği yapılan Huade'nin yüksek performanslı çek valfi RVP 20, Rexroth'un sunduğu aynı tip valfin tamamen yerini alabilir. Fiyatı daha makul. Tüm Huade® çek valf RVP 20'nin bir yıl garantisi vardır. Fabrika ISO9001, ISO14001 ve ISO45001'i geçti. Huade® çek valfleri mühendislik ve inşaat makinelerinde, metalurjide, takım tezgahlarında vb. yaygın olarak kullanılmaktadır. Bu, Çin'de eski bir markadır.

Çek Valf RVP 20'nin ürün parametresi

Çek Valf RVP 20 Ürün Özelliği ve Uygulaması

Özellikler:

▶ Alt plaka bağlantısı

▶ Tek yönde sızdırmaz kapatma

Başvuru:

The check valve RVP 20 is mainly used at the outlet of the pump as a back pressure valve and bypass valve.

Çek Valf RVP 20 Üretim Detayları

RVP 20 tipi çek valfın görevi tercihen bir yönde sızıntısız bir akışı kapatmak ve ters yönde serbest akışa izin vermektir. Yapı şeması aşağıdaki gibidir. Temel olarak mahfaza (1), popet (2), baskı yayı (3) ve yay yuvasından (4) oluşur. Dış çapı üzerinden yönlendirilen popetin (2) stroku mekanik bir durdurucu ile sınırlandırılmıştır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.

Sembol

Yapı diyagramı

①Gövde  ②Poppet  ③Yaylı  ④Yaylı koltuk

Çek Valf RVP 20 Bildirimi

1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.

2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.

3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.

4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.

5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.

6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
