Ağır hizmet tipi hidrolik sistemlerle çalışırken doğru yön kontrol valfini seçmek işinizi iyi ya da kötü yapabilir. Bosch Rexroth 4WEH 16 J, deneyimli mühendislerin zorlu endüstriyel uygulamalar için güvendiği bileşenlerden biridir. Bu valf, enjeksiyonlu kalıplama makinelerinde, metal şekillendirme preslerinde ve arızanın bir seçenek olmadığı inşaat ekipmanlarında güvenilir performansıyla ününü kazanmıştır.
4WEH 16 J, Bosch Rexroth'un WEH serisi elektro-hidrolik pilotla çalıştırılan yön kontrol valfleri içindeki özel bir konfigürasyonu temsil eder. Nasıl okunacağını biliyorsanız, atama size biraz şey anlatır. "16", CETOP 7 montaj standartlarına karşılık gelen nominal boyutu (NG16) gösterir. "J" makara işlevini, özellikle 4 yollu, 3 konumlu kapalı merkezli tasarımı tanımlar. Bu spesifikasyonların pratik açıdan ne anlama geldiğini anlamak, bu vananın uygulamanıza uygun olup olmadığını belirlemenize yardımcı olacaktır.
4WEH 16 J'yi Farklı Kılan Nedir?

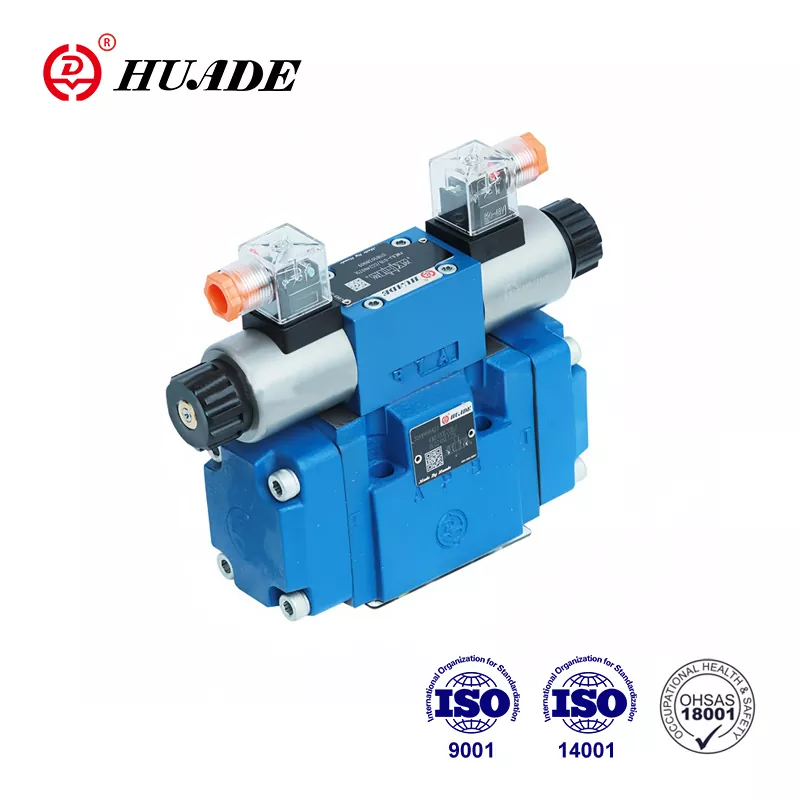

Yön kontrol valfi 4WEH 16 J, iki aşamalı bir pilot sistem kullanarak çalışır. Bu valf, ana makarayı elektromıknatıslarla doğrudan hareket ettirmek yerine, daha büyük ana makarayı kaydıran hidrolik basıncı kontrol etmek için küçük pilot valfler kullanır. Bu yaklaşım, önemli hidrolik akışları kontrol ederken daha az elektrik gücü gerektirir. Standart versiyon 24 VDC güçle çalışır ve bu da onu özel elektrik altyapısı gerektirmeden çoğu endüstriyel kontrol sistemiyle uyumlu hale getirir.
Valf, H versiyonu konfigürasyonunda 350 bar'a kadar olan basınçları kaldırabilir, bu da yaklaşık 5.076 psi anlamına gelir. Akış kapasitesi için nominal maksimum değer dakikada 300 litredir, ancak gerçek performans vanadaki basınç düşüşüne bağlıdır. Bu özellikler 4WEH 16 J'yi mobil ekipman veya hafif hizmet uygulamaları yerine ağır hizmet endüstriyel vanalar kategorisine yerleştirir.
Kurulumları ve bakım prosedürlerini planlarken ağırlık önemlidir. 9,84 kilogramlık (yaklaşık 21,7 pound) valf, gelişigüzel hareket ettireceğiniz bir şey değildir, ancak doğru kullanımla idare edilebilir. Sağlam yapısı, titreşimin, sıcaklık dalgalanmalarının ve kirliliğin günlük sorunlar olduğu zorlu endüstriyel ortamlarda dayanıklılığa katkıda bulunur.
Kapalı Merkez Tasarımı ve Sistem Uyumluluğu
"J" makara konfigürasyonu, 4WEH 16 J yön kontrol valfinin nötr konumda nasıl davranacağını tanımlar. Valf, hiçbir elektrik sinyali uygulanmadan orta konumda durduğunda, dört bağlantı noktasının tümü (P (basınç), A ve B (çalışma bağlantı noktaları) ve T (tank) engellenir. Bu kapalı merkezli düzenleme, modern hidrolik sistemlerde belirli bir amaca hizmet eder.
Kapalı merkezli valfler, basınç dengelemeli değişken deplasmanlı pompalarla son derece iyi çalışır. Valf nötrdeki tüm portları bloke ettiğinde sistem basıncı, pompaya akışı neredeyse sıfıra indirmesi için sinyal verene kadar oluşur. Bu, pompanın, enerji israfına ve aşırı ısı oluşumuna neden olacak şekilde tahliye vanasından sıvıyı sürekli çalkalamasını önler. Enerji maliyetlerinin önemli olduğu ve çevre düzenlemelerinin sıkılaştığı bir çağda bu verimlilik avantajı önemli hale geliyor.
Takas, sistem tasarımı karmaşıklığını içerir. Kapalı merkezli sistemler, valf değişimi sırasında basınç artışlarına karşı dikkatli olunmasını gerektirir. Yön kontrol valfi 4WEH 16 J bloke merkezden çalışma konumuna geçtiğinde, ani açılma geçici basınç dalgalanmalarına neden olabilir. Mühendisler bunu genellikle kısma ekleri (sipariş sisteminde "B" kodlarıyla tanımlanır) veya ana sistem tahliyesinden daha hızlı yanıt veren harici şok tahliye valfleri ekleyerek çözerler.
İki Aşamalı Operasyon Aslında Nasıl Çalışır?
4WEH 16 J'nin pilotla çalıştırılan tasarımı iki farklı kontrol aşamasını içerir. İlk aşama, ıslak pinli solenoidler tarafından kontrol edilen küçük bir WE6 tipi pilot valftan oluşur. Bir solenoide enerji verdiğinizde, pilot valfi kaydırarak pilot basıncını X portundan ana makaranın uçlarındaki kontrol odalarına yönlendirir. Bu pilot basınç, merkezleme yaylarının üstesinden gelir ve uygun akış yollarını bağlamak için ana makarayı hareket ettirir.
İkinci aşama ana makara hareketinin kendisidir. Kontrol odasında pilot basıncı oluştukça, makara alanını iterek makarayı merkezleme yaylarına ve makaraya etki eden basınç kuvvetlerine karşı kaydırmak için yeterli kuvveti üretir. Ana makara daha sonra hangi solenoide enerji verdiğinize bağlı olarak P'den A'ya, B'den T'ye veya P'den B'ye ve A'dan T'ye bağlantı noktaları arasındaki bağlantıları açar.
Bu iki aşamalı düzenlemenin düzgün çalışması için 5 ile 12 bar arasında pilot basıncı gerekir. Pilot beslemesi tipik olarak dahili geçitler yoluyla ana sistem basıncından gelir; ancak belirli uygulamalar için harici pilot beslemesini belirtebilirsiniz. Anahtarlama süresi yaklaşık 100 milisaniyedir; bu, doğrudan etkili valflerden daha yavaştır ancak çevrim sürelerinin milisaniye yerine saniye cinsinden ölçüldüğü çoğu endüstriyel makine için kabul edilebilir.
Elektrik Gereksinimleri ve Kontrol Seçenekleri
Standart yön kontrol valfi 4WEH 16 J konfigürasyonları, sipariş kodunda G24 olarak belirtilen 24 VDC solenoidleri kullanır. Islak pimli solenoid tasarımı, bobinin hidrolik sıvıyla doğrudan temas halinde olması anlamına gelir; bu da soğutmaya yardımcı olur ancak bobinin sıvıya karşı kapatılmasını gerektirir. Bu solenoidler genellikle enerji verildiğinde yaklaşık 1,5 ila 2 amper çeker; bu, çoğu PLC ve kontrol sisteminin kolaylıkla kaldırabileceği mütevazı bir elektrik yükünü temsil eder.
Valf, sipariş sisteminin 11. konumunda N9 olarak kodlanan isteğe bağlı manuel geçersiz kılma özelliği sunar. Bu gizli tip manuel aktüatör, teknisyenlerin devreye alma, sorun giderme veya acil durumlarda vanayı elle kaydırmasına olanak tanır. Normal çalışma sırasında yanlışlıkla çarpmazsınız ancak ihtiyacınız olduğunda erişilebilir. Bu özellik, yeni sistemler kurarken veya elektrik kontrollerini çalıştırmadan sorunları teşhis ederken değerlidir.
Elektrik bağlantıları, her solenoid için ayrı konektörler kullanılarak K4 konfigürasyonunda DIN EN 175301-803 standartlarına uygundur. Bu düzenleme kablolamada esneklik sağlar ve diğerlerini etkilemeden tek tek solenoidlerin bağlantısını kesebildiğiniz için sorun gidermeyi kolaylaştırır. Bazı uygulamalar, kontrol panosu kurulumuna ve çevre koruma gereksinimlerine bağlı olarak alternatif konnektör stilleri belirtebilir.
Basınç Değerleri ve Performans Sınırları
H versiyonunu sipariş ettiğinizde P, A ve B bağlantı noktaları için maksimum çalışma basıncı 350 bar'a ulaşır. Standart versiyonlar, halen çoğu endüstriyel uygulamayı kapsayan 280 bar'a kadar derecelendirilmiştir. Tank portu (T) genellikle daha düşük basınçlarda, uzun dönüş hatlarından veya yükseltilmiş tank konumlarından kaynaklanan karşı basınçla uğraşmadığınız sürece genellikle atmosferik basıncın yalnızca birkaç bar üzerinde çalışır.
Bu basınç değerleri anlık ani artışları değil, sürekli çalışma sınırlarını temsil eder. Yön kontrol valfi 4WEH 16 J konum değiştirdiğinde, geçici basınç durumları kısa süreler için kararlı durum değerlerini %50 veya daha fazla aşabilir. Uygun sistem tasarımı, bu geçici durumları bileşenlere zarar vermeden yakalamak için maksimum çalışma basıncının %10-15 üzerine ayarlanmış tahliye vanalarını içerir. Valfin kendisi, nominal değerleri aşan ara sıra meydana gelen basınç artışlarına dayanabilir, ancak nominal değerlerin üzerinde sürekli çalışma, servis ömrünü kısaltacaktır.
Akış kapasitesi, gerçek uygulamalar için önemli olacak şekilde basınçla etkileşime girer. 300 l/dak nominal değer, vana genelinde belirli basınç kaybı değerlerini varsayar. Daha düşük akış hızlarında çalışıyorsanız basınç düşüşü azalır. Maksimum akışa doğru ittiğinizde basınç düşüşü artar; bu, pompanızın hem valf direncinin hem de yükün üstesinden gelmek için daha yüksek basınç üretmesi gerektiği anlamına gelir. Üretici akış eğrileri bu ilişkileri gösterir ve pompaları boyutlandırırken ve sistem verimliliğini tahmin ederken bunlara başvurmalısınız.
Montaj ve Kurulumda Dikkat Edilecek Hususlar
Yön kontrol valfi 4WEH 16 J, CETOP 7 montaj yüzeyleriyle uyumluluğu sağlayan ISO 4401-07-07-0-05 standartlarına uygundur. Bu standardizasyon, montaj manifoldunu yeniden tasarlamadan farklı üreticilerin valflerini potansiyel olarak değiştirebileceğiniz anlamına gelir; ancak değiştirmeyi denemeden önce tüm özelliklerin eşleştiğini doğrulamanız gerekir. Montaj cıvatası düzeni, bağlantı noktası konumları ve genel zarf boyutları, onlarca yıldır var olan endüstri standartlarını takip etmektedir.
Kurulum, vananın manifolda cıvatalanmasının ötesinde çeşitli faktörlere dikkat edilmesini gerektirir. Sipariş kodunda konum 12 ile gösterilen pilot besleme konfigürasyonu, pilot ve tahliye yağının sistem içerisinde nasıl akacağını belirler. Varsayılan konfigürasyon, vananın iç geçişlerini tank hattındaki karşı basınçtan izole eden harici pilot besleme ve harici drenajı kullanır. Bu kurulum, tank hattının diğer bileşenlerden kaynaklanan yüksek basıncı görebileceği uygulamalarda en iyi sonucu verir.
Alternatif konfigürasyonlar, harici drenajlı dahili pilot beslemeyi (kod E) veya tamamen dahili besleme ve drenajı (ET kodu) içerir. Tamamen dahili seçenek tesisatı basitleştirir ancak vanayı tank hattındaki karşı basınca karşı duyarlı hale getirir. Tank hattı basıncı birkaç barı aşarsa pilotun çalışmasını engelleyebilir ve vites değiştirmenin yavaşlamasına veya eksik olmasına neden olabilir. Çoğu mühendis, güvenilirliğin basitleştirilmiş tesisattan daha önemli olduğu kritik uygulamalar için harici drenaj (Y-port) konfigürasyonlarını tercih eder.
Sıcaklık ve Sıvı Uyumluluğu
Standart conta malzemeleri için çalışma sıcaklığı aralığı -20°C ile +80°C arasındadır. Bu seri çoğu endüstriyel ortamı kapsamaktadır, ancak aşırı soğuk kurulumlar ısıtma sistemleri veya alternatif conta bileşikleri gerektirebilir. 80°C'lik üst sınır sürekli çalışma sıcaklığını temsil eder. 90°C'ye veya biraz daha yükseğe kısa süreli sapmalar valfe hemen zarar vermez, ancak sürekli yüksek sıcaklıklar contanın bozulmasını hızlandırır ve iç sızıntıyı artırır.
Yön kontrol valfi 4WEH 16 J standart olarak NBR (nitril kauçuk) contalarla birlikte gelir ve HL ve HLP sınıfları gibi petrol bazlı hidrolik yağlara uygundur. Uygulamanız yangına dayanıklı sıvılar, sentetik esterler veya daha yüksek sıcaklıklarda çalışmayı içeriyorsa, konum 14'teki V kodunu kullanarak FKM (floroelastomer) contalarını belirtmelisiniz. FKM, 120°C'ye kadar sıcaklıklara dayanır ve daha geniş bir kimyasal yelpazesine karşı dayanıklıdır, ancak daha pahalıdır ve farklı sıkıştırma seti özelliklerine sahip olabilir.
Sıvı temizliği valf ömrünü doğrudan etkiler. Makara ile delik arasındaki sıkı boşluklar (tipik olarak 5-15 mikrometre), kirlilik parçacıklarının yapışmaya, aşırı aşınmaya veya düzensiz çalışmaya neden olabileceği anlamına gelir. 75 veya daha yüksek beta oranlarıyla 10 mikrometre aralığında filtreleme gerektiren ISO 4406 16/13 veya daha iyi temizlik seviyelerini hedefleyin. Düzenli yağ analizi, kirlenme sorunlarını arızalara neden olmadan önce yakalamanıza yardımcı olur.
Biriktirme Merkezleme Yöntemlerini Anlamak
Standart yön kontrol valfi 4WEH 16 J konfigürasyonları yay merkezlemeyi kullanır; bu, her iki solenoidin enerjisi kesildiğinde mekanik yayların makarayı nötr konuma geri ittiği anlamına gelir. Bu yaklaşım, sürekli elektrik gücü gerektirmeden güvenilir merkezleme ve pozitif konumlandırma sağlar. Yaylar, sürtünmenin ve kalan basınç dengesizliğinin üstesinden gelmek için yeterli kuvveti üreterek, sistem mükemmel şekilde simetrik olmasa bile makaranın merkez konuma ulaşmasını sağlar.
05 konumunda H koduyla gösterilen hidrolik merkezleme, makarayı merkezde tutmak için yaylar yerine pilot basıncını kullanır. Bu seçenek, yayın merkezlenmesinin makaranın geçici kuvvetler altında hafifçe kaymasına izin verebileceği yüksek ataletli yüklere sahip uygulamalara uygundur. Hidrolik merkezleme daha sert konumlandırma ve şok yüklere karşı daha iyi direnç sağlar, ancak merkezlemenin çalışması için pilot basıncının mevcut olması gerekir. Hidrolik merkezlemeyle pilot basıncını kaybederseniz makara güvenilir bir şekilde merkeze dönmeyebilir.
Yay ve hidrolik merkezleme arasındaki seçim, bazı ödünleşimleri gerektirir. Yay merkezleme basitlik sunar ve sistem kapatma sıralarında bile çalışır. Hidrolik merkezleme, dinamik yükler altında daha iyi konum stabilitesi sağlar ancak pilot basıncının kullanılabilirliğine bağımlılık ekler. Çoğu endüstriyel uygulama, belirli yük özellikleri hidrolik merkezlemenin gelişmiş stabilitesini gerektirmediği sürece yay merkezlemeyi kullanır.
Anahtarlama Dinamikleri ve Ani Basınç Yükselişleriyle Başa Çıkmak
Yön kontrol valfi 4WEH 16 J'nin 100 milisaniyelik anahtarlama süresi, iki aşamalı pilot çalışmayı yansıtır. Bu gecikme, pilot valfin kayma süresini, kontrol odasında oluşan pilot basıncı ve ana makaranın yeni konumuna hareket etme süresini içerir. 100 milisaniye insan açısından hızlı gibi görünse de, 1.800 RPM'de çalışan bir motor için birkaç yüz devri veya yüksek hızda çalışan bir silindir için önemli bir hareketi temsil eder.
Bu geçiş aralığı sırasında, yeni yollar tamamen açılmadan önce akış yolları kapandıkça basınç aniden yükselebilir. Şiddeti, pompa akış hızı, akümülatör kapasitesi ve yük ataleti dahil olmak üzere sistem dinamiklerine bağlıdır. Mühendisler bu geçici durumları yönetmek için çeşitli teknikler kullanır. B12 (1,2 mm delik) gibi kodlara sahip kısma ekleri, vites değiştirme sırasında akışı kısıtlar, geçişi yavaşlatır ve basınç artışlarını azaltır. Normal çalışma basıncının hemen üstüne ayarlanan harici şok valfleri, geçici akımları absorbe etmek için kısa süreliğine açılabilir.
Başka bir yaklaşım, sipariş sisteminin 13. konumundaki S veya S2 kodlarını kullanarak pilot valf özelliklerinin ayarlanmasını içerir. Bu modifikasyonlar, ana makara kaydırma hızını etkileyen pilot basıncının oluşma hızını değiştirmek için pilot valf geometrisini değiştirir. Daha yavaş vites değiştirme basınç artışlarını azaltır ancak çevrim süresini artırır. Doğru dengeyi bulmak, özel uygulamanızla test etmeyi gerektirir ve birçok mühendis, geçici olayların sorunlu olması durumunda değişiklikler eklemeden önce standart konfigürasyonlarla başlar.
Alternatif Valf Tipleriyle Karşılaştırma
Yön kontrol valfi 4WEH 16 J, endüstriyel valf pazarındaki çeşitli alternatiflerle rekabet etmektedir. Eaton Vickers, CETOP 7 montajını (Vickers terminolojisinde boyut 8 olarak adlandırılır) kullanan ve benzer basınç derecelerini karşılayan DG5V-8-H serisini sunmaktadır. Parker'ın D41VW serisi ve Moog'un D66x valfleri de aynı uygulama alanını hedefliyor. Her üretici biraz farklı özellikler ve performans özellikleri getirir.
Akış değerleri, kısmen farklı derecelendirme standartlarına bağlı olarak üreticiye göre değişir. Bazı üreticiler, daha düşük basınç düşüşlerinde maksimum akıştan söz ederler; bu da teknik özelliklerinin daha etkileyici görünmesini sağlar ancak gerçek dünya performansını yansıtmaz. Valfleri karşılaştırırken, yalnızca maksimum akış sayılarına güvenmek yerine, çalışma basıncınızdaki gerçek akış eğrilerini incelemeniz gerekir. 4WEH 16 J'nin 300 l/dak değeri muhafazakardır ve tipik uygulamalarda ulaşılabilirdir.
Teslimat süreleri pratik bir hususu temsil eder. 4WEH 16 J, bazı konfigürasyonlar için 21 haftaya kadar uzayan teslim sürelerine sahip olabilir; bu da önceden planlama yapılmasını ve potansiyel olarak kritik yedek parçaların envanterde tutulmasını gerektirir. Alternatif tedarikçiler daha kısa teslim süreleri sunabilir ve nitelikli yedekleme kaynakları, üretim açısından kritik uygulamalar için anlamlıdır. Yedek vanaların montaj boyutları, akış kapasitesi, basınç değerleri ve tepki özellikleri dahil olmak üzere tüm spesifikasyonlara uyduğundan emin olun.
Bakım Gereksinimleri ve Hizmet Ömrü
Doğru bakım, yön kontrol valfi 4WEH 16 J'nin servis ömrünü önemli ölçüde uzatır. Düzenli yağ değişimleri ve filtre değişimleri, makara ile delik arasındaki dar boşluklarda kirlenmenin birikmesini önler. Çoğu hidrolik sistem, her 2.000 ila 4.000 çalışma saatinde bir yağ değişiminden yararlanır, ancak çalışma koşulları ve yağ analizi sonuçları gerçek programı yönlendirmelidir.
Conta aşınması, hidrolik valflerin ömrünü sınırlayan birincil faktördür. Contalar bozuldukça iç sızıntı artar, bu da yavaş çalışmaya, verimliliğin azalmasına ve sonuçta vites değiştirmenin tamamen başarısız olmasına yol açar. NBR contaları genellikle orta sıcaklıklarda temiz yağda 10.000 ila 20.000 saat dayanır. FKM contaları, özellikle NBR'nin hızla bozunacağı yüksek sıcaklıklarda daha uzun süre dayanabilir. Artan vites değiştirme sürelerinin veya silindir kaymasının izlenmesi contanın aşınmasına işaret eder ve yaklaşan bakım ihtiyaçlarının habercisidir.
Tüm aşınan bileşenleri içeren conta kitleri mevcuttur (bazı konfigürasyonlar için parça numarası R900306345). Bir valfin yeniden inşası, temiz çalışma koşulları, uygun aletler ve temizliğe dikkat edilmesini gerektirir. Birçok işletme, üretim saatleri sırasında yeniden oluşturulmuş yedek valfleri değiştirmeyi ve planlı bakım dönemleri sırasında arızalı valfleri yeniden onarmayı tercih eder. Bu yaklaşım arıza süresini en aza indirir ve teknisyenlerin uygun temizlik ve inceleme için gereken zamanı ayırabilmesini sağlar.
Yaygın Sorunları Giderme
Yön kontrol valfi 4WEH 16 J vites değiştirmede başarısız olduğunda veya vites değişimi eksik olduğunda, çeşitli potansiyel nedenler ortaya çıkar. Solenoidlerin uygun voltaj ve akımı aldığını doğrulayarak elektrik tarafıyla başlayın. Bir multimetre, konnektördeki voltajı doğrulayabilir ve akım ölçümü, bobinin açık veya kısa devre yapmadığını doğrular. Manuel geçersiz kılma (N9), elektrik kontrolü çalışmasa bile valfin mekanik olarak hareket edip edemeyeceğini test etmenizi sağlar.
Yetersiz pilot basıncı yavaş veya eksik vites değiştirmeye neden olur. 5-12 bar aralığına düştüğünü doğrulamak için X portundaki basıncı ölçün. Düşük pilot basıncı, tıkanmış bir pilot filtreden, pilot besleme hatlarındaki kısıtlamalardan veya pilot valfin kendisindeki sorunlardan kaynaklanabilir. Yüksek tank hattı karşı basıncı (dahili tahliye konfigürasyonlarıyla), pilot sinyaline karşı çıkarak etkili pilot basıncını da azaltabilir.
Kirlenmeye bağlı yapışma genellikle aralıklı sorunlar veya bir yöne kayan ancak diğer yöne kaymayan valfler olarak ortaya çıkar. Kirlendiğinden şüpheleniyorsanız, yağın temizliğini kontrol edin ve filtreleri olağandışı kalıntılara karşı inceleyin. Bazen valf gövdesine yumuşak bir çekiçle hafifçe vurarak solenoidlere tekrar tekrar enerji vererek sıkışmış bir valfi serbest bırakabilirsiniz, ancak bu yalnızca geçici bir rahatlama sağlar. Kalıcı bir düzeltme için uygun temizlik veya değiştirme gerekli hale gelir.
Maliyet Hususları ve Tedarik Stratejisi
Yön kontrol valfi 4WEH 16 J'nin piyasa fiyatı, konfigürasyona, miktara ve tedarikçiye bağlı olarak genellikle 1.300 ila 2.000 ABD Doları arasında değişmektedir. Özel contalar, hidrolik merkezleme veya değiştirilmiş yanıt özellikleri gibi özel seçenekler fiyatları daha da yukarıya doğru iter. Toplu alımlar genellikle indirimleri garanti eder ve bir distribütörle ilişki kurmak hem fiyatlandırmayı hem de teslimat sürelerini iyileştirebilir.
Bazı konfigürasyonlar için uzatılmış teslim süreleri, satın almayı dikkatli bir şekilde planlamanız gerektiği anlamına gelir. Üretim açısından kritik uygulamalar için, sermaye maliyetine rağmen stokta yedek bir valf bulundurmak mantıklıdır. Operasyonunuz için aksama süresinin maliyetini hesaplayın; tek bir saatlik üretim kaybı yedek vananın maliyetini aşarsa envanter için iş senaryosu basitleşir. Bazı operasyonlarda, koruyucu değiştirmeler olarak servis sırasında döndürülecek yeniden oluşturulmuş valflerden oluşan bir havuz bulunur.
Ödeme seçenekleri tedarikçiye ve bölgeye göre değişir. Hindistan gibi pazarlardaki bazı distribütörler, maliyeti zamana yayan ve nakit akışı yönetimine yardımcı olabilecek EMI (eşit aylık taksit) planları sunmaktadır. Standart vadeler net 30 veya net 60 gün olabilir. Büyük siparişler veya devam eden ilişkiler için, uygun ödeme koşulları üzerinde pazarlık yapmak, toplam değer paketinin bir parçası olarak mantıklıdır.
Sistem Entegrasyonu En İyi Uygulamaları
Yön kontrol valfi 4WEH 16 J'nin hidrolik sisteme entegrasyonu, valfin ötesinde birçok faktöre dikkat edilmesini gerektirir. Kapalı merkezli tasarım, sistem basıncına yanıt olarak akışı azaltabilen değişken deplasmanlı pompalarla en iyi şekilde çalışır. Sabit deplasmanlı pompalar, nötr konumda bir tahliye vanası aracılığıyla sürekli akışa ihtiyaç duyar, bu da enerji israfına ve ısı üretimine neden olur. Sabit bir pompaya bağlı kalıyorsanız, açık merkezli bir valf tasarımının daha iyi hizmet edip edemeyeceğini düşünün.
Manifold tasarımı performansı ve servis kolaylığı etkiler. Valfi doğrudan bir manifolda taşımak tesisatı basitleştirir ancak manifoldu boşaltmanız ve birden fazla bağlantıyı kesmeniz gerektiğinden valf değişimini daha karmaşık hale getirir. Bazı tasarımlarda diğer hidrolik bağlantıları korurken valfi çıkarmanıza olanak tanıyan sandviç plakalar veya alt plakalar kullanılır. Takas, ilave maliyet ve biraz daha büyük kurulum hacmini içerir.
Devre koruması dikkatli düşünmeyi hak ediyor. Yön kontrol valfi 4WEH 16 J'ye paralel doğrudan etkili bir tahliye vanası, geçici basınç değişimlerini ana sistem tahliyesinden daha hızlı yakalayabilir. Bu şok valfini normal çalışma basıncının yaklaşık 30-50 bar üstüne ayarlayın, böylece normal çalışmayı engellemez ancak geçici durumlarda hızlı bir şekilde açılır. Akış kapasitesinin yalnızca kısa ani artışları karşılaması gerekir, bu nedenle nispeten küçük bir vana iyi çalışır.
Uygulama Örnekleri ve Kullanım Durumları
Enjeksiyon kalıplama makineleri 4WEH 16 J için yaygın bir uygulamayı temsil eder. Bu makineler, kapama kuvveti ve enjeksiyon basıncı sağlayan büyük hidrolik silindirlerin güvenilir şekilde kontrol edilmesini gerektirir. Kapalı merkezli tasarım, modern kalıplama makinelerinde tipik olarak kullanılan değişken pompa sistemleriyle iyi uyum sağlar. Saniye cinsinden ölçülen çevrim süreleri, vananın 100 milisaniyelik anahtarlama hızına herhangi bir ceza ödemeden uyum sağlar.
Metal şekillendirme presleri, şahmerdanları konumlandırmak ve şekillendirme işlemlerini kontrol etmek için yön kontrol valfleri kullanır. Pres uygulamaları genellikle nispeten yavaş hızlarda yüksek kuvvetler içerir; bu da yüksek basınç ancak orta düzeyde akış hızları anlamına gelir. H-versiyonu 4WEH 16 J'nin 350 bar basınç değeri bu yüklerin üstesinden rahatlıkla gelir. Sağlam yapı, baskı ortamlarında yaygın olarak görülen şok yüklerine ve titreşime dayanıklıdır.
Ekskavatörler ve yükleyiciler gibi inşaat ekipmanları bu valfleri belirli uygulamalarda kullanabilir, ancak mobil ekipmanlar daha yaygın olarak farklı valf konfigürasyonlarına sahip yük algılama sistemlerini kullanır. Beton pompaları veya malzeme taşıyıcıları gibi sabit inşaat ekipmanları, 4WEH 16 J'nin yeteneklerinden yararlanabilir. Önemli olan, vananın özelliklerinin uygulamanın çevrim süresi, yük profili ve çevre koşullarıyla eşleştirilmesidir.
Nihai Kararın Verilmesi
4WEH 16 J yön kontrol valfinin seçilmesi, özelliklerinin uygulama gereksinimlerinize uygun olup olmadığının değerlendirilmesini içerir. Kapalı merkez tasarımı, pilot çalışma ve CETOP 7 montajı, onu belirli sistem türleri için uygun hale getirir. Değişken deplasmanlı pompalarla çalışıyorsanız, yüksek basınç kapasitesine ihtiyacınız varsa ve yanıt süresini karşılayabiliyorsanız, bu valf ciddi bir değerlendirmeyi hak eder.
Sipariş kodu sistemi, doğru konfigürasyonun seçilmesi konusunda dikkatli olunmasını gerektirir. Konum 01, basınç değerini (350 bar için H), konum 10 voltajı ayarlar (24 VDC için G24) ve konum 12, pilot besleme yapılandırmasını kontrol eder. Bu kodları anlamak için zaman ayırmak ve teknik desteğe danışmak, gecikmelere ve olası uyumluluk sorunlarına yol açan sipariş hatalarını önler.
Yalnızca ilk satın alma fiyatını değil, toplam sahip olma maliyetini de göz önünde bulundurun. Kapalı merkez tasarımından, bakım gereksinimlerinden, beklenen hizmet ömründen ve yedek parça bulunabilirliğinden kaynaklanan enerji verimliliği kazanımları faktörü. Başlangıçta maliyeti daha yüksek olan ancak daha iyi güvenilirlik ve daha düşük enerji tüketimi sağlayan bir vana, kullanım ömrü boyunca genellikle daha ucuza mal olur. 4WEH 16 J, endüstriyel uygulamalarda beklenmeyen sorun riskini azaltan ve uzun vadeli performans konusunda güven sağlayan bir geçmiş performansa sahiptir.
