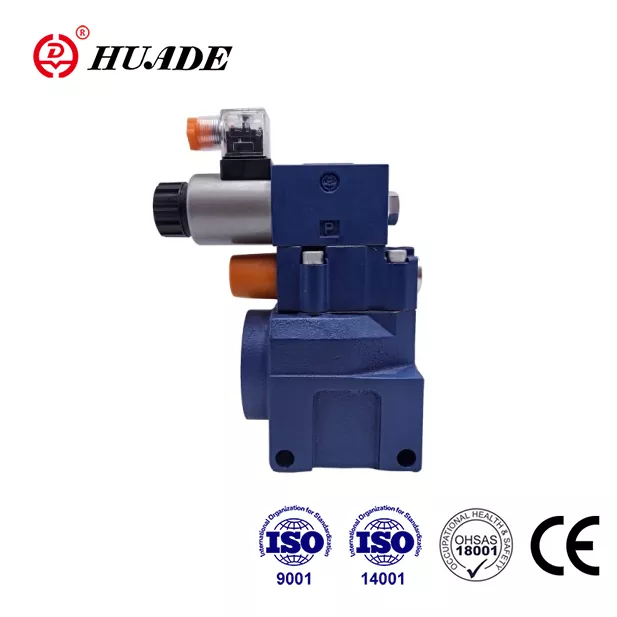

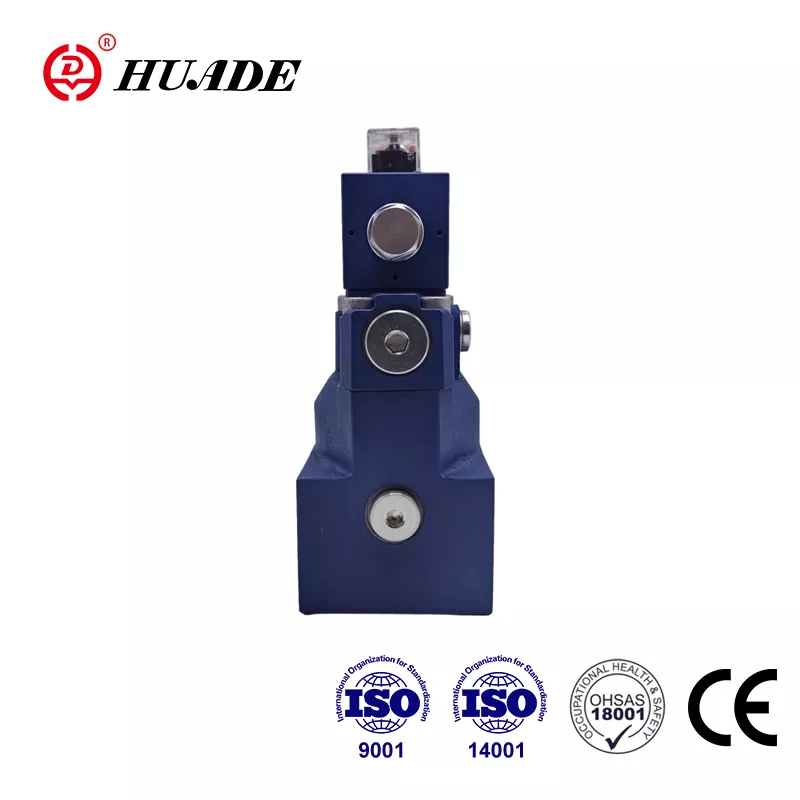

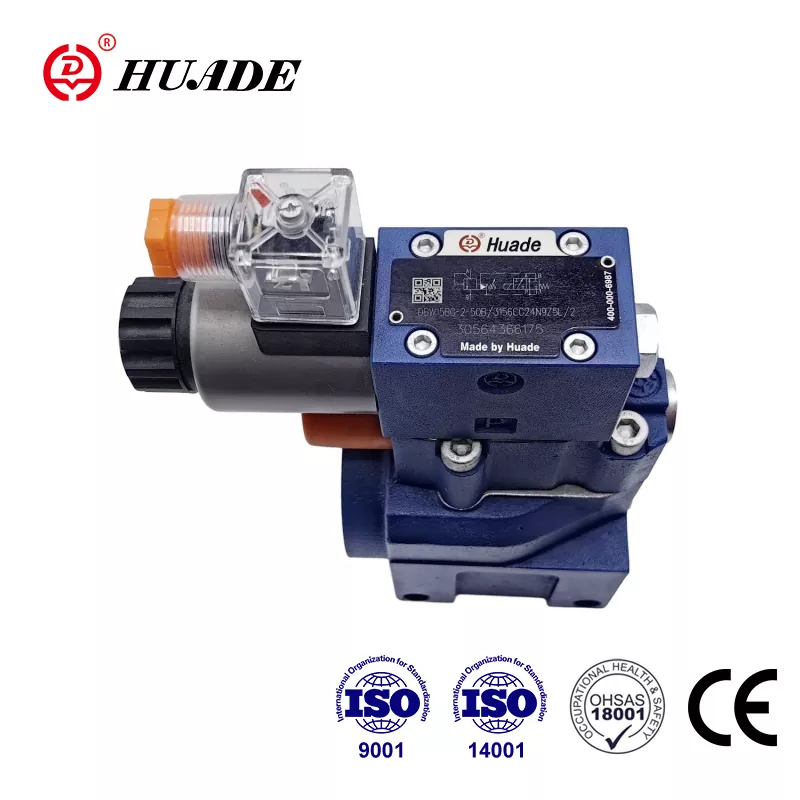

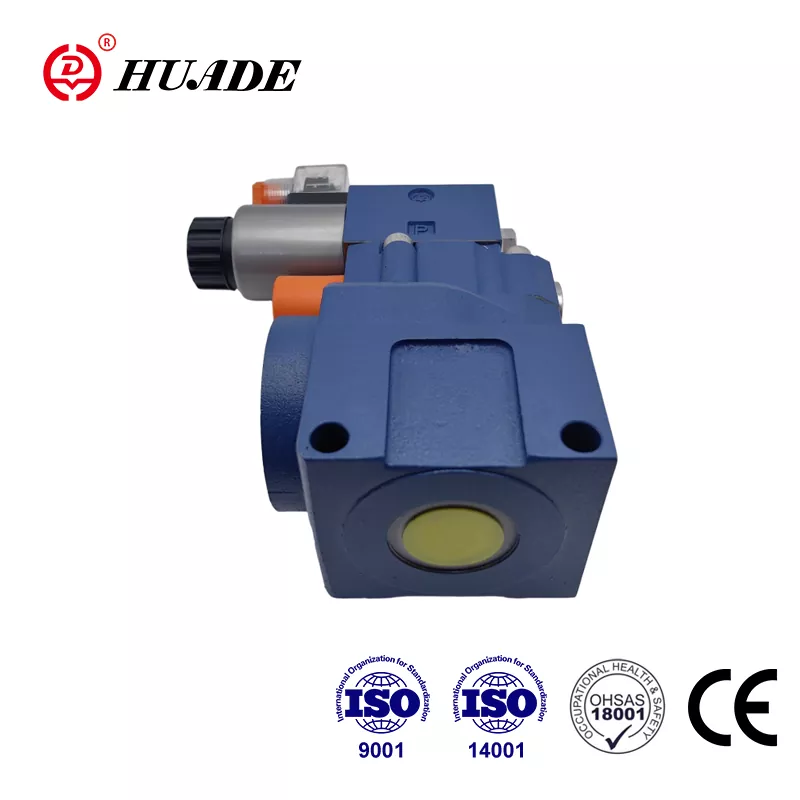

Huade Hydraulic genellikle birinci sınıf markalara benzer kalitede ancak daha uygun fiyatlarla hidrolik valfler sağlar. Basınç tahliye vanası DBW 20, performans ve parametreler açısından Rexroth'la eşleşebilir. Bunun nedeni, Huade Hydraulic'in, Rexroth ile iki uzun vadeli işbirliği nedeniyle Rexroth'un en son teknolojisini sunmasıdır. Hidrolik transmisyon ve kontrol alanında hatırı sayılır güce sahip bir üretici olarak Huade Hydraulic, basınç valflerinin pratikliğine daha fazla önem veriyor ve pazar tarafından tercih ediliyor. İşletmenin tüm şubeleri ISO9001, ISO14001 ve OH SAS18001'i geçmiştir. Huade®, ürünlerinin güvenilir kalitesi ve istikrarlı performansı nedeniyle Çin'in ünlü bir ulusal markasıdır.
|
Genel |
|||||||
|
Kurulum |
isteğe bağlı |
||||||
|
Ağırlık |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alt plaka |
DB (Kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Kg) |
1,2 (DBW yazın, 1,2Kg ekleyin |
||||||
|
DBC10 veya 30 (Kg) |
1,5 (DBWC10 veya 30ek 1,2Kg) |
||||||
|
Dişli |
DB..G. (Kilogram) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kilogram) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Yön valfleri için teknik veriler |
bkz. WE6.../... |
||||||
|
Hidrolik teknik veriler |
|||||||
|
A.B bağlantı noktalarında maksimum çalışma basıncı. X (MPa) |
35,0'a kadar |
||||||
|
Maksimum geri basınç |
DB (MPa) |
31,5'a kadar |
|||||
|
DBW.6A.(standart solenoidler) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(yüksek güçlü solenoidler) (MPa) |
AC(DC) 16.0 |
||||||
|
Ayarlanabilir basınç |
Minimum (MPa) |
akışa bağlı (karakteristik eğrilere bakın) |
|||||
|
Maksimum (MPa) |
Maksimum5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimum akış |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alt plaka montajı (L/dak) |
250 |
- |
500 |
- |
650 |
||
|
Dişli bağlantılar (L/dak) |
250 |
500 |
500 |
500 |
650 |
||
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
||||||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
||||||
|
Viskozite aralığı (mm ²/s) |
10 ila 800 |
||||||
|
Kirlenme derecesi |
NAS 1638 sınıf 9. |
||||||
Özellikler:
▶ Alt plaka montajı
▶ DIN 24 340'a göre taşıma modeli, form E,ISO 6264 ve CETOP - RP 121H
▶ Boru bağlantısı
▶ Bağlantıyı takın
▶ Üç ayar elemanı:
. Döner düğme
. Altıgen. koruyucu kapaklı başlı vida
. Ölçekli kilitlenebilir döner düğme
▶ Yerleşik yön makaralı valf aracılığıyla solenoidle çalıştırılan boşaltma
Başvuru:
DBW 20 basınç tahliye vanalarının ana işlevi, kontrol basıncının boşaltılmasını sınırlamak ve solenoidle harekete geçirmektir.
Genel
Pilot kumandalı basınç tahliye vanaları DBW esas olarak ana sürgü tertibatına (3) sahip ana valften (1) ve basınç ayarlama elemanlı pilot kumandalı valften (2) oluşur.
Basınç tahliye vanası tip DB
A portunda bulunan basınç ana makaraya (3) etki eder. Aynı zamanda ana makaranın (3) yay yüklü tarafına ve bilyeye (8) delikler (4) ve (5) ile donatılmış kontrol hatları (6) ve (7) vasıtasıyla basınç uygulanır. ) pilot kontrol valfinde (2). A portundaki basınç, yaydaki (9) ayarlanan valfi aşarsa, bilya (8) yaya (9) karşı açılır.
Bunun için sinyal dahili olarak A portundan kontrol hatları (10) ve (6) aracılığıyla gelir. Ana makaranın (3) yay yüklü tarafındaki basınç sıvısı artık kontrol hattı (7), orifis deliği (11) üzerinden akar. ) ve bilyayı (8) yay odasına (12) yerleştirin. Orifisler (4) ve (5) nedeniyle ana makarada (3) basınç düşüşü meydana gelir, A portundan B portuna bağlantı açıktır. Artık basınç sıvısı, ayarlanan çalışma basıncını korurken A portundan B portuna akar.
Basınç tahliye vanası "X" (15) portu üzerinden boşaltılabilir veya farklı bir basınca (ikinci basınç aşaması) geçirilebilir.
Basınç tahliye vanası tipi DBW
Bu vananın işlevi temel olarak DB tipi vana ile aynıdır.
Ancak ana makaradaki (3) boşaltma, yerleşik yön valfinin (16) çalıştırılmasıyla sağlanır.
DBW...50B'nin yapısı
DBW...50B'nin sembolü
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4.Vana sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğü gerekli yüzey pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
