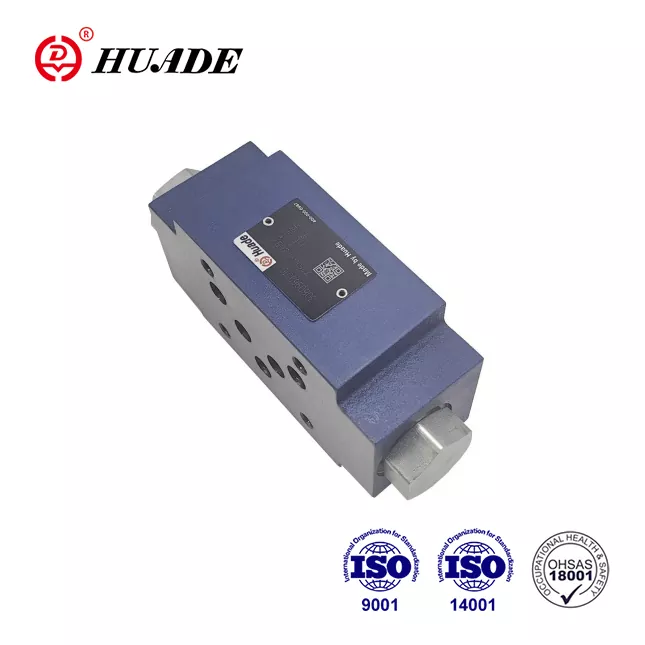

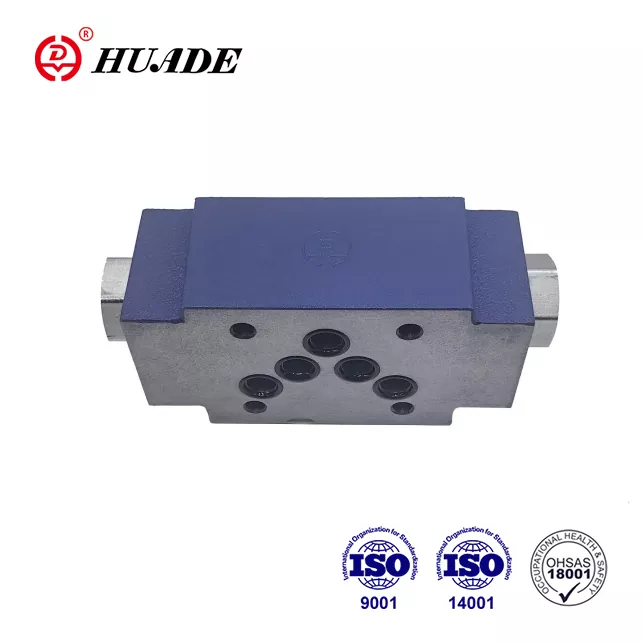

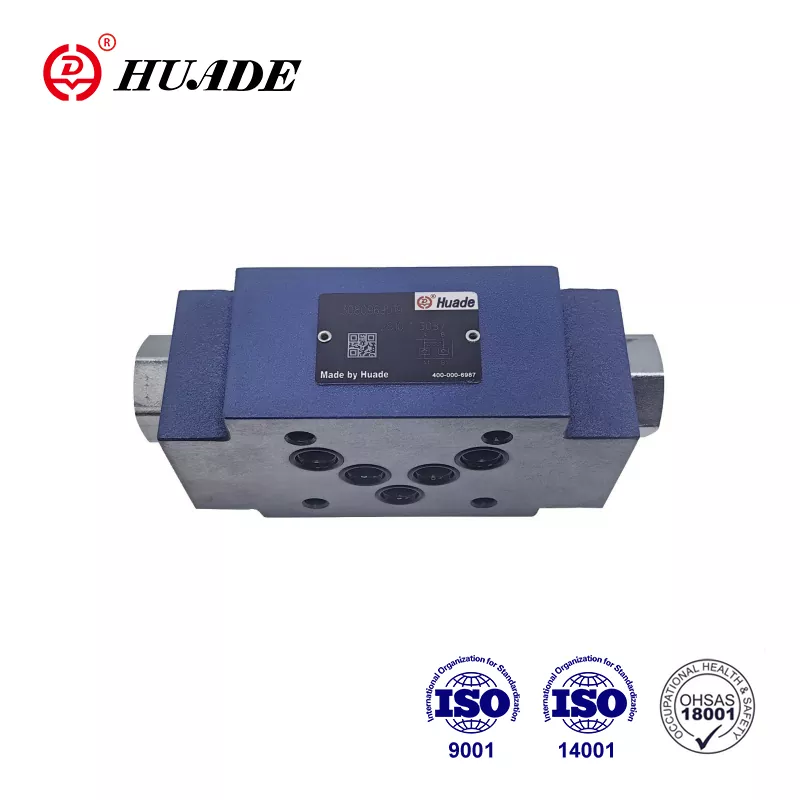

Huade, Rexroth'la 1979'dan bu yana yedi yıllık işbirliği deneyimi nedeniyle Rexroth'un en son teknolojisini bünyesine kattı. Huade'nin çek valfi Z2S 10, Rexroth'un aynı serisine uygun fiyatlı bir alternatiftir. Huade, ISO9001, ISO14001 ve OH SAS18001 adlı uluslararası standardı geçmiştir. Her Z2S 10 çek valf, üstün performans sağlamak için fabrikadan çıkmadan önce sıkı testlere tabi tutulur. Huade® hidrolik valfleri mühendislik ve inşaat makineleri, metalurji, takım tezgahları, çevre koruma, gemi yapımı, havacılık, demiryolu taşımacılığı, petrol ve petrokimya, askeri sanayi ve diğer alanlarda yaygın olarak kullanılmaktadır. Çin'de iyi bilinen bir ulusal markadır. Bu serideki benzer ürünlere göre teknolojisi daha gelişmiş ve daha dayanıklıdır.
|
Boyut |
6 |
10 |
16 |
22 |
|
Maks. akış (L/dak) |
60'a kadar |
120'ye kadar |
300'e kadar |
450'ye |
|
Maksimum çalışma basıncı (MPa) |
31.5'a |
|||
|
Çatlama basıncı (MPa) |
Karakteristik eğrilere bakın |
|||
|
Yol Tarifi |
Sembollere bakın |
|||
|
Alan oranı |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Basınç sıvısı |
Mineral yağlar (NBR conta için) veya fosfat ester (FPM conta için) |
|||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|||
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|||
|
Ağırlık (Kg) |
yaklaşık 0,8 |
yaklaşık 3 |
yaklaşık 6,5 |
yaklaşık 12 |
Özellikler:
▶ Dikey istifleme düzeneklerinde kullanım için
▶ Bir veya iki servis portunun sızdırmaz şekilde kapatılması için
▶ Din 24 340 form A, ISO4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Bu pilot kumandalı çek valf Z2S, dikey istifleme kurulumu için kullanılır. Gerektiğinde bir veya iki çalışma yağ portunu sızıntı olmadan kapatabilir.
Z2S 10 tipi çek valfler sandviç plaka tasarımıdır. Bir veya iki servis portunun uzun süreler boyunca bile sızdırmaz şekilde kapatılması için kullanılırlar. A1'den A2'ye veya B1'den B2'ye serbest akış meydana gelir. A1 B1'de ters yönde akış engelleniyor. Akışkan A1'den A2'ye aktığında, sürgü (1) basınç altına alınır ve sağa doğru itilir, böylece küresel popet valfi (2) açılır ve daha sonra popeti (3) açar. Vananın doğru kapanmasını sağlamak için yön vanasının A2 B2 servis portları nötr konumda tanka bağlanmalıdır.
Z2S'nin sembolü
Z2S 10'un kesit görünümü
Z2S'nin tipik devre örneği
