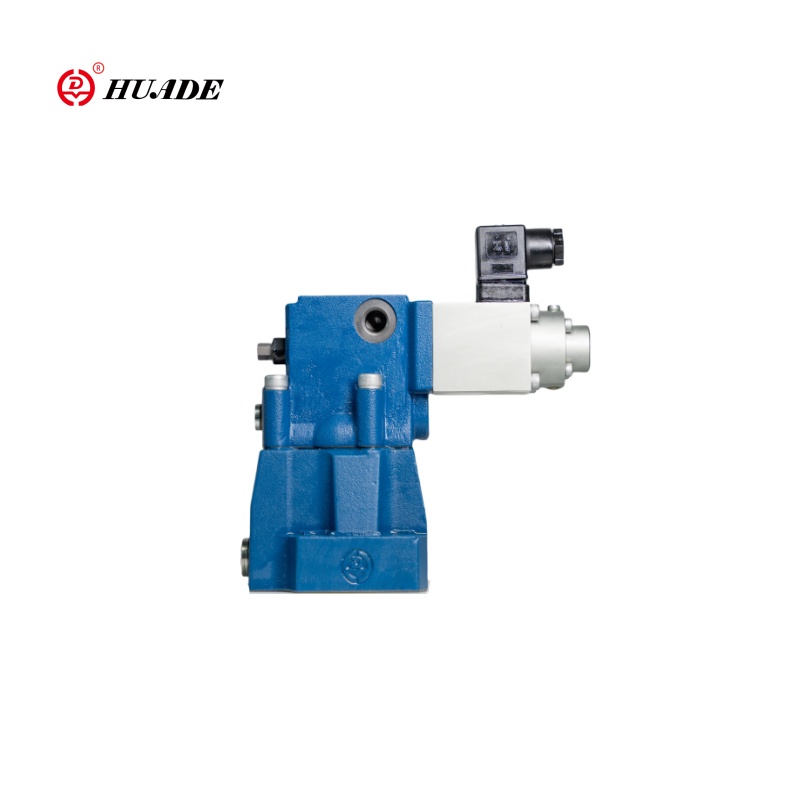

Huade’nin orantılı basınç azaltma tipleri DRE, pilot olarak çalışan basınç azaltma vanalarıdır. Bir çalışma basıncının azaltılması için kullanılırlar.
Orantılı basınç indirgeme valfi DRE temel olarak ana makara düzeneği (4) ile orantılı solenoid (2) ana valf (3) ile pilot valf (1) ve isteğe bağlı bir kontrol valfinden (5) oluşur.
| Hidrolik | ||
| Maks. Basıncı (MPA) | A ve B bağlantı noktaları | 31.5 |
| Port y | Tank'a git. Basınç yok | |
| A bağlantı noktası (MPa) için maks. | Basınç derecesi ile aynı | |
| Min. | "Q" ile ilişkili olun. (Bkz. Eğriler) | |
| Doğrusallık (%) | ± 3.5 | |
| Tekrarlanabilirlik (%) | <± 2 | |
| Histerezis | Titreme ±% 2.5 pmax. | |
| Sıvılar | Mineral yağı (NBR contası için), fosfat ester (FPM contası için) | |
| Viskozite aralığı (mm2/S) | 2.8 To380 | |
| Sıvı sıcaklık aralığı (℃) | -20 ila +70 | |
| Elektrik | ||
| Besleme voltajı | DC | |
| Min.Control Akımı (A) | 0.1 | |
| Max.Control Akımı (A) | 0.8 | |
| Bobin direnci (ω) | 20 ℃ eski valf 19.5, maks. Warm valf 28.8 | |
| Görev | sürekli | |
| Maks. Sıcaklık (℃) | 50 | |
| Din 40 050'ye yalıtım | IP65 | |
| İlişkili amplifikatör | Eklenti | |
| Elektrikli uygulama | VT_2000: 40 (birlikte sağlayın) | |
Özellikler:
▶ İsteğe bağlı maksimum basınç koruma
▶ A ve B arasında isteğe bağlı kontrol valfı
▶ Bir çalışma basıncını azaltmak için kullanılan valf
▶ Alt plaka montajı için
▶ Bir Scurce'dan Valf ve Elektronik
Başvuru:
DRE/DREM orantılı basınç indirgeme valfi basit yapıya, uygun kurulum ve hata ayıklamaya, güçlü akış kapasitesine, küçük basınç kaybına, iyi tekrarlanabilirliğe ve doğrusallığa sahiptir ve büyük sistem akışına sahip durumlar için uygundur. Takım tezgahları, ışık endüstrisi, metalurji, gemi yapımı, mühendislik, madencilik, havacılık ve diğer alanlarda yaygın olarak kullanılmaktadır.
Tip Dre ...
A Port A'daki basıncın ayarı, orantılı solenoidlerde bulunan voltaja bağlıdır (2).
Dinlenirken, Port B'de basınç olmadan yay, başlangıç konumunda ana makarayı (4) tutar. B'den A'ya bağlantı kapalıdır.
Port A'daki basınç, ana makara alanındaki bağlantı yoluyla hareket eder.
Pilot yağı, A bağlantı noktasından (NS 10) veya Port B'den (NS 20,30) alınır ve pilot yağ akışını A ve B portları arasındaki basınç düşüşlerinden bağımsız olarak sabit tutan sabit akış kontrolörüne bağlanır. Sabit akış kontrolöründen, pilot yağ akışı, y portuna valf koltuğu yoluyla ve oradan boşaltma çizgisine geçer.
A bağlantı noktasında gereken basınç, ilgili amplifikatörde tanımlanır.
Orantılı basınç sembolleri Valf DRE
