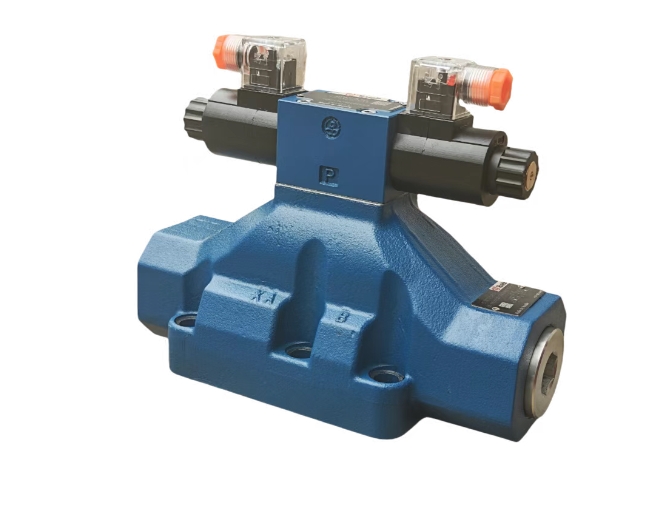

Çin'in hidrolik endüstrisinde lider bir marka olan Huade® hidrolik basınç valfleri, birinci kademe markalarla karşılaştırılabilecek kaliteleri ve daha uygun fiyatları nedeniyle pazar tarafından tercih edilmektedir. Huade® basınç tahliye vanası DA, iki uzun vadeli işbirliği nedeniyle Rexroth tarafından sunulan seri ürünlerin yerini alabilir. Kuruluşun tüm şubeleri, ISO9001, ISO14001 ve OH SAS18001 olmak üzere üç ana ulusal sistem sertifikasını geçmiştir. Huade Hydraulic dünyanın her yerinden 750'den fazla gelişmiş ekipmanı tanıttı. Ayrıca her basınç valfinin üstün performansını sağlamak için iyi bir denetim sistemine sahiptir.
|
Boyut |
10 |
20 |
30 |
|
|
Maksimum akış (L/dak) |
40 |
100 |
250 |
|
|
basınç çaldı |
Karakteristik eğriye bakın |
|||
|
Çalışma basıncı portu A (MPa) |
31,5'a kadar |
|||
|
Maks. ayarlanabilir basınç (MPa) |
8'e kadar, 16'ya kadar, 31,5'e kadar |
|||
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|||
|
Viskozite aralığı (mm²/s) |
10~800 |
|||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
|||
|
Kirlenme derecesi (㎛) |
Basınç sıvısının izin verilen maksimum kirlenme derecesi NAS 1638 sınıf 9'a uygundur. |
|||
|
Ağırlık (kg) |
VE |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
Özellikler:
▶ Alt plaka montajı için:
▶ 4 ayar elemanı:
● Döner düğme
● İç altıgen ve koruyucu kapaklı kılıf
● Ölçekli kilitlenebilir döner düğme
● Ölçekli döner düğme
▶ 3 basınç değeri
▶ Yerleşik yön valfi aracılığıyla solenoidle çalıştırılan boşaltma

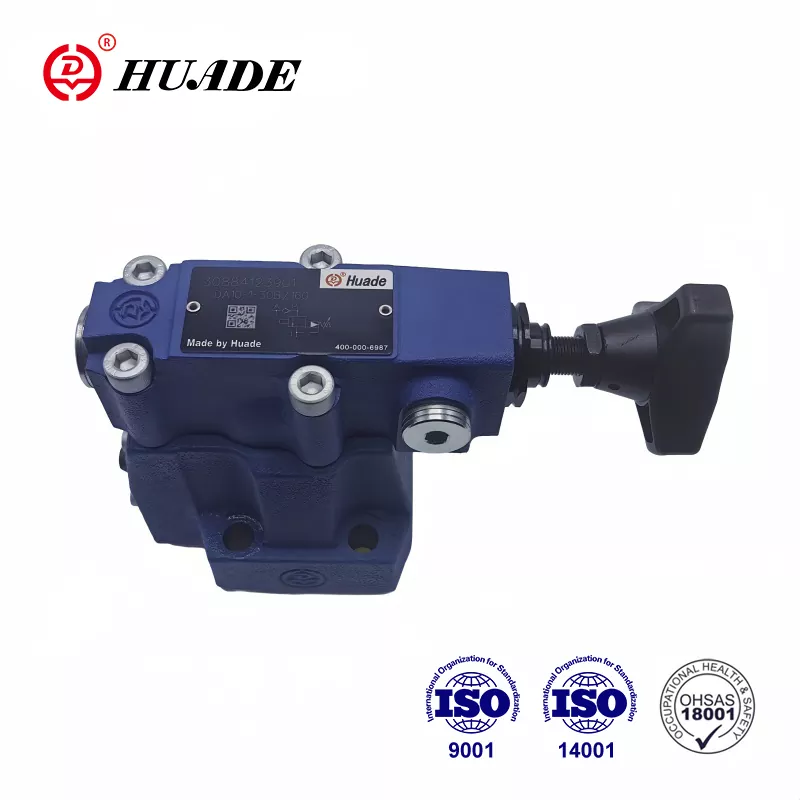

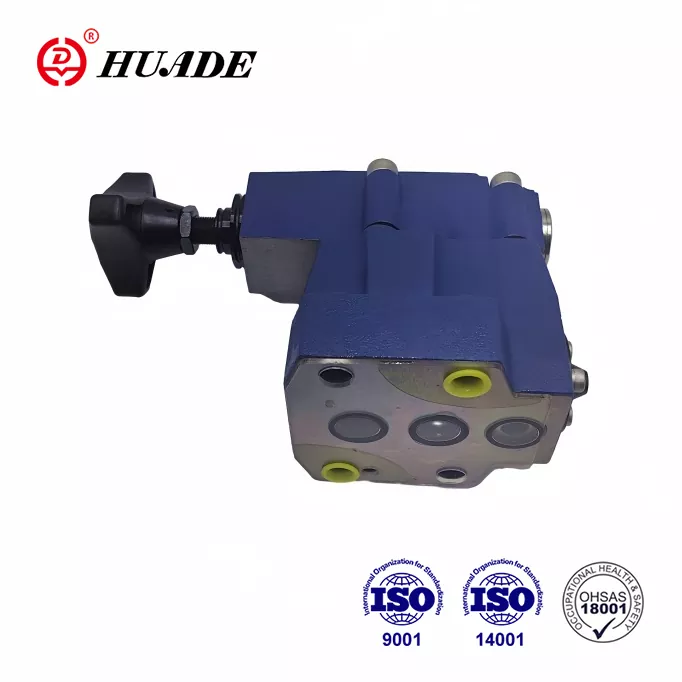

DA tipi basınç kontrol vanaları, pilotla çalıştırılan basınç kapatma vanalarıdır. Akümülatör yükleme basıncına ulaşıldığında pompa akışını basınçsız bypass'a geçirmek için kullanılırlar. Valf için diğer uygulamalar, yüksek ve düşük basınçlı pompalara sahip sistemlerdedir. Bu durumda düşük basınç pompası, ayarlanan yüksek basınca ulaşıldığında basınçsız baypas moduna geçirilir.
Basınç kapatma vanaları DA temel olarak ana sürgü düzeneğine sahip ana vana, basınç ayar elemanlı pilot vana ve çekvalften oluşur. 10 ebatlı vanalarda çekvalf ana vananın içine yerleştirilmiştir. 25 ve 32 ebatlarındaki vanalarda çek vana, ana vananın altına monte edilen ayrı bir plakaya yerleştirilmiştir.
Basınç kesme vanası DA tipi
Pompa akışını P'den A'ya veya P'den T'ye yönlendirme.
Pompa, akışı çek valf (1) aracılığıyla hidrolik sisteme (P'den A'ya) iletir. A portundaki basınç, pilot kontrol makarasına (4) pilot hattı (3) aracılığıyla etki eder. Aynı zamanda P portundaki basınç da orifisler (5) ve (7) vasıtasıyla ana makaranın (6) yay yüklü tarafına ve pilot valfteki (2) popete (8) geçer. Hidrolik sistemde ayarlanan kesme basıncına ulaşıldığında popet(8) yaya (9) doğru kalkar. Basınç sıvısı artık delikler (5) ve (7) aracılığıyla yay odasına (11) akmaktadır. İtibaren
Burada sıvı, DA...30B/... tipi vanada kontrol hattı üzerinden dahili olarak veya DA.30B/..Y... tipi vanada kontrol hattı üzerinden harici olarak orifisler(5) ve (7), artık ana makarada (6) bir basınç düşüşü mevcuttur. Ana sürgü (6) şimdi yuvasını kaldırır ve bağlantıyı P'den T'ye açar. Çek valf (1) artık bağlantıyı A'dan P'ye dozlar. Popet (8) artık pilot aracılığıyla sistem basıncıyla açık tutulur. makara (4).
Pompa akışını P'den Tor'a, P'den A'ya yönlendiriyoruz.
Pilot makaranın (4) alanı, popetin (8) etkin alanından %17 daha fazladır. Bu nedenle pilot makarası (4) üzerindeki etkili kuvvet, popet (8) üzerindeki etkili kuvvetten %17 daha fazladır. Aktüatör basıncı, anahtarlama basıncı farkına karşılık gelen bir valf tarafından kesme basıncına bağlı olarak düştüğünde yay (9), popeti (8) yuvasına iter. Daha sonra ana makaranın (6) yay yüklü tarafında basınç oluşturulur. Yay (10) ile birlikte bu, ana makarayı (6) kapatır ve P'den T'ye olan bağlantıyı izole eder. Pompa akışı bir kez daha üzerinden geçer. çek valfini (1) hidrolik sisteme (P'den A'ya) takın.
DA10...30B'nin yapısı
DA...30B'nin sembolleri
