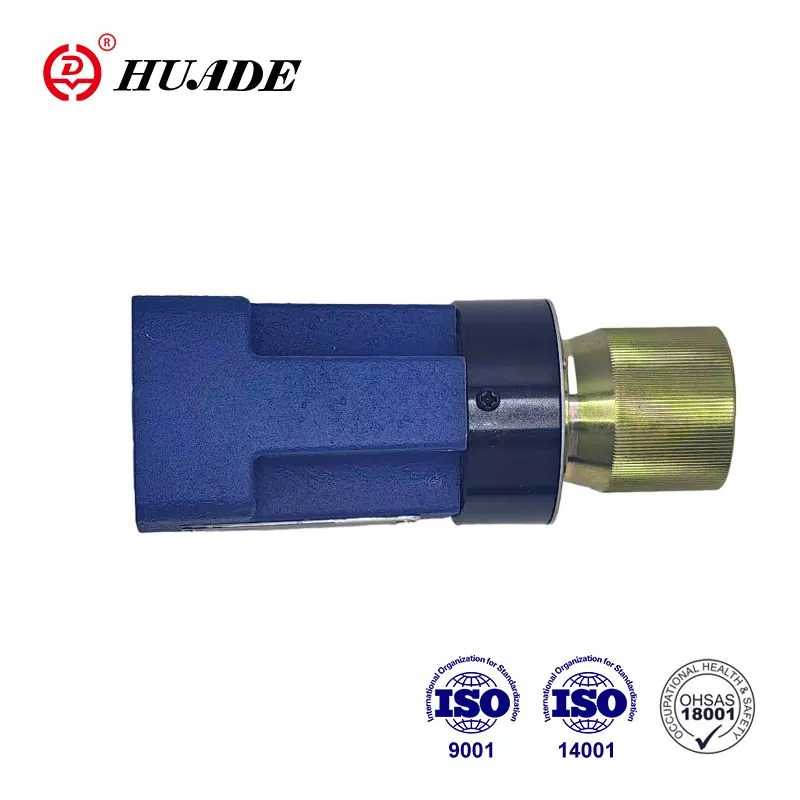

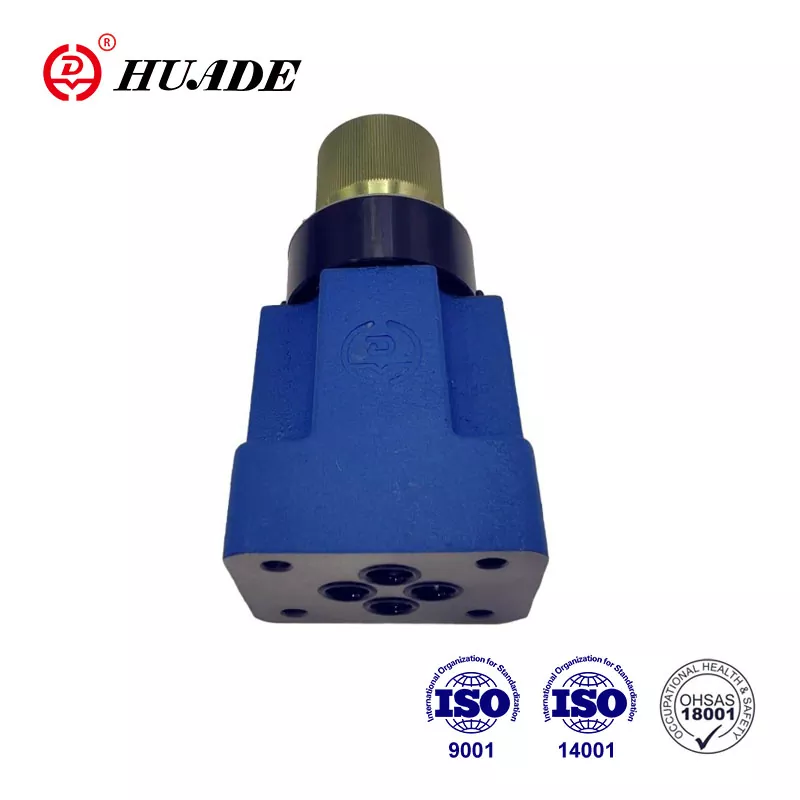

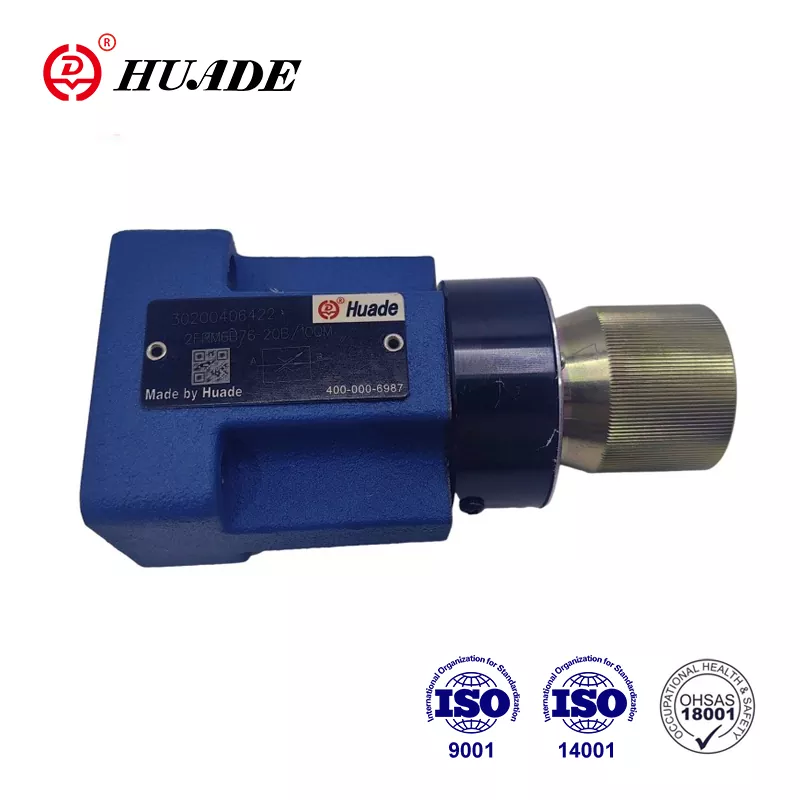

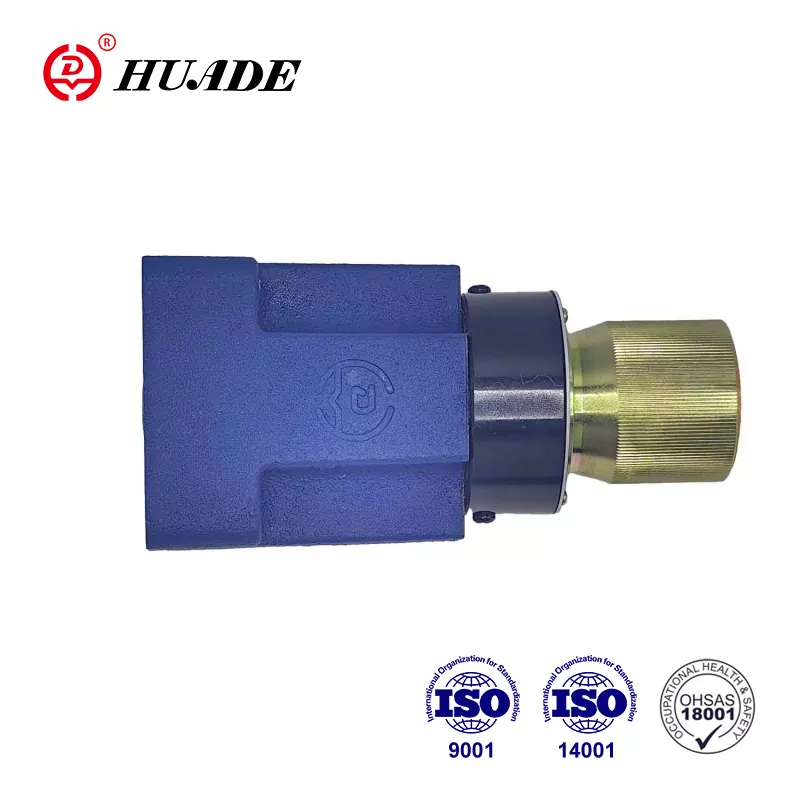

Akış kontrol vanası tip 2 FRM, 2 yollu bir akış kontrol vanasıdır. Fabrika, ürünlerin kalitesini sıkı bir şekilde kontrol ederken, ürünlerin pratikliğine de odaklanıyor. Müşterilerin karşılayabileceği yüksek kaliteli hidrolik akış valfleri sağlamayı amaçlamaktadır. Huade® akış valfleri 2FRM 6, en son teknolojiyi sunması nedeniyle teknoloji açısından daha ileri düzeydedir. Ürün ambalajı, ahşap kutu ambalajı, plastik ambalaj ve standart karton ambalaj gibi özelleştirilebilir.
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya Fosfat ester (FPM conta için) |
|||||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
|||||
|
Viskozite aralığı(mm²/s) |
10 ila 800 |
|||||
|
Akış qv maks (L/dak) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Akış qv dk ila 10MPa (L/dak) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Akış qv dk ila 31,5MPa (L/dk) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Serbest dönüş akışı için basınç farkı ∆p B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimum basınç farkı (MPa) |
0,6 ila 1,2 |
|||||
|
∆p = 31,5 MPa'ya (%) kadar basınç stabilitesi |
Ana 2 (Qmaks) |
|||||
|
A portundaki maksimum çalışma basıncı (MPa) |
31.5'e |
|||||
|
Kirlenme (μm) |
25 (Q<5L/dak) 10 (Q<0,5L/dak) |
|||||
|
Ağırlık (kg) |
yaklaşık 1,3 |
|||||
Özellikler:
▶ Basınç kompansatörünün dışarıdan kapatılması, isteğe bağlı
▶ Çek valf, isteğe bağlı
▶ Ölçekli döner düğme
▶ Kilitlenebilir.opsiyonel
1) 21 MPa'ya kadar doğrultucu plakayla birlikte kullanıldığında
Başvuru:
Akış kontrol vanası 2FRM 6, basınç ve sıcaklıktan bağımsız olarak sabit bir akışı korumak için kullanılır.
Genel:
2 yollu akış kontrol valfi 2FRM 6 temel olarak mahfaza (1), döner düğme (2), açıklık (3), basınç dengeleyici (4) ve isteğe bağlı bir çek valften oluşur.
Akış kontrol vanası tipi 2FRM 6 B.._20B/M
(harici kapatma olmadan, çek valf olmadan)
A portundan B'ye olan akış, gaz kelebeği konumunda (5) kısılır. Gaz kelebeği kesiti, döner düğme (2) döndürülerek değiştirilir. Akışı, basınçtan bağımsız olarak sabit tutmak için,
basınç dengeleyici (4), gaz kelebeği konumunun (5) aşağı akışındaki B portuna takılır. Baskı yayı (6), orifisi (3) ve basınç kompansatörünü (4) ilgili durdurma noktalarına doğru dışarı doğru bastırarak, valften akış olmadığında basınç kompansatörünü (4) açık konumda tutar. Akışkan vanadan aktığında, A portuna etkiyen basınç, orifis (7) vasıtasıyla basınç kompansatörüne (4) bir kuvvet uygulamaktadır. Basınç dengeleyici (4), kuvvetler dengelenene kadar dengeleme konumuna hareket eder. A portundaki basınç artarsa, basınç dengeleyici (4) tekrar güç dengesi sağlanana kadar kapanma yönünde hareket eder. Basınç kompansatörünün bu sürekli dengeleme etkisi sayesinde sabit bir akış elde edilir. Valf boyunca akışı her iki yönde de kontrol etmek için, bu akış kontrol valfinin altına Z4S 6 tipi bir redresör sandviç plakası takılabilir.
Akış Kontrol Vanası 2FRM 6-20B/...M... Yapısı
Tip 2FRM 6A..-20B/..R
Bu vananın işlevi temel olarak 2FRM 6 B..-20B/..M vana tipiyle aynıdır.
Bununla birlikte, bu tip akış kontrol vanası, basınç dengeleyicinin (4) P(11) portu üzerinden bağlanmasına izin veren harici bir port ile donatılmıştır. Orifis (10) aracılığıyla P(11) portuna etki eden dış basınç, baskı yayının (6) kuvvetine karşı basınç kompansatörünü (4) kapalı tutmaktadır. Bağlı yön valfi (9), P'den B'ye akışa izin verecek şekilde çalıştırıldığında, tip 2 FRM 6 B'de olduğu gibi kapalı döngü kontrolü elde edilir. Böylece çalıştırma sırasında bir sıçrama önlenir.
Kompansatörün harici olarak kapatıldığı bu versiyon yalnızca ölçüm kontrolü için kullanılabilir.
B portundan A'ya serbest dönüş akışı çek valf(8) aracılığıyla sağlanır.
Akış Kontrol Vanasının Yapısı 2FRM 6A..-20B/..R
Uygulama Örnekleri
2 yollu akış kontrol vanası 2FRM 6 sembolü
