Hidrolik sisteminiz çalışmaya başladığında suçlu genellikle aşınmış yön kontrol valfidir. Bosch Rexroth ekipmanlarıyla çalışıyorsanız muhtemelen bir noktada 4WE6 serisiyle karşılaşmışsınızdır. Bu valfler endüstriyel hidrolik alanında en çok kullanılanlardır ancak sonsuza kadar dayanmazlar. Rexroth yön valfi 4WE6'nın nasıl doğru şekilde değiştirileceğini anlamak, zamandan, paradan ve birçok hayal kırıklığından tasarruf etmenizi sağlayabilir.
Rexroth yön valfi 4WE6, solenoidle çalıştırılan yön makaralı valf olarak adlandırılan bir valftir. Sisteminizdeki hidrolik sıvının akışını kontrol ederek gitmesi gereken yere yönlendirir. Bu valf arızalandığında ekipmanınız hareket etmeyi reddedebilir, yavaş tepki verebilir veya öngörülemez şekilde davranabilir. Değiştirme siparişi vermek için acele etmeden önce, neyle karşı karşıya olduğunuzu ve Rexroth yön valfi 4WE6'nızı değiştirmek için hangi seçeneklerin mevcut olduğunu anlamakta fayda var.
Rexroth Yön Valfi 4WE6 Temellerini Anlamak
Rexroth yön valfi 4WE6, boyut 6 veya NG6 valfler olarak bilinen standartlaştırılmış bir valf ailesine aittir. Bu boyutlandırma, sektörde genellikle D03 veya CETOP 3 olarak adlandırılan ISO 4401-03-02-0-05 standardına uygundur. Bu standardizasyon, bir Rexroth yön valfi 4WE6'yı değiştirmeniz gerektiğinde aslında iyi bir haber çünkü montaj modelinin evrensel olduğu anlamına geliyor. Bu standardı karşılayan herhangi bir valf, fiziksel olarak aynı alt plakaya cıvatalanacaktır.
Ancak Rexroth yön valfi 4WE6'yı değiştirdiğinizde fiziksel uyumluluk yalnızca başlangıçtır. Valfin model numarası size işlevi hakkında her şeyi anlatır. 4WE6D6X/EG24N9K4 adını taşıyan ortak R900561274 modelini alın. Bu kodun her bir bölümü belirli bir anlama gelir. "4WE6", bunun 6 boyutunda dört yollu bir yön valfi olduğunu belirtir. "D", sıvının valftan farklı konumlarda nasıl aktığını tanımlayan makara sembolünü temsil eder. "EG24" size cihazın 24 volt DC gücüyle çalıştığını söylerken, "N9K4" manuel geçersiz kılma özelliği olduğunu ve bir K4 konektörü kullandığını belirtir.
Bu ayrıntıların doğru olması, Rexroth yön valfi 4WE6'yı değiştirdiğinizde düşündüğünüzden daha önemlidir. Yanlış makara konfigürasyonuna sahip bir valf, doğrudan cıvatalansa bile sıvıyı doğru şekilde yönlendirmez. Benzer şekilde, 24 voltluk bir DC bobini 110 voltluk AC gücüne bağlamak onu anında yok edecektir. Rexroth yön valfi 4WE6'yı değiştirdiğinizde bu spesifikasyonlara tam olarak uymanız gerekir.
Rexroth yön valfi 4WE6 serisi, 350 bar'a kadar basınçları yönetir ve dakikada 80 litreye kadar akış sağlar. Bunlar küçük sayılar değildir; Rexroth yön valfi 4WE6'nın endüstriyel uygulamalarda bu kadar yaygın olmasının nedeni budur. Tasarım, yüksek güçlü ıslak solenoid olarak adlandırılan şeyi kullanıyor; bu, elektromanyetik bobinin hidrolik sıvıyla çevrelendiği anlamına geliyor. Bu tasarım soğutmaya yardımcı olur ve Rexroth yön valfi 4WE6'ya yapışmaya neden olabilecek kirlenmenin üstesinden gelmesi için yeterli gücü verir.
Rexroth Yön Valfi 4WE6'nız Neden Arızalanıyor?
Rexroth yön valfi 4WE6'yı değiştirmeden önce, neden arızalandığını anlamanıza yardımcı olur. Rexroth yön valfi 4WE6 ile ilgili en yaygın sorun makara yapışmasıdır. Valf makarası, mikron cinsinden ölçülen boşluklarla hassas bir şekilde işlenmiş bir deliğin içinde hareket eder. Kirlilik bu boşluğa girdiğinde zımpara kağıdı gibi davranarak solenoid makarayı hareket ettirmek için yeterli kuvvet üretemeyene kadar sürtünmeyi artırır.
Kirlenme, Rexroth yön valfi 4WE6 kullanan sistemlerdeki çeşitli kaynaklardan gelir. Bazen bakım sırasında giren kirdir. Daha sıklıkla, sistemin başka bir yerindeki aşınmadan kaynaklanan metal parçacıkları veya bozulmuş hidrolik sıvısından kaynaklanan birikintiler söz konusudur. Bu parçacıklar makara ile delik arasına yerleşerek mekanizmayı bozar. Bu gerçekleştiğinde, Rexroth yön valfi 4WE6 vites değiştirmede başarısız olabilir, vitesi yavaşlayabilir veya bir konumda sıkışıp kalabilir.
Rexroth yön valfi 4WE6'daki bir başka arıza modu da iç sızıntıdır. Kirleticiler makara alanlarını geçerken hassas yüzeylere zarar verirler. Bu oyuklar sıvının içeriye sızması için yollar oluşturarak sistem verimliliğini azaltır ve bileşenlerin yavaş hareket etmesine veya tutma gücünün kaybolmasına neden olur. Rexroth yön valfiniz 4WE6'nızda çizilme meydana geldiğinde, temizlik sorunu çözmez. Valfin değiştirilmesi gerekiyor.
Daha az sıklıkta olsa da, Rexroth yön valfi 4WE6'da da elektrik arızaları meydana gelir. Solenoid bobinler aşırı ısınmadan, yalıtımın bozulmasından veya kısa devrelere neden olan kirlenmeden dolayı arızalanabilir. Rexroth yön valfi 4WE6'nın gövde sıcaklığı çalışma sırasında 115°C'yi aşmamalıdır. Bobinleriniz sürekli yanıyorsa sistemde başka bir sorun var demektir.
Birçok insanın gözden kaçırdığı önemli bir nokta var: Eğer bir Rexroth yön valfi 4WE6'yı kirlenme sorununu çözmeden değiştirirseniz, yeni valf aynı hızla arızalanacaktır. Rexroth yön valfi 4WE6 hastalık değildir; bu bir semptomdur. Filtreleme sisteminizin, hidrolik sıvıyı, ilk etapta parçacıkların valfe ulaşamayacağı kadar temiz tutması gerekir. Endüstri tavsiyeleri, temizliğin NAS 1638 sınıf 9 veya daha iyisine göre, 10 mikron parçacıklar için en az 75 filtre beta oranıyla korunmasını önermektedir.
Rexroth Yön Valfi 4WE6 Değiştirme Seçenekleriniz
Rexroth yön valfi 4WE6'yı değiştirme zamanı geldiğinde, önünüzde birkaç yol vardır. En güvenli seçim, OEM parçasını Bosch Rexroth'tan sipariş etmektir. 4WE6D6X/EG24N9K4 gibi standart bir Rexroth yön valfi 4WE6 modeli için 379 ile 418 dolar arasında bir ödeme yapmayı bekleyebilirsiniz. Bu ucuz değil, ancak garantili uyumluluk ve orijinal üreticinin desteğini alıyorsunuz.
Fiyat etiketi, birçok kişinin Rexroth yön valfi 4WE6'yı değiştirirken alternatiflere bakmasını sağlar ve meşru seçenekler mevcuttur. D03 standardı, diğer üreticilerin Rexroth yön valfi 4WE6 ile uyumlu valfler ürettiği anlamına gelir. Parker, D1VW serisini sunuyor, Vickers'ın DG4V-3S serisi var ve Huade Hydraulics gibi şirketler, temel modeller için bazen 34 ila 100 dolar kadar düşük fiyatlara, önemli ölçüde daha düşük fiyatlarla doğrudan değiştirme yapıyor.
Bu alternatifler, Rexroth yön valfi 4WE6'yı değiştirdiğinizde iyi çalışabilir ancak bunların dikkatli bir şekilde doğrulanması gerekir. Bir valfin D03 montaj standardını karşılaması, onun Rexroth yön valfi 4WE6'nın hemen yerine geçebileceği anlamına gelmez. Makara işlevini eşleştirmeniz, elektrik özelliklerini doğrulamanız, conta malzemesinin sıvınızla uyumlu olduğunu doğrulamanız ve solenoidin yeterli güce sahip olup olmadığını kontrol etmeniz gerekir. Farklı üreticiler biraz farklı tasarımlar kullanır ve Rexroth yön valfi 4WE6'yı değiştirdiğinizde bu küçük farklılıklar önemlidir.
Örneğin orijinal Rexroth yön valfiniz 4WE6'nız "D" makarasına sahipse eşdeğerini başka bir markanın kataloğunda bulmanız gerekir. Parker'ın D1VW20BNJW'si genel olarak Rexroth yön valfi 4WE6 model 4WE6D6X/EG24N9K4'e eşdeğer kabul edilirken Vickers bunların versiyonu olarak DG4V-3S-2A-MU-H60'ı sunuyor. Bu çapraz referanslar garanti değil, başlangıç noktalarıdır. Rexroth yön valfi 4WE6'nızı değiştirmek için alternatif bir markaya karar vermeden önce, eşleşmeyi doğrulamak için teknik destek ile iletişime geçin.
Rexroth yön valfi 4WE6 model numaranız "SO" kodlarıyla bitiyorsa veya alışılmadık özelliklere sahipse özellikle dikkatli olun. Bunlar, özel delikleri, benzersiz yay oranlarını veya değiştirilmiş bobinleri içerebilecek özel modifikasyonları gösterir. Bu Rexroth yön valfi 4WE6 üniteleri için OEM parçalarına bağlı kalmak genellikle tek güvenli seçimdir. Genel çapraz referans tabloları yalnızca standart konfigürasyonları kapsar.
Rexroth Yön Valfi 4WE6 Değiştirme Süreci
Rexroth yön valfi 4WE6'nın değiştirilmesi mekanik olarak karmaşık değildir ancak ayrıntılara dikkat gerektirir. Alt plaka montaj yüzeyini iyice temizleyerek başlayın. Buradaki herhangi bir kir veya kalıntı, sızdırmazlığın düzgün şekilde sağlanmasını engelleyebilir ve sızıntılara neden olabilir. Montaj yüzeyi pürüzsüz olmalı ve pürüzlülük ortalaması 0,8 mikrometre veya daha iyi olmalıdır.
Yeni Rexroth yön valfi 4WE6'yı cıvataladığınızda doğru torku kullanın: 4 Nm artı veya eksi 1 Nm. Çok gevşekse sızıntı yapabilir; çok sıkı olması durumunda valf gövdesinin çatlaması veya alt plakanın hasar görmesi riskiyle karşı karşıya kalırsınız. Rexroth yön valfiniz 4WE6'nız konumlandırma dübelleri kullanıyorsa cıvataları sıkmadan önce bunların düzgün şekilde oturduklarından emin olun.
Rexroth yön valfi 4WE6'yı değiştirdiğinizde elektrik bağlantıları ekstra özen gerektirir. K4 konnektör standardı üç pinli bir konfigürasyon kullanır: ikisi güç için ve biri koruyucu topraklama için. Kablonuzun gerilim altında olmadığından emin olun. İlk gerilim azaltma noktası, kablonun konnektöre girdiği yerden en fazla 150 milimetre uzakta olmalıdır. İki solenoide sahip Rexroth yön valfi 4WE6 üniteleriyle çalışıyorsanız, aynı anda yalnızca birine enerji verilmesi gerektiğini unutmayın. Her ikisinin aynı anda etkinleştirilmesi valfe zarar verebilir.
Rexroth yön valfi 4WE6'nızı değiştirdikten sonra birçok kişinin atladığı bir adım gelir ve bu daha sonra sorunlara neden olur. Sistemdeki havayı boşaltmanız gerekiyor. Islak solenoid tasarımı, bobin odalarının hidrolik sıvıyla dolması anlamına gelir. Bu boşluklarda hava sıkışırsa, bu durum vananın tepki süresini etkiler ve kararsız davranışlara neden olabilir. Devredeki havayı dışarı çıkarmak için valfi ileri geri hareket ettirerek sistemi birkaç tam döngü boyunca çalıştırın.
Rexroth yön valfi 4WE6'yı değiştirdikten sonra makineyi tekrar tam çalışır duruma getirmeden önce kurulumu test edin. Montaj cıvataları ve bağlantı noktası bağlantılarının çevresinde dış sızıntı olup olmadığını kontrol edin. Vananın her iki yönde de düzgün şekilde kaydığını ve enerji kesildiğinde nötr konumuna geri döndüğünü doğrulayın. Rexroth yön valfiniz 4WE6'nın manuel geçersiz kılma özelliği varsa, sorunsuz çalışıp çalışmadığını test edin. Bir soruna işaret edebilecek olağandışı seslere veya titreşimlere dikkat edin.
Yeni Rexroth Yön Valfinizi 4WE6 Son Hale Getirin
Rexroth yön valfi 4WE6'yı değiştirdikten sonra odak noktanız önlemeye odaklanmalıdır. Rexroth yön valfi 4WE6'nızın ömrünü uzatmanın en iyi yolu hidrolik sıvınızı temiz tutmaktır. Bu, filtreleri zamanında değiştirmekten daha fazlası anlamına gelir. Sıvı durumunu aktif olarak izlemeniz gerekir.
Rexroth yön valfi 4WE6'yı değiştirdikten sonra düzenli sıvı örneklemesi ve analizi uygulayın. Testler, bileşenlere zarar verecek seviyelere ulaşmadan önce kirliliği yakalayacaktır. Analiz parçacık sayısının arttığını gösteriyorsa kaynağı bulun. Sisteminizde bir şeyler aşınıyor ya da dışarıdan pislik giriyor. Daha sıkı filtrelemek yerine bu sorunu çözün.
Filtre öğelerinizi düzenli olarak kontrol edin ve bunları yalnızca takvim tarihlerine göre değil, duruma göre değiştirin. Filtrenin üzerindeki diferansiyel basınç göstergesi, filtrenin ne zaman tıkandığını size söyleyecektir. Baypas valfi açılıncaya kadar beklemeyin, filtrelenmemiş sıvıyı sisteme geri boşaltın; bu, Rexroth yön valfi 4WE6'nıza zarar verebilir.
Rexroth yön valfi 4WE6 için sıcaklık kontrolü de önemlidir. Hidrolik sistemler ısı üretir ve ısı, sıvıyı daha hızlı bozar. Sisteminiz sürekli olarak ısınıyorsa daha iyi soğutmaya ihtiyacınız olabilir. Özellikle solenoid bobinlerdeki valf gövdesi sıcaklığını izleyin. 115°C'ye yaklaşan sıcaklıklar, Rexroth yön valfi 4WE6'nın çok fazla çalıştığını veya bobinin uygulamaya doğru şekilde eşleşmediğini gösterir.
Özellikle kritik ekipmanlar için yedek bir Rexroth yön valfi 4WE6'yı yanınızda bulundurmayı düşünün. Rafınızda duran Rexroth yön valfi 4WE6'nın maliyeti, bir valf beklenmedik bir şekilde arızalandığında teslimatı beklerken karşılaşacağınız aksama süresinden daha azdır. Bu, özellikle teslim süreleri dört ila altı hafta olan OEM Rexroth parçalarını kullanıyorsanız geçerlidir.
Rexroth yön valfi 4WE6'yı değiştirdiğinizde ne takacağınızı belgeleyin. Tam model numarasını, tedarikçiyi, tarihi ve eski valfin durumuyla ilgili gözlemlerinizi yazın. Bu bilgiler gelecekte parça ihtiyacınız olduğunda veya benzer sorunları giderirken değerli hale gelir.
Rexroth Yön Valfi 4WE6 Değiştirme Maliyeti ve Süresi
Rexroth yön valfi 4WE6'yı değiştirmenin toplam maliyeti, yalnızca valf fiyatından fazlasını içerir. Arıza süresini, işçiliği ve olası sistem değişikliklerini hesaba katmanız gerekir. OEM Rexroth yön valfi 4WE6 parçalarını satın alıyorsanız, hızlandırılmış nakliye için fazladan ödeme yapmadığınız sürece bu dört ila altı haftalık teslim süresine bütçe ayırın. Huade gibi alternatif markalar genellikle iki ila üç hafta içinde daha hızlı gönderilir ve bu, ekipmanın çalışmaması durumunda önemli olabilir.
Rexroth yön valfi 4WE6'yı değiştirdiğinizde işçilik maliyetleri erişilebilirliğe göre değişir. Kolayca erişilebilen bir manifold üzerine monte edilen bir valfın değiştirilmesi bir saat sürebilir. Bir makinenin derinliklerine gömülen bir makine önemli ölçüde sökülmeyi gerektirebilir ve bu da basit bir valf değişimini birkaç günlük bir projeye dönüştürebilir. Uygun sistem kanaması ve sonrasında test için zamanı hesaba katın.
Rexroth yön valfi 4WE6'yı değiştirdiğinizde maliyet ve risk arasında bir denge vardır. OEM parçalar uyumluluk endişelerini ortadan kaldırır ancak maliyeti daha yüksektir. Alternatif markalar yüzde 20 ila 30 oranında tasarruf sağlayabilir ancak önceden daha fazla doğrulama çalışması gerektirir. Kritik olmayan uygulamalar için tasarruflar ekstra çabaya değer olabilir. Arızanın önemli üretim kayıpları veya güvenlik riskleri anlamına geldiği ekipmanlar için OEM primi ucuz bir sigortadır.
Rexroth yön valfi 4WE6'yı değiştirdiğinizde büyük resmi de düşünün. Eğer valfiniz kirlenmeden öldüyse, sadece onu değiştirmek hiçbir şeyi çözmez. Filtrelemeyi yükseltmeniz gerekiyor, bu da artık maliyeti artırıyor ancak yalnızca yön valfini değil, tüm hidrolik bileşenlerinizi koruyarak uzun vadede para tasarrufu sağlıyor.
Ne Zaman Uzman Yardımı Alınır?
Bazı durumlarda, değiştirme işini kendiniz halletmek yerine profesyonel yardım gerekir. Rexroth yön valfi 4WE6 sisteminiz özel sipariş kodlu veya özel konfigürasyonlu valfler kullanıyorsa Rexroth veya yetkili bir distribütörle iletişime geçin. Spesifikasyonları doğrulayabilir ve doğru parçaları tedarik edebilirler. Kısmi bilgiye dayanarak değiştirmeye çalışmak çoğu zaman kötü sonuçlanır.
Rexroth yön valfi 4WE6'yı değiştirdiyseniz ancak sorunlar devam ediyorsa başka bir sorun var demektir. Valfleri değiştirmeye devam etmek sistem düzeyindeki bir sorunu çözmez. Bir hidrolik uzmanı, valf çalışmasını etkileyen basınç sorunları, akış sorunları veya elektrik arızalarıyla mı uğraştığınızı teşhis edebilir.
Rexroth yön valfi 4WE6'yı kullanan yüksek değerli veya kritik ekipmanlar için profesyonel kurulum, maliyete değer olabilir. Deneyimli teknisyenler, değiştirme işleminin ilk seferde doğru yapılmasını sağlayan özel bilgi ve araçları getirir. Ayrıca ilgili sorunları, arızalara neden olmadan önce tespit edebilirler.
Rexroth Yön Valfi 4WE6 ile İleriye Doğru Hareket Etmek
Rexroth yön valfi 4WE6'nın başarılı bir şekilde değiştirilmesi, neyle çalıştığınızı anlamanızı, doğru yedek parçayı seçmenizi, doğru şekilde monte etmenizi ve orijinal arızaya neden olan koşulları ele almanızı gerektirir. D03 standardı, Rexroth yön valfi 4WE6'yı değiştirdiğinizde size seçenekler sunar, ancak bu seçenekleri akıllıca kullanmak, teknik özellikler ve uyumluluk konusunda ödevinizi yapmak anlamına gelir.
Rexroth yön valfi 4WE6, hidrolik sistemin yalnızca bir bileşenidir. Güvenilirliği sıvının temizliğine, uygun elektrik gücüne, doğru kuruluma ve uygun uygulamaya bağlıdır. Değiştirmeye, izole bileşen değişimi yerine genel sistem bakımının bir parçası olarak yaklaştığınızda, ekipmanınızdan daha iyi sonuçlar ve daha uzun ömür göreceksiniz.

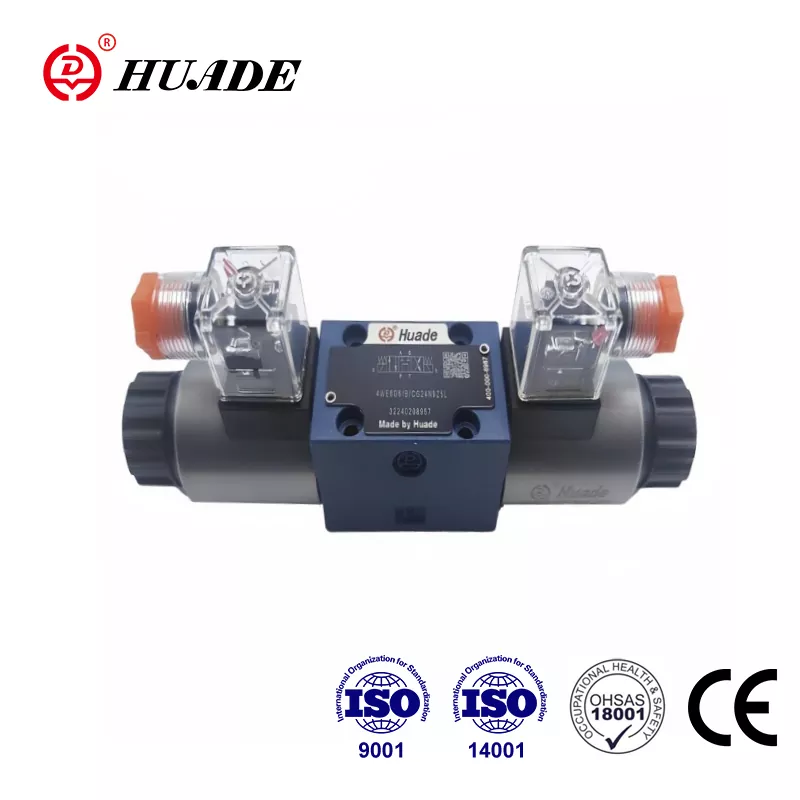

İster OEM Rexroth yön valfi 4WE6 parçalarını, ister Huade'nin veya diğer üreticilerin nitelikli alternatiflerini seçin, önemli olan teknik özellikleri tam olarak eşleştirmek ve daha sonra sistemi düzgün bir şekilde korumaktır. Bunu yaptığınızda yedek Rexroth yön valfiniz 4WE6 size yıllar boyu güvenilir hizmet sunacaktır.
