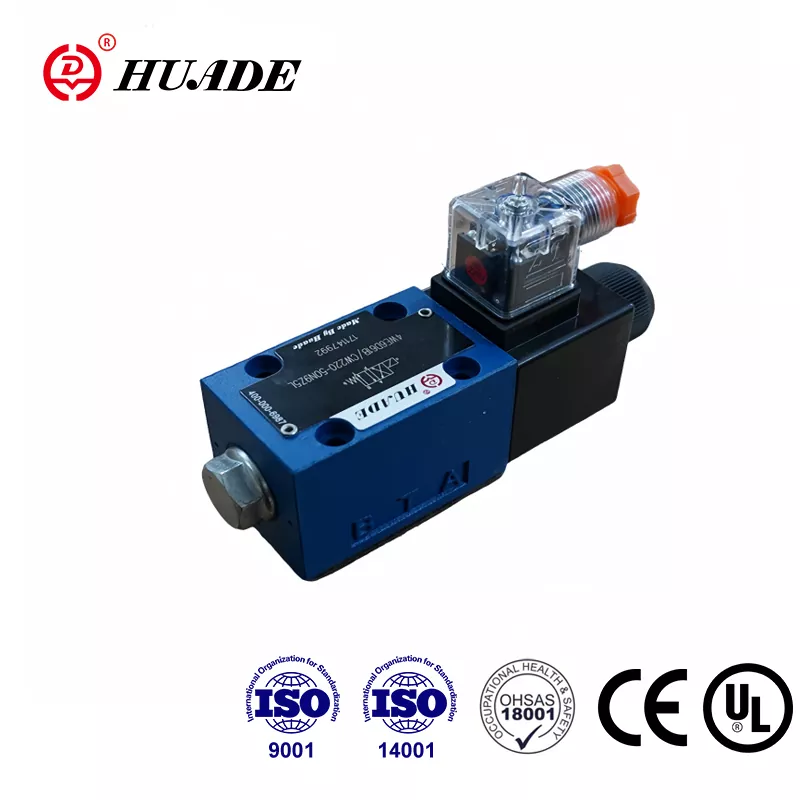

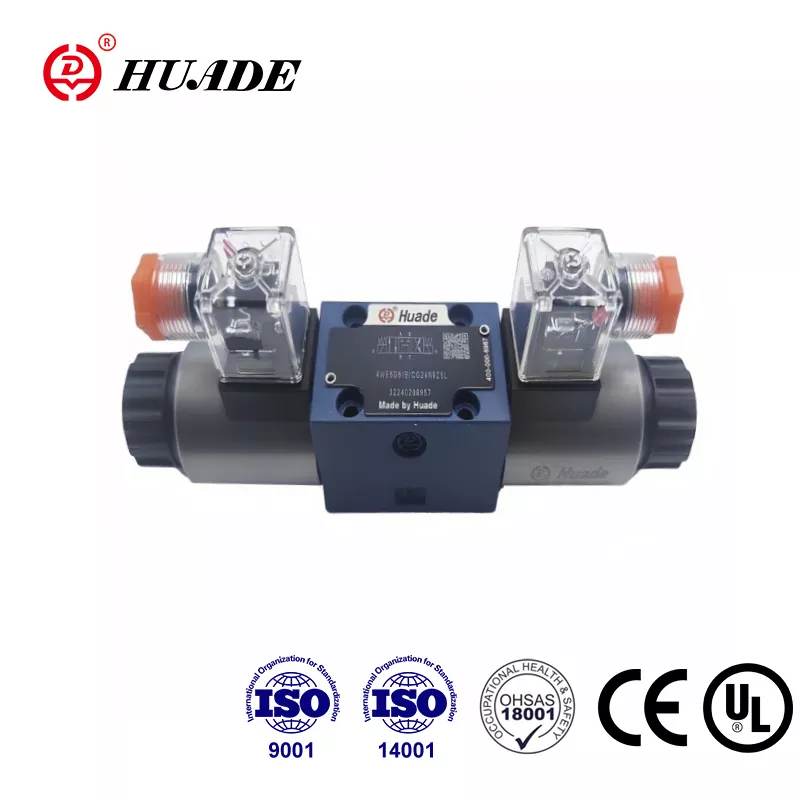

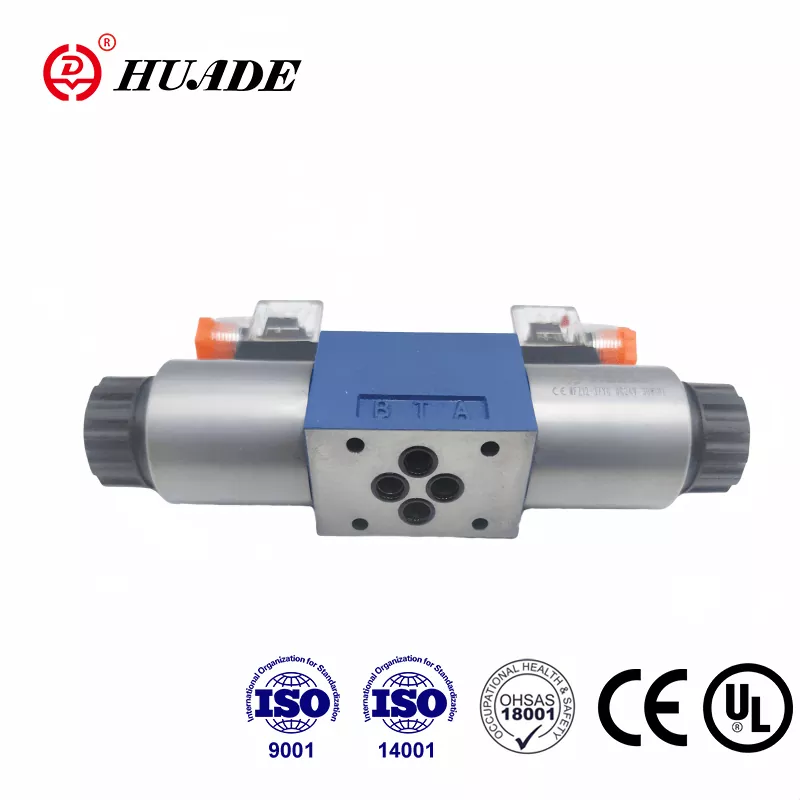

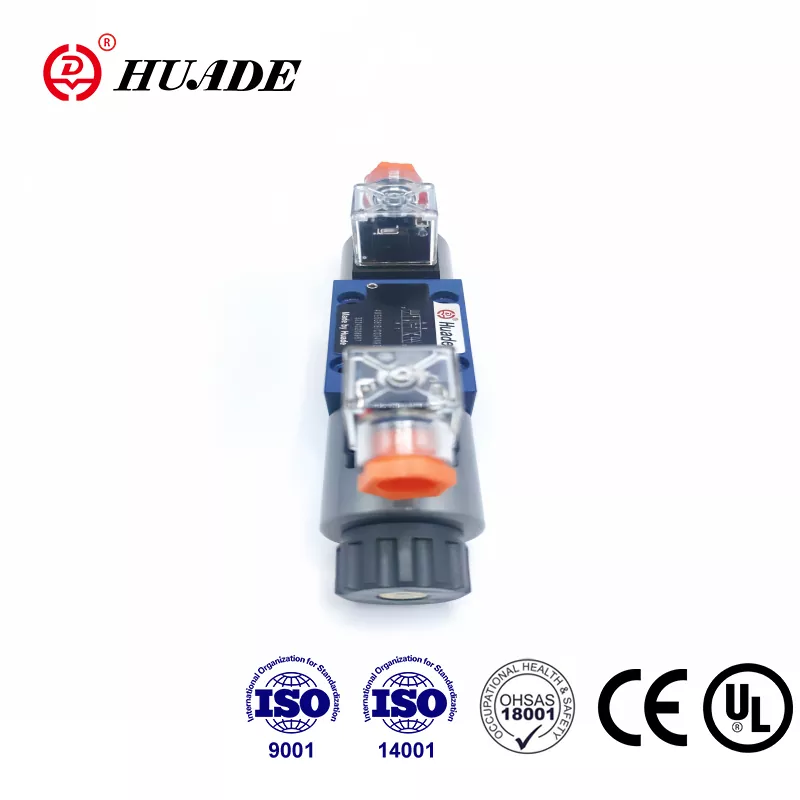

Çin'in hidrolik endüstrisinde lider bir üretici olan Huade, 1979'dan itibaren Rexroth ile iki kez işbirliği yaptı. Huade® 4WE 6 Y yönlü makara valfi, çeşitli endüstriyel ortamlarda yaygın olarak kullanılmaktadır. Rexroth tarafından sunulan modelin yerini alabilir. Çin'de ve yabancı ülkelerde çılgınca satılıyor. Huade, her yön valfinin üstün performansa sahip olmasını sağlamak için kaliteye büyük önem vermektedir. Huade, dünyanın her yerinden ithal edilen 750 gelişmiş üretim ekipmanına sahiptir. Solenoid yön valfi serisi CE sertifikasını geçti. Fabrika ISO9001, ISO14001 ve ISO45001'i geçti. Huade® hidrolik solenoid valfler, istikrarlı performansı nedeniyle askeri endüstride ve Çin'deki diğer alanlarda yaygın olarak kullanılmaktadır.
|
Hidrolik |
|||
|
Maksimum çalışma basıncı Port A,B,P (Mpa) |
35,0'a kadar |
||
|
T Limanı (㎫) |
21(-);16(～) |
||
|
A ve B sembolleriyle T bağlantı noktası drenaj bağlantı noktası olarak kullanılmalıdır |
|||
|
Maks. akış (L/dak) |
80(-);60(～) |
||
|
Basınç sıvısı |
Mineral Yağlar veya Fosfat Ester |
||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||
|
Basınçlı sıvı sıcaklık aralığı （°C） |
-30~+80 |
||
|
Kirlenme derecesi |
NAS 1638 sınıf9'a göre hidrolik sıvının izin verilen maksimum kirlenme derecesi. |
||
|
Elektrik |
|||
|
Gerilim tipi |
DC |
Alternatif Akım 50/60Hz |
|
|
Mevcut voltajlar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Güç tüketimi (W) |
30 |
||
|
Tutma gücü (VA) |
- |
50 |
|
|
Açma gücü (VA) |
- |
220 |
|
|
Görev |
sürekli |
||
|
IS0 6403'e geçiş süresi |
AÇIK (ms) |
25 ila 45 |
10 ila 20 |
|
KAPALI (ms) |
10 ila 25 |
15 ila 40 |
|
|
DIN'e göre koruma |
IP 65 |
||
|
Anahtarlama frekansı (döngü/saat) |
15000'e kadar |
7200'e kadar |
|
|
Elektrik bağlantıları ile koruyucu iletken (PE) |
|||
Özellikler:
▶ Doğrudan solenoidle çalıştırılan yön makaralı valfin yüksek performanslı versiyonu
▶ Çıkarılabilir bobinli ıslak pimli DC veya AC solenoidleri
▶ Solenoid bobin 90° döndürülebilir
▶ Bireysel veya merkezi bağlantı olarak elektrik bağlantıları
▶ Bobin değiştirilirken basınç geçirmez bölmenin açılmasına gerek yoktur
▶ Elle geçersiz kılma, isteğe bağlı
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
4WE 6 Y tipi yön valfleri, solenoidle çalıştırılan yön makaralı valflerdir. Bir akışkanın başlamasını, durmasını ve yönünü kontrol ederler.
Yön kontrol valfleri 4WE 6 temel olarak mahfaza (1), bir veya iki solenoid (2), kontrol makarası (3) ve bir veya iki geri dönüş yayından (4) oluşur. Enerjisiz durumda kontrol makarası (3), geri dönüş yayları (4) (impuls makaraları hariç) aracılığıyla nötr veya başlangıç konumunda tutulur. Kontrol makarası (3), ıslak pin solenoidleri (2) aracılığıyla çalıştırılır. . Solenoidlerin (2) kuvveti, kontrol makarası (3) üzerindeki piston (5) aracılığıyla etki eder ve bunu nötr konumundan gerekli son konuma iter. Bu, P'den A'ya ve B'den T veya P'ye serbest akış sağlar. B'ye ve A'dan T'ye.
Solenoidin (2) enerjisi kesildiğinde kontrol makarası (3) geri çekme yayları (4) yardımıyla nötr konuma getirilir.
İsteğe bağlı elle kumanda (6), solenoide enerji vermeden kontrol makarasının (3) hareket etmesine olanak sağlar.
WE 6 61B'nin yapı şeması
