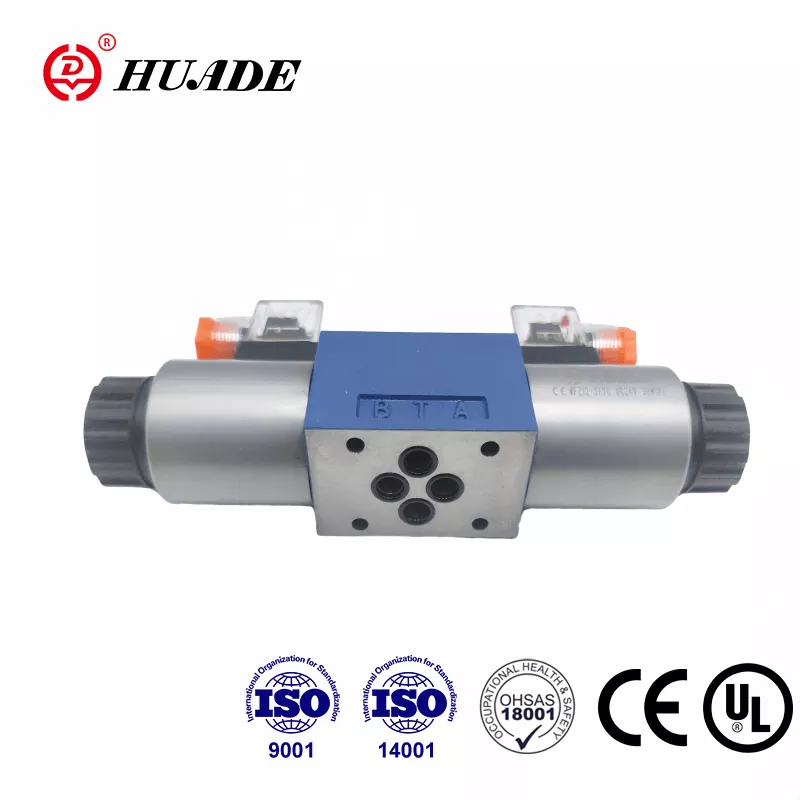

Hidrolik sistemlerle çalışırken, her gün, her vardiyada çalışan bileşenlere ihtiyacınız vardır.4WE10 yön kontrol valfitam da bu nedenle dünya çapındaki fabrikalarda itibarını kazanmıştır. Bu yön kontrol valfi piyasadaki en gelişmiş teknoloji olmasa da 4WE10, hidrolik sıvı akışının kontrol edilmesi gibi önemli bir işi dikkate değer bir tutarlılıkla yerine getirir.
The 4WE10 valfbasit bir prensiple çalışır. Elektromanyetik bir bobin, hidrolik yağ yollarını açan ve kapatan valf gövdesi içindeki bir makarayı iter. Bobine enerji verdiğinizde makara hareket eder. Elektriği kestiğinizde bir yay onu orijinal konumuna döndürür. 4WE10'un tasarımı doğrudan etkilidir; yani elektrik sinyali ile mekanik hareket arasında pilot aşama veya karmaşık mekanizma yoktur.
4WE10'un NG10 Standardını Anlamak
The 4WE10 yön kontrol valfiCETOP 5 veya ISO 4401-05 olarak da bilinen NG10 montaj standardına uygundur. Bu standardizasyon, yön kontrol valfleri için düşündüğünüzden daha önemlidir. Bu, montaj plakanızı yeniden tasarlamanıza veya sisteminizin tesisatını yenilemenize gerek kalmadan, bir üreticinin 4WE10'unu başka bir üreticinin eşdeğer yön kontrol valfiyle değiştirebileceğiniz anlamına gelir. Bakım ekipleri ve ekipman tasarımcıları için 4WE10'un bu değiştirilebilirliği baş ağrılarını ve maliyetleri azaltır.
The 4WE10 valfdört ana bağlantı noktası üzerinden bağlanır: basınç girişi için P, aktüatörlerinize bağlanan iki çalışma bağlantı noktası için A ve B ve tanka geri dönüş hattı için T. Bu dört yollu konfigürasyon, 4WE10'a çift yönlü hareket üzerinde kontrol sağlar; bu nedenle, uzaması ve geri çekilmesi gereken silindirleri kontrol eden bu yön kontrol valflerini bulacaksınız.
4WE10 Yön Kontrol Valfinin Teknik Özellikleri
The 4WE10Belirli modele bağlı olarak 315-350 bar'a kadar basınçla başa çıkabilir, bu da yaklaşık 4.569 PSI anlamına gelir. Bu, aşırı ağır iş alanlarına girmeden çoğu endüstriyel makine için yeterlidir. 4WE10'un nominal akış hızı dakikada 120 litredir, ancak bu yön kontrol valfi gerektiğinde dakikada 160 litreye kadar çıkabilir. Referans olarak dakikada 120 litre, kabaca dakikada 31,7 galona eşittir.
Bu sayılar nerede olduğunu tanımlar.4WE10 valfsisteminize uygundur. Yön kontrol valfiniz aracılığıyla sürekli olarak daha yüksek akışlar çalıştırıyorsanız, ısı üreten ve enerji israfına neden olan basınç düşüşlerini görmeye başlayacaksınız. 4WE10'da akış ve basınç düşüşü arasındaki ilişki doğrusal değildir; kare yasaya göre değişir; bu, akış hızınızı iki katına çıkarmanın basınç kaybınızı dört katına çıkarması anlamına gelir. Dakikada nominal 120 litrede, 4WE10 yön kontrol valfiniz yaklaşık 12 bar basınç düşüşü gösterecektir; bu, faydalı işten ziyade ısıya dönüşen enerjiyi temsil eder.
4WE10 Makara Çeşitleri ve Uygulamaları
The 4WE10 valfD, E, G ve H gibi harflerle tanımlanan farklı makara konfigürasyonları mevcuttur. Her harf, yön kontrol valfi orta pozisyonda olduğunda akışkan yollarına ne olacağını tanımlar ve doğru 4WE10 konfigürasyonunun seçilmesi, makinenizin nasıl davranacağı açısından önemlidir.
The 4WE10 H-makaraorta konumdaki tüm bağlantı noktalarını engeller. Bu, silindirinizi yük altında bile tam olarak olduğu yerde tutan bir hidrolik kilit oluşturur. Bu 4WE10 konfigürasyonunu, kaynak işlemi sırasında kelepçeyi kapalı tutmak gibi konumlandırma doğruluğu önemli olduğunda kullanırsınız. Dezavantajı, sıkışan yağın herhangi bir termal genleşmesinin yön kontrol valfinizdeki basıncı arttırabilmesidir, bu nedenle tasarımınızda bunu hesaba katmanız gerekir.
The 4WE10 G makarasıbasınç portunu doğrudan orta konumdaki tanka bağlar. Bu yön kontrol valfi konfigürasyonu, 4WE10 boşta beklerken sistem basıncını neredeyse sıfıra düşürerek pompanızın yükünü boşaltır. Makinenin çevrimler arasında beklediği baskı uygulamalarında yaygındır. Pompanız çalışıyor ancak 4WE10 valfi sayesinde yüksek basınca karşı mücadele etmiyor, bu da enerji tasarrufu sağlıyor ve ısıyı azaltıyor.
The 4WE10 E-makarabasınç portunu bloke eder ancak çalışma portlarını tanka bağlar. Bu, yön kontrol valfi yoluyla pompadan yeni akışın oluşmasını engellerken, aktüatörlerinizde sıkışan basıncın tahliye edilmesini sağlar. 4WE10 sisteminizde bir sonraki döngü başlamadan önce kalan basıncı boşaltmanız gerektiğinde kullanışlıdır.
Farklı uygulamalar farklı davranışlar gerektirir ve standartlaştırılmış harf kodları, uzun teknik açıklamalara gerek kalmadan tam olarak hangi 4WE10 yön kontrol valfine ihtiyacınız olduğunu belirlemenizi kolaylaştırır.
4WE10 Yön Kontrol Valfınızın Takılması
Montaj4WE10Basittir ancak birkaç ayrıntıya dikkat etmeniz gerekir. Yön kontrol valfi herhangi bir yönde monte edilebilir, ancak bakım kolaylığı için 4WE10'unuzdaki elektrik bağlantılarının nereye bağlanacağını düşünmelisiniz. Bobinler çıkarılabilir ve kendi eksenleri etrafında 360 derece dönebilir; bu, 4WE10 kurulumunuzda dar alanlarla uğraşırken size yardımcı olur.
Çoğu zaman gözden kaçan bir detay4WE10 valfdönüş hattı basıncıdır. Ana portlar 350 bara dayanabilirken, yön kontrol valfinizdeki tank portu 160 barın altında kalmalıdır. Ortak bir dönüş hattını paylaşan birden fazla 4WE10 ünitesi çalıştırıyorsanız, bir yön kontrol valfinden kaynaklanan basınç artışları diğerlerini etkileyebilir. Karşı basınç 4WE10'unuzda istenmeyen makara hareketine bile neden olabilir. Her 4WE10 dönüş hattında ayrı çek valf kullanılması veya yeterli hat boyutunun sağlanması bu sorunu önler.
The 4WE10 yön kontrol valfidevreye alma veya sorun giderme sırasında elle çalıştırmanıza olanak tanıyan manuel geçersiz kılma hükümleri içerir. 4WE10'daki bu özellik, tank portunda 50 bar basınç sınırına sahiptir. Bir güvenlik fonksiyonu olarak veya yön kontrol valfinizin düzenli çalışması için tasarlanmamıştır; yalnızca bakım yardımı olarak tasarlanmıştır.
4WE10 Elektriksel Özellikler
En4WE10 yön kontrol valfleri24V DC ile çalışır ancak tesisinizin standartlarına bağlı olarak 12V, 48V, 110V AC ve 220V AC için 4WE10 versiyonlarını da bulabilirsiniz. 4WE10 bobini, endüstriyel yön kontrol valfleri için endüstri standardı haline gelen DIN EN 175301-803 elektrik konnektörü aracılığıyla bağlanır. Birçok 4WE10 versiyonu, bobine enerji verildiğinde yanan ve multimetreye ihtiyaç duymadan hızlı görsel onay sağlayan bir LED göstergesi içerir.
The 4WE10'larBobin tasarımında ıslak pimli yapı kullanılır; bu, yön kontrol valfinden akan hidrolik yağ ile doğrudan temas halinde olduğu anlamına gelir. 4WE10'daki bu yağ teması birçok yararlı şey yapar. Bobini soğutarak yön kontrol valfinizdeki termal aşırı yükü önler. Mekanik titreşimi ve gürültüyü azaltarak 4WE10'un sessiz çalışmasını sağlar. Ayrıca yön kontrol valfinizde bobin ömrünü uzatan yağlama sağlar. Dezavantajı ise, 4WE10'unuzda bir bobin arızası varsa, değiştirmeden önce sistemin o bölümünü boşaltmanız veya izole etmeniz gerekmesidir; ancak çıkarılabilir tasarım, yön kontrol valfi için bu işlemi nispeten hızlı hale getirir.
4WE10 Valfinin Sıvı Gereksinimleri
The 4WE10 yön kontrol valfi55°C'de viskozitesi yaklaşık 37 mm²/s olan mineral bazlı hidrolik yağ beklemektedir. 4WE10, 2,8'den 380 mm²/s'ye kadar geniş bir aralığı tolere eder, ancak aşırı uçlarda çalışmak, yön kontrol valfinizin performansını etkiler. Çok ince yağ, 4WE10'daki iç sızıntıyı artırırken, kalın yağ, tepki süresini yavaşlatır ve yön kontrol valfindeki basınç düşüşünü artırır.
Kontaminasyon kontrolü önemli ölçüde önemlidir4WE10 valfhayat. Yön kontrol valfleri için tavsiye, 10-16 mikron filtreleme ile ISO 4406 20/18/15 veya daha iyi temizliktir. Bu kulağa aşırı derecede kesin gelebilir, ancak 4WE10'unuzdaki makara ile delik arasındaki boşluklar, yön kontrol valfi tasarımına bağlı olarak 5-25 mikron aralığında ölçülür. Bu boyut aralığındaki parçacıklar zımpara kağıdı gibi davranarak 4WE10'unuzdaki her bir bağlantı noktasını diğerlerinden ayıran hassas yüzeyleri aşındırır.
Sert parçacıklar zamanla sızıntıyı artıran çizikler oluşturur.4WE10 yön kontrol valfi. Yumuşak kirletici maddeler ve su, korozyonu teşvik edebilir veya çamur birikintileri oluşturabilir. Her iki durumda da 4WE10 valf performansınız düşer. Gerçekten kirli sistemlerde, 4WE10 makarasının düzgün hareket etmeyi reddettiği veya yön kontrol valfinde yavaş yavaş merkez konuma döndüğü yerlerde yapışma görebilirsiniz.
4WE10 Basınç Düşüşü ve Sistem Verimliliği
Basınç düşüşünü anlamak, daha verimli sistemler tasarlamanıza yardımcı olur.4WE10 valf. Dakikada 60 litrede yön kontrol valfiniz yaklaşık 3 bar düşer. Dakikada 100 litreyle bu, 4WE10'da 8 bar'a çıkıyor. Dakikada maksimum 120 litrede yön kontrol valfinde 12 bar kaybedersiniz.
Belirli bir akış oranındaki her basınç düşüşü çubuğu, vücudunuzda ısıya dönüştürülen gücü temsil eder.4WE10. Formül basittir: Güç kaybı, akış hızı çarpı basınç düşüşüne eşittir. Yön kontrol valfınızdan 8 barlık bir düşüşle dakikada 100 litre, bu yaklaşık 1,3 kilowatt ısı demektir. Sisteminizin 4WE10 tarafından üretilen ısıyı bir soğutucu aracılığıyla veya daha yüksek yağ sıcaklıklarını kabul ederek dağıtması gerekir.
Verimliliğin önemli olduğu sistemler için akış hızlarını dakikada 80 litrenin altında tutmak4WE10 yön kontrol valfivana boyutu ile ısı üretimi arasında daha iyi bir denge sağlar. 4WE10'un verimli bir şekilde başa çıkabileceğinden daha yüksek akışlara ihtiyacınız varsa, bir sonraki boyutu düşünün veya paralel olarak birden fazla yön kontrol valfi kullanın.
4WE10 Anahtarlama Süresi ve Yanıtı
The 4WE10 valfTipik olarak 70-120 milisaniyede geçiş yapar; bu, çoğu endüstriyel uygulama için yeterince hızlıdır ancak anlık değildir. Yön kontrol valfindeki dahili sönümleme özellikleri, geçişi yumuşatarak bileşenlere zarar verebilecek veya gürültü yaratabilecek hidrolik şokları önler. Anahtarlama olayı sırasında yağ akışını ölçen 4WE10 makarasında tasarlanmış küçük delikler ve odalar bulacaksınız.
Bazı4WE10 yön kontrol valfimodeller, anahtarlama hızını ayarlamanıza olanak tanıyan harici ayar vidaları içerir. Bu, birden fazla 4WE10 ünitesi ortak hatları paylaştığında kullanışlı hale gelir ve yön kontrol valfi sisteminizde geçici basınç değişimlerini önlemek için anahtarlama sürelerini kademeli olarak ayarlamanıza olanak tanır.
4WE10 Yön Kontrol Valfinin Genel Uygulamaları
bulacaksın4WE10 valflerendüstriyel ortamlar boyunca. Takım tezgahı uygulamaları, bir silindirin kesme işlemi sırasında güçlü bir şekilde uzaması ve konumunu koruması gereken iş parçası kelepçelemesi için 4WE10 yön kontrol valfini kullanır. Enjeksiyon kalıplama makineleri, plastik akışını düzenleyen valf pimlerini kontrol etmek için 4WE10'u kullanır. Otomatik montaj hatları, ayrı konumlandırma hareketleri için al ve yerleştir robotlarında bu yön kontrol valflerini kullanır.
The 4WE10Ayrık kontrolde mükemmeldir; A konumuna gidin, durun, B konumuna gidin, durun. Bu yön kontrol valfi orantısal kontrolü iyi yönetemez çünkü açık veya kapalıdır ve arada hiçbir şey yoktur. 4WE10'un sunduklarının ötesinde değişken hız kontrolüne veya hassas akış düzenlemesine ihtiyacınız varsa, bunun yerine 4WRPE serisindeki oransal yön kontrol valfine geçebilirsiniz.
4WE10 Valfinizin Bakımı
The 4WE10'larçıkarılabilir bobin tasarımı bu yön kontrol valfinin bakımını kolaylaştırır. 4WE10'unuzda bobin arızası oluştuğunda hidrolik sistemi açmadan bobini değiştirebilirsiniz. Elektrik fişini çıkarın, tespit somununu sökün, eski bobini çıkarın ve yenisini yön kontrol valfinize takın. 4WE10 bobini kurulum sırasında dönebilir, böylece elektrik konnektörünü en uygun yere konumlandırabilirsiniz.
İç makara aşınması4WE10 yön kontrol valfisonuçta sızıntının artmasına ve tepkinin yavaşlamasına neden olur. Bir silindirin konumunu koruması gerekirken yavaşça sürüklendiğini veya 4WE10'unuzda geçiş süresinin arttığını fark edebilirsiniz. Bu noktada, ya yön kontrol valfini yeni contalarla ve muhtemelen yeni bir makarayla yeniden inşa etmeyi ya da 4WE10'unuzu tamamen değiştirmeyi düşünüyorsunuz. Ekonomik hesaplama, işçilik maliyetlerinize ve vana fiyatına bağlıdır.
Kontaminasyona bağlı yapışma4WE10aralıklı çalışma veya vites değiştirmede tamamen başarısızlık olarak ortaya çıkar. Bazen sistemi yıkayarak ve filtreleri değiştirerek yön kontrol valfinizin işlevini geri kazanabilirsiniz, ancak 4WE10 makarasında veya deliğinde çizikler oluştuysa yön kontrol valfi için yedek parçalara ihtiyacınız vardır.
4WE10 Yön Kontrol Valfinizin Tedarik Edilmesi
Bosch Rexroth'un yaratıcısı4WE1053 farklı makara konfigürasyonuyla en geniş yön kontrol valfi çeşitliliğini tasarlar ve sunar. 4WE10 valfleri, yön kontrol valfleri için referans standart görevi görür. Hydac, Parker, Eaton Vickers ve Argo Hytos'un tümü aynı arayüze monte edilen uyumlu 4WE10 versiyonları üretmektedir. CML ve Huade gibi Çinli üreticiler, yön kontrol valfleri için montaj standardını koruyan, maliyet açısından rekabetçi 4WE10 alternatifleri üretiyor.
Fiyatlandırma4WE10 yön kontrol valfimiktara, spesifikasyonlara ve tedarikçiye bağlı olarak birim başına yaklaşık 18 ila 38 ABD Doları arasında değişmektedir. 4WE10 üniteleri için minimum sipariş miktarları tek parçadan 50 veya daha fazlasına kadar değişmektedir; daha büyük siparişler daha düşük birim fiyatlara yol açmaktadır. Teslimat süreleri standart 4WE10 konfigürasyonları için genellikle 10-15 gün sürer.
Standardizasyon, kaynak sağlayabileceğiniz anlamına gelir4WE10 yön kontrol valfleribirden fazla tedarikçiden temin edin ve değiştirilebilirliği koruyun. Kritik uygulamalar için, yön kontrol valfleriniz için hiçbir zaman tek bir tedarik zincirine bağımlı olmayacağınızdan emin olmak amacıyla iki farklı üreticiden 4WE10 valfleri stoklayabilirsiniz.
4WE10'un Sınırlamaları ve Alternatifler Ne Zaman Değerlendirilmeli?
The 4WE10 yön kontrol valfitasarlanan rolünü iyi bir şekilde yerine getiriyor ancak açık sınırlamaları var. 4WE10 kontrolünün ikili yapısı, bu yön kontrol valfinin değişken hız veya yumuşak başlatma gerektiren uygulamalar için uygun olmadığı anlamına gelir. Yüksek akıştaki basınç düşüşleri, 4WE10'u sürekli yüksek akışlı işlemlerde verimsiz hale getirir. 4WE10 makara tasarımının doğasında bulunan iç sızıntı, bu yön kontrol valfinin kapalı merkezli konfigürasyonlarda basıncı süresiz olarak tutmayacağı anlamına gelir.
Orantılı kontrole ihtiyacınız varsa4WE10teklifler için entegre elektronik ve oransal solenoidlere sahip yön kontrol valflerine bakın. Çok düşük sızıntıya ihtiyacınız varsa 4WE10 yerine popet tarzı vanaları düşünün. Dakikada 120 litrenin çok üzerinde akışlarla çalışıyorsanız, bir sonraki boyut (NG16 veya NG25), 4WE10 yön kontrol valfinden daha mantıklıdır.
The 4WE10teknoloji olgunlaşmıştır, bu da temel 4WE10 performansında dramatik gelişmeler görmeyeceğiniz anlamına gelir. Hidrolikteki yenilik, entegre tanılama özelliğine sahip oransal ve akıllı yön kontrol valflerine doğru ilerledi. 4WE10, yeteneklerinin gereksinimlerle eşleştiği ve kanıtlanmış, standartlaştırılmış yön kontrol valfi teknolojisinin yeni yaklaşımların avantajlarından daha ağır bastığı uygulamalar için geçerliliğini korur.
Doğru 4WE10 Konfigürasyonunun Seçilmesi
Birini seçmek4WE10 yön kontrol valfisistem parametrelerinizi vananın yetenekleriyle eşleştirmeyi gerektirir. 4WE10 ile verimlilik için gerekli akış hızınızı hesaplayın ve dakikada 80-100 litrenin altında kalmasını sağlayın. Yön kontrol valfiniz için yeterli güvenlik payı ile basıncınızın 315-350 bar sınırında kaldığını doğrulayın. Uygulamanızın ihtiyaç duyduğu merkezleme davranışını sağlayan 4WE10 makara tipini seçin.
Kurulum yerinizde mevcut olan elektrik beslemesini göz önünde bulundurun ve uygun olanı belirtin.4WE10yön kontrol valfiniz için bobin voltajı. Bakım erişimini iyice düşünün; servis gerektiğinde birisi 4WE10'unuzun elektrik konnektörüne ve bobinine ulaşabilir mi? Yön kontrol valfiyle karşı basınç sorunlarını önlemek için dönüş hattı tesisatınızı planlayın.
The 4WE10'largüvenilirlik, basit mekanik tasarımından ve bu yön kontrol valfinin arkasındaki olgun üretim süreçlerinden gelir. 4WE10, çalışma kapsamı dahilinde doğru şekilde uygulandığında ve temel hidrolik sistem uygulamalarına göre bakımı yapıldığında yıllar boyu tutarlı hizmet sunar. Bu güvenilirlik, küresel bulunabilirlik ve rekabetçi fiyatlandırma ile birleştiğinde, 4WE10 yön kontrol valfinin hâlâ üretimde olan eski valf teknolojilerinden biri olmasına rağmen neden endüstriyel hidrolik kontrol için standart bir seçim olarak kaldığını açıklıyor.
Orta düzeyde akış hızlarında gerçekten yalnızca ayrık konum kontrolüne ihtiyaç duyan sistemler için,4WE10 yön kontrol valfipratik ve iyi anlaşılmış bir çözümü temsil eder. Size daha yeni teknolojilerin gelişmişliğini sunmayacaktır, ancak 4WE10 her gün işe gelecek ve işini drama olmadan yapacaktır.
