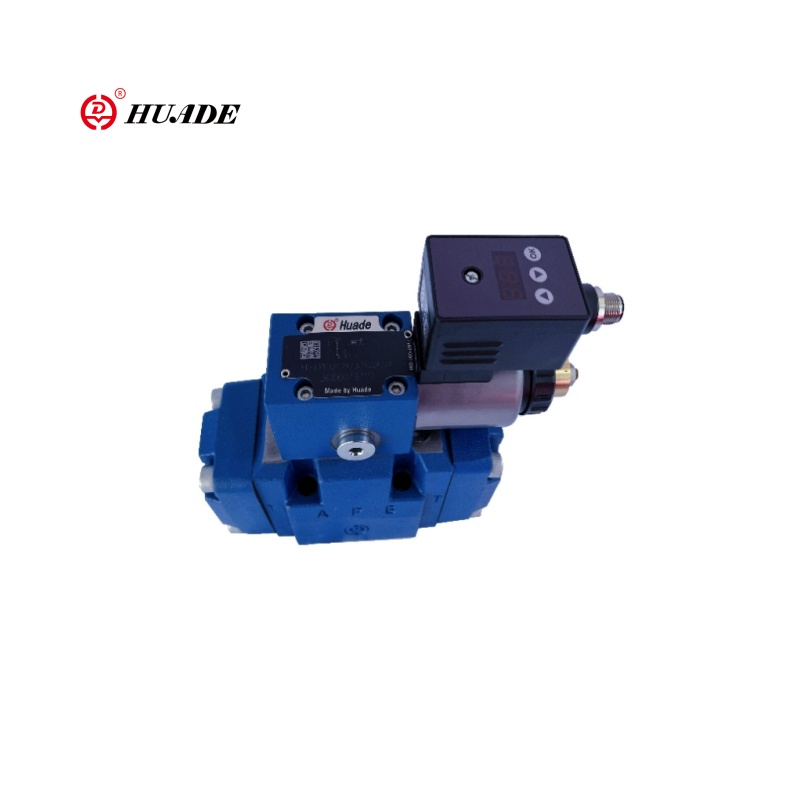

Orantılı basınç azaltma valfi 3drem-7x

3DREM-7X, üç yönlü pilot ambalajlı orantılı basınç indirgeme valfidir. 3dre/3dree serisi ile karşılaştırıldığında. Orantılı basınç indirgeme valfi 3drem-7x daha iyi entegre sensörlere veya iletişim arayüzlerine sahiptir. Valf 3drem-7x'in temel fonksiyonu, çıkış basıncını elektrik orantılı bir şekilde kontrol etmektir. Üç yollu bir yapı (P → A, A → T) üzerinden basınç düzenlemesi + boşaltma elde edebilir. Orantılı basınç indirgeme valfi 3drem-7x, yüksek hassasiyetli ve yüksek dinamik hidrolik kontrol sistemleri için uygundur.

Orantılı basınç azaltma valfi 3drem-7x ürün parametresi

Orantılı basınç azaltma valfi 3drem-7x ürün parametresi

Özellikler:

▶ 3 yollu sürüm

▶ Döndürülebilir bobin ile orantılı solenoid yoluyla çalışma

▶ Alt plaka montajı için

▶ ISO 4401'e göre taşıma paterni

▶ Maksimum basınç sınırlaması, isteğe bağlı

▶ Tek bir kaynaktan valf ve kontrol elektroniği

▶ Entegre Elektronik (OBE) (Tip HD-3dre (M) E):

- Komut değeri basınç karakteristik eğrisinin az üretim toleransı

▶ Harici Kontrol Elektroniği (Tip HD-3dre (M)

▶ Doğrusal Komut Değeri Basınç Karakteristik Eğrisi

Başvuru:

Orantılı basınç indirgeme valfi 3drem-7x, özellikle aşağıdaki durumlar için yüksek hassasiyetli, yüksek dinamik, akıllı hidrolik sistemler için uygundur: elektrik orantılı regülasyon + hızlı boşaltma, PLC/PID kontrolörleri ile entegre edilmiş otomatik üretim hatları gerektiren durumlar ve Harsh ortamında entegre kontrol sağlayabilir (titreşim, patlama-neden-neden-neden-neden-neden oluşturabilir).

Orantılı basınç azaltma valfi 3drem-7x fonksiyonu ve bölümü

İşlev, bölüm

Valf tipleri 3dr (m) ve 3dr (m) e, aktüatörün basınç sınırlaması ile elektriksel olarak çalıştırılan 3 yollu basınç azaltma vanalarıdır.

Bir sistem basıncının azaltılması (P ila A) ve sınırlaması (a ila t) için kullanılırlar.

Kurmak

Valfler iki ana montajdan oluşur:

▶ Orantılı solenoid (2) ile pilot kontrol valfi (1), isteğe bağlı olarak maksimum basınç sınırlaması (15)

▶ Ana Kontrol Makaralı Ana Valf (3) (4)

İşlev

▶ Pilot kontrol vanası (1) üzerinden A bağlantı noktasında azaltılacak basıncın komut değerine bağlı ayarı.

▶ Basınçlı port P ile yaylar (5) ve (6) ana kontrol makarasını (4) merkezi konumunda tutar.

Bu şekilde, aktüatörde bir başlangıç ​​atlaması önlenir.

▶ Pilot sıvısı, akış kontrolörü (8) aracılığıyla delikten (7), kontrol odası (11) aracılığıyla gaz kelebeği boşluğuna (9), (10) Port'a (10) yolla akar. Bu bağlantı sıfır basınçta tanka yönlendirilmelidir.

Basınç azaltma

▶ Komut değerinin bir fonksiyonu olarak kontrol odasında (11) pilot basıncın birikmesi.

▶ Yay odasında (13) nozul (12) yoluyla basınç birikmesi ve ana kontrol makarasının (4) sağa hareketi.

Hidrolik sıvı P'den A'ya akar.

▶ A bağlantı noktasındaki aktüatör basıncı yay odasında (14) mevcuttur.

▶ A bağlantı noktasındaki basınçta pilot kontrol vanasının (1) belirlenen basıncına artış, ana makaranın (4) sola hareketine yol açar. A bağlantı noktasındaki basınç, pilot kontrol valfindeki (1) belirlenen basınçla neredeyse aynıdır.

Basınç sınırlaması

▶ A bağlantı noktasındaki basınç pilot kontrol vanasının (1) belirlenen basıncını aşarsa, ana kontrol makarası (4) sola doğru hareket ettirilir.

▶ Bu, A'dan T'ye bağlantıyı açar ve A bağlantı noktasında bekleyen basıncı Set komut değerine sınırlar.

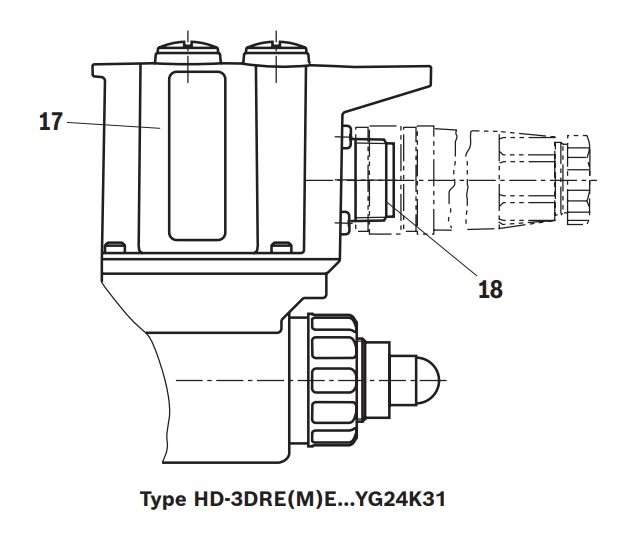

HD-3Dree ve HD-3DREME (entegre elektronik (OBE) ile) yazın

Fonksiyon ve kurulum ile ilgili olarak, bu valfler HD-3DRE ve HD-3drem tiplerine karşılık gelir. Pilot kontrol vanasında, ayrıca kontrol elektroniği ile bir muhafaza (17) vardır.

Bağlayıcıya (18) besleme ve komut değeri voltajı uygulanır.

Fabrikada, komut değeri basıncı karakteristik eğrisi çok az üretim toleransı ile ayarlanır. Daha fazla bilgi için bkz. Sayfa 9.
