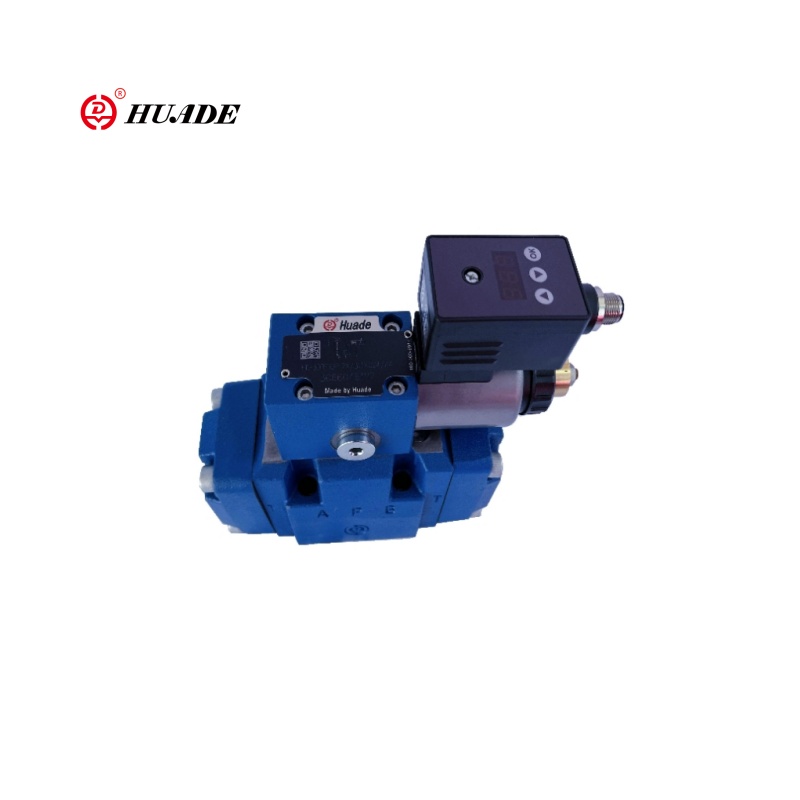

Orantılı basınç azaltma valfi 3dree-7x

Üç yollu pilot ameliyat edilmiş orantılı basınç indirgeme valfi 3dree-7x, daha yüksek kontrol doğruluğu veya ek fonksiyonları (entegre elektronik kontrol modülü gibi) ile valf 3dre serisinin yükseltilmiş veya değiştirilmiş bir modelidir. Bu orantılı valfin temel fonksiyonu, çıkış basıncını elektrik sinyalleri aracılığıyla orantılı olarak ayarlamak ve dinamik ve yüksek hassasiyetli basınç regülasyonu gerektiren hidrolik sistemler için uygun olan üç yönlü tasarım (P → A, A → T) aracılığıyla basınç kontrolü ve boşaltma elde etmektir.

Orantılı basınç azaltma valfi 3dre-7x ürün parametresi

Orantılı basınç azaltma valfi 3dree-7x ürün parametresi

Özellikler:

▶ 3 yollu sürüm

▶ Döndürülebilir bobin ile orantılı solenoid yoluyla çalışma

▶ Alt plaka montajı için

▶ ISO 4401'e göre taşıma paterni

▶ Maksimum basınç sınırlaması, isteğe bağlı

▶ Tek bir kaynaktan valf ve kontrol elektroniği

▶ Entegre Elektronik (OBE) (Tip HD-3dre (M) E):

- Komut değeri basınç karakteristik eğrisinin az üretim toleransı

▶ Harici Kontrol Elektroniği (Tip HD-3dre (M)

▶ Doğrusal Komut Değeri Basınç Karakteristik Eğrisi

Başvuru:

Orantılı basınç indirgeme valfi 3dree-7x esas olarak endüstriyel otomasyon ve takım tezgahlarında, ekskavatörlerde/yükleyiciler, hidrolik bileşen test tezgahları, rüzgar enerjisi üretim saha sistemlerinde kullanılır.

Orantılı basınç azaltma valfinin işlevi ve bölümü 3dree-7x

İşlev, bölüm

Valf tipleri 3dr (m) ve 3dr (m) e, aktüatörün basınç sınırlaması ile elektriksel olarak çalıştırılan 3 yollu basınç azaltma vanalarıdır.

Bir sistem basıncının azaltılması (P ila A) ve sınırlaması (a ila t) için kullanılırlar.

Kurmak

Valfler iki ana montajdan oluşur:

▶ Orantılı solenoid (2) ile pilot kontrol valfi (1), isteğe bağlı olarak maksimum basınç sınırlaması (15)

▶ Ana Kontrol Makaralı Ana Valf (3) (4)

İşlev

▶ Pilot kontrol vanası (1) üzerinden A bağlantı noktasında azaltılacak basıncın komut değerine bağlı ayarı.

▶ Basınçlı port P ile yaylar (5) ve (6) ana kontrol makarasını (4) merkezi konumunda tutar.

Bu şekilde, aktüatörde bir başlangıç ​​atlaması önlenir.

▶ Pilot sıvısı, akış kontrolörü (8) aracılığıyla delikten (7), kontrol odası (11) aracılığıyla gaz kelebeği boşluğuna (9), (10) Port'a (10) yolla akar. Bu bağlantı sıfır basınçta tanka yönlendirilmelidir.

Basınç azaltma

▶ Komut değerinin bir fonksiyonu olarak kontrol odasında (11) pilot basıncın birikmesi.

▶ Yay odasında (13) nozul (12) yoluyla basınç birikmesi ve ana kontrol makarasının (4) sağa hareketi.

Hidrolik sıvı P'den A'ya akar.

▶ A bağlantı noktasındaki aktüatör basıncı yay odasında (14) mevcuttur.

▶ A bağlantı noktasındaki basınçta pilot kontrol vanasının (1) belirlenen basıncına artış, ana makaranın (4) sola hareketine yol açar. A bağlantı noktasındaki basınç, pilot kontrol valfindeki (1) belirlenen basınçla neredeyse aynıdır.

Basınç sınırlaması

▶ A bağlantı noktasındaki basınç pilot kontrol vanasının (1) belirlenen basıncını aşarsa, ana kontrol makarası (4) sola doğru hareket ettirilir.

▶ Bu, A'dan T'ye bağlantıyı açar ve A bağlantı noktasında bekleyen basıncı Set komut değerine sınırlar.

HD-3Dree ve HD-3DREME (entegre elektronik (OBE) ile) yazın

Fonksiyon ve kurulum ile ilgili olarak, bu valfler HD-3DRE ve HD-3drem tiplerine karşılık gelir. Pilot kontrol vanasında, ayrıca kontrol elektroniği ile bir muhafaza (17) vardır.

Bağlayıcıya (18) besleme ve komut değeri voltajı uygulanır.

Fabrikada, komut değeri basıncı karakteristik eğrisi çok az üretim toleransı ile ayarlanır. Daha fazla bilgi için bkz. Sayfa 9.
