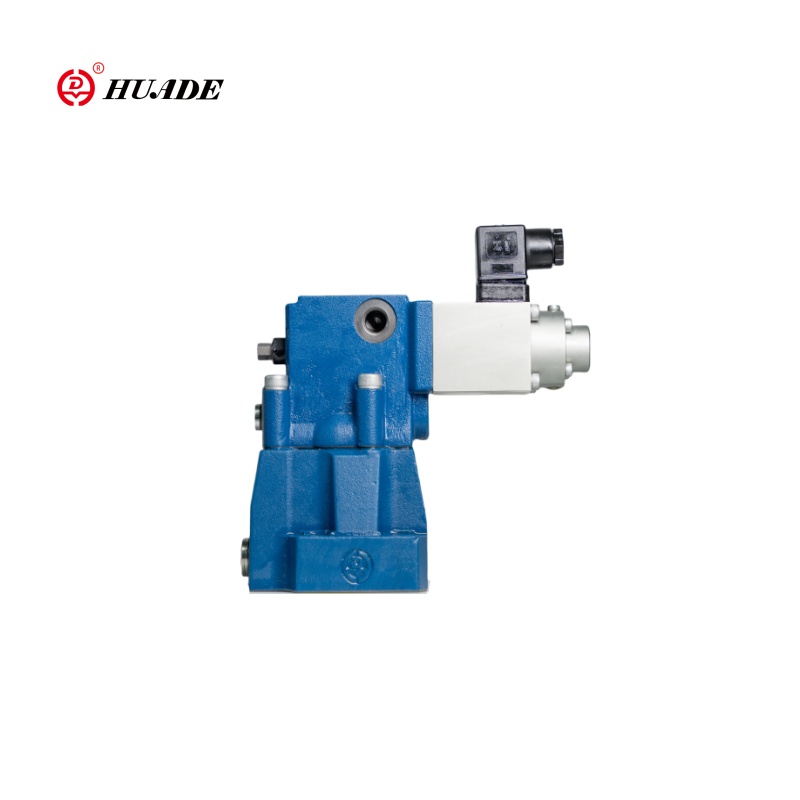

DBE serisi orantılı basınç azaltma valfi, farklı çalışma gereksinimlerini karşılayarak orantılı bir solenoidin çalışması yoluyla sistem basıncını sorunsuz bir şekilde ayarlayabilir. Bu ürünün özellikleri hassas kontrol, stabilite ve güvenilirlik ve bakımı kolaydır. Orantılı basınç indirgeme valfi DBE, farklı ihtiyaçları karşılamak için birden fazla model ve spesifikasyonda mevcuttur. Örneğin, Huade hidrolik, farklı çalışma basıncı aralıklarına ve akış özelliklerine sahip olan ve kullanıcıların ihtiyaçlarına göre seçmelerine izin veren DBE10-30B/315Mymdrem ve DBE20-30B/200xym orantılı basınç azalma vanaları gibi modeller üretir.
| Hidrolik veriler | ||||
| Maks. Çalışan Basınç Portları A. B ve X (MPA) | 31.5 | |||
| Dönüş Basıncı (MPA) | Port Y, ayrı ve sıfır basınçta tanka | |||
| Maks. Yerleştirilebilir Basınç (MPA) | 5. 10. 20. 31.5 Basınç aşamasıyla aynı | |||
| Min. Yerleştirilebilir Basınç (MPA) | Karakteristik eğrileri görün | |||
| Maks. Basınç Güvenliği (MPA) | yerleşebilir baskı | |||
| 5 | 10 | 20 | 31.5 | |
| 1'e 62 | 1'e 122 | 1 ila 222 | 1'e 342 | |
| Maks. akış (l/dk) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot Akışı (L/Dk) | 0.7 ila 2 | |||
| Doğrusallık (%) | ± 3.5 | |||
| Tekrarlanabilirlik (%) | <± 2 | |||
| Tipik Varyasyon (%) | <± 2 maks. basınç | |||
| Histerezis (%) | Dalgalanma ± 1.5 maksimum basınç. | |||
| Anahtarlama Süresi | 30 ila 150 | |||
| Basınç sıvısı | Mineral yağı (NBR contası için), fosfat ester (FPM contası için) | |||
| Viskozite aralığı (mm2/s) | 2.8 ila 380 | |||
| Basınç Sıvısı Sıcaklık Aralığı (℃) | -20 ila+70 | |||
| Kontaminasyon derecesi (μm) | ≤20 (öneri 10) | |||
| Elektriksel Teknik Veriler | |
| Amplifikatör | VT-200G40 Valf ile birlikte verilir |
| Besleme voltajı | DC |
| Min.Control Akımı (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Bobin direnci （ω） | 20 ℃ 'de soğuk değer 19.5; Max.wam değeri 28.8 |
| Basınç Sıvısı Sıcaklık Aralığı (℃) | +50 |
| Çalışma durumu | Devam etmek |
| Valf koruması | IP65 |
| Elektrik Bağlantıları | fiş |
Özellikler:
▶ Alt plaka montajı için
▶ Blokla kaplanmış
▶ Yaylı bir pilot kontrol vanası ile isteğe bağlı ek maksimum basınç sınırlaması
▶ Valf ve Elektronik Kontrol Bir Kaynak Formu
Başvuru:
DBE serisi orantılı basınç tahliye vanası, inşaat makineleri, metalurjik ekipman, gemi inşa ve diğer alanlar gibi hassas basınç kontrolü gerektiren çeşitli hidrolik sistemlerde yaygın olarak kullanılmaktadır. Bu alanlarda önemli bir rol oynarlar, sistemlerin istikrarını ve güvenilirliğini artırırlar.
Bu valfler temel olarak orantılı solenoid (2) ile pilot kontrol valfinden (1) ve ana makara eki (4) ile ana kapaktan (3) oluşur.
Tip DBE:
Basıncın ayarlanması, orantılı bir solenoid (2) yoluyla komut değerine bağlıdır. A limanında bulunan basınç, ana makaranın altına hareket eder (4). Aynı zamanda bu basınç, ana makaranın (4) yay yüklü tarafına, ettiriler (5) yoluyla hareket eder. Hidrolik kuvvet pilot poppet üzerinde hareket eder (6). Hidrolik kuvvet solenoid kuvveti geldiğinde, pilot poppet (6) açılır. Pilot yağın artık y portu üzerinden tanka akabilmesi nedeniyle, ana makarada (4) ana makara üzerinde hareket eden ve dönüş yayının kuvvetine karşı kaldıran bir basınç düşüşü meydana gelir. A'dan B'ye bağlantı açıldı ve artık basınçta herhangi bir artış yok
Yapısı Orantılı basınç tahliye vanası DBE
