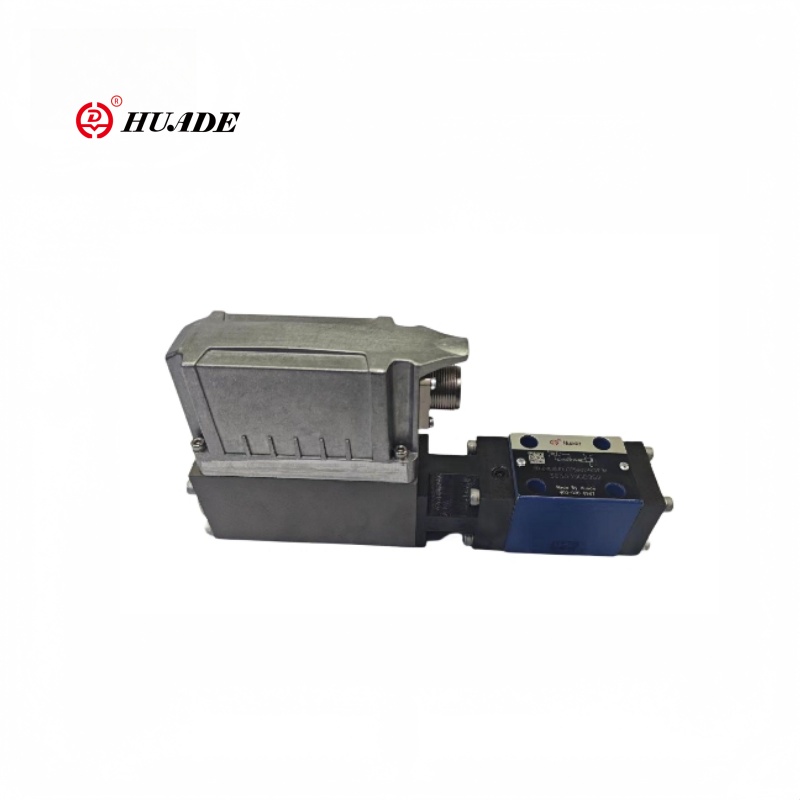

Orantılı basınç azalma valfi Drebe 6x-1x

Altı yönlü pilot ameliyat edilen orantılı basınç indirgeme valfi Drebe 6x-1x serisi, ana valf çekirdek itici kuvvetini azaltabilen ve tepki hızını iyileştirebilen bir pilot tasarımı benimser (frekans yanıtı 10Hz'den fazla ulaşabilir). Altı yollu yapı, boru hattının karmaşıklığını azaltır ve kompakt boşluklar için uygundur. Valve Drebe 6x-1x, akıllı hidrolik sistemlere entegre edilmesi kolay olan standart endüstriyel iletişim protokollerini (Profinet, Ethercat gibi) destekler.

Orantılı basınç azaltma valfinin ürün parametresi Drebe 6x-1x

Ürün özelliği ve orantılı basınç azaltma valfinin uygulanması Drebe 6x-1x

Özellikler:

▶ Tüketicide sistem basıncını azaltmak için pozisyon geri bildirimi ve yerleşik elektronikler ile pilot tarafından çalıştırılan vanalar (sadece pilot yağ içi)

▶ 3 yollu sürüm (P-A/A -T), PMIN = PT

▶ Armatürün sıkıştırma yayına karşı konumu boyunca ayarlanabilir

▶ Pozisyon kontrollü, minimal histerezi < %1, hızlı yanıt süreleri, bkz. Teknik Veriler

▶ Hatalı elektroniklerle bile güvenli bir seviyeye basınç sınırlaması (solenoid akımı I> IMAX)

▶ Alt plaka eki için ISO 4401-03-02-0-05'e montaj deliği yapılandırması. RE45053 katalog sayfasına göre alt plakalar (ayrı sipariş)

▶ DIN 43563-am6 eklenti konnektörü, bkz. Katalog Sayfası RE 08008 (ayrı sipariş)

▶ Yerleşik Tetik Elektroniği için Veriler

Başvuru:

Orantılı basınç indirgeme valfi Drebe 6x-1x serisi, endüstriyel hidrolik sistemlerde, inşaat makineleri, metalurjik ekipmanlar, enjeksiyon kalıplama makineleri ve kalıp döküm makineleri gibi dinamik tepki gerektiren karmaşık çalışma koşullarına uygun yüksek performanslı bir bileşendir.

Orantılı basınç azaltma valfinin işlevi ve bölümü Drebe 6x-1x

Genel

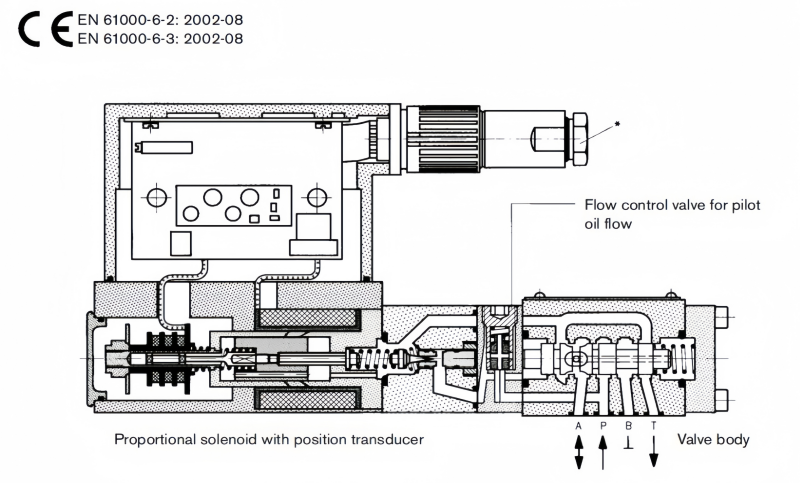

Tip DREBE6X Orantılı Basınç Azaltma Vanaları, 3 yönlü bir ana aşama ile pilot olarak çalıştırılır.

Pilot valf (basınç tahliye vanası pilot aşaması).

Valfler, yerleşik elektronikler ile pozisyon kontrollü orantılı bir solenoid vasıtasıyla çalıştırılır.

Bu valflerle, A (tüketici) 'deki basınç, ayar noktasına göre sonsuz olarak ayarlanabilir ve azaltılabilir.

Temel İlke

Sistem basıncını A'daki ayarlamak için, tetikleme elektroniğinde bir ayar noktası ayarlanır. Bu ayar noktasına dayanarak, elektronikler solenoidin yay kuvvetine karşı konumunu kontrol eder. Orantılı solenoid tam olarak yay karakteristik eğrisi üzerine konumlandırılmıştır. Pilot aşaması, bir akış kontrol valfi yoluyla <0.6 L/dk akış hızında P'den yağ verilir. Pilot basıncı, A'daki tüketici basıncı (artı yay) ile karşılaştırılır ve düzenlenir.

Yay, T'de Pamin = P ile sonuçlanır.

Maksimum güvenlik için basınç sınırlaması

Elektronikte bir hata oluşursa, solenoid akımı (IMAX) belirtilen seviyesini kontrolsüz bir şekilde aşarsa, basınç tarafından belirlenen seviyenin üzerine çıkamaz.

maksimum yay kuvveti.
