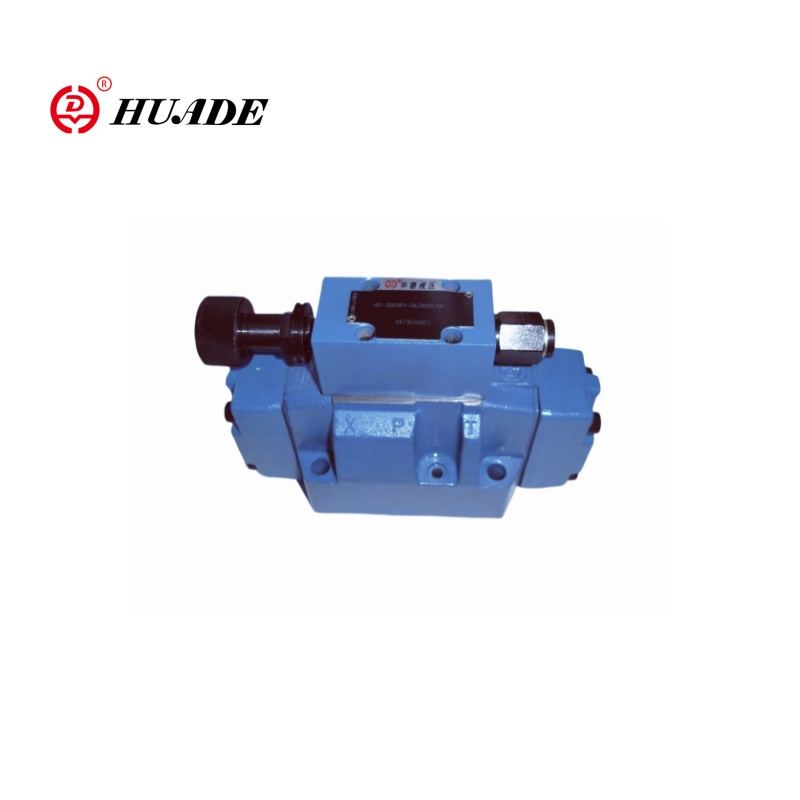

Pilot, üç yönlü orantılı basınç indirgeme valfi 3DR16P-5X, yüksek performanslı bir hidrolik kontrol elemanıdır. Huade’nin orantılı basınç azaltma valfi 3DR16P-5X esas olarak hidrolik sistemin kararlı bir basınç seviyesini koruyabilmesini sağlamak için sistem basıncını azaltmak ve sınırlamak için kullanılır. 3DR16P-5X, burada "3DR" üç yönlü basınç indirgeme valf serisini temsil eder, "16" boyutu temsil eder, "P" basınç kontrolünü temsil eder ve "5x" bir yapılandırma kodunu temsil eder. Huade’nin 3DR16P-5X Orantılı Valfi, Rexroth tarafından sunulan aynı modelin yerini alabilir.
| Genel | ||
| Ağırlık kg | 8 | |
| Kurulum pozisyonu | İsteğe bağlı | |
| Ortam sıcaklık aralığı ℃ | -30 ila+50 | |
| Hidrolik | ||
| Nominal basınç çubuğu | 315 | |
| Maksimum çalışma basıncı | -Port P Bar | 315 |
| -Port bir bar | 250 | |
| - Port y Bar | Ayrı ayrı ve basınçsız tanka | |
| Basınç ayarı | -Minimum Bar | Akışa bağlı olarak |
| -Maximum Bar | 50; 100; 200; 250 | |
| Maksimum akış l/dk | 220 | |
| Hidrolik sıvı | Mineral yağı (HL, HLP) ila DIN 51524 1); VDMA 24568'e hızlı biyo-bozulabilir hidrolik sıvılar (ayrıca bkz. Re 90221); HETG (tecavüz tohumu yağı) 1); HepG (poliglikoller) 2); Hees (sentetik esterler) 2); Talep üzerine diğer hidrolik sıvılar | |
| Hidrolik sıvı sıcaklık aralığı ℃ | -30 ila +80 (NBR conta) -20 ila +80 (FKM contalar) | |
| Viskozite aralığı mm2/S | 10 ila 800 | |
| İzin verilen maks. Hidrolik sıvı-temizlik sınıfının ISO 4406'ya kontaminasyon derecesi (c) | Sınıf 20/18/15 3 | |
Özellikler:
▶ Azaltma (P ila A) ve Sınırlama (A'dan T) Bir Sistem
▶ Alt plaka montajı için
▶ 4 Basınç Derecelendirmeleri
▶ 4 Ayar Elemanları, İsteğe Bağlı:
● Döner düğme
● Altıgen ve koruyucu kapaklı kol
● Ölçekli kilitlenebilir döner düğme
Ölçekli döner düğme
Başvuru:
Orantılı basınç azaltma valfi 3DR16P-5X, enjeksiyon kalıplama makineleri, inşaat makineleri ve yüksek hassasiyetli üretim ekipmanı gibi yüksek hassasiyetli basınç kontrolü gerektiren hidrolik sistemler için uygundur.
Tip 3DR'deki basınç kontrol vanaları, ikincil devre için basınç tahliye fonksiyonuna sahip pilot tarafından çalıştırılan 3 yollu basınç azaltma vanalarıdır. Bir sistem basıncını azaltmak için kullanılırlar.

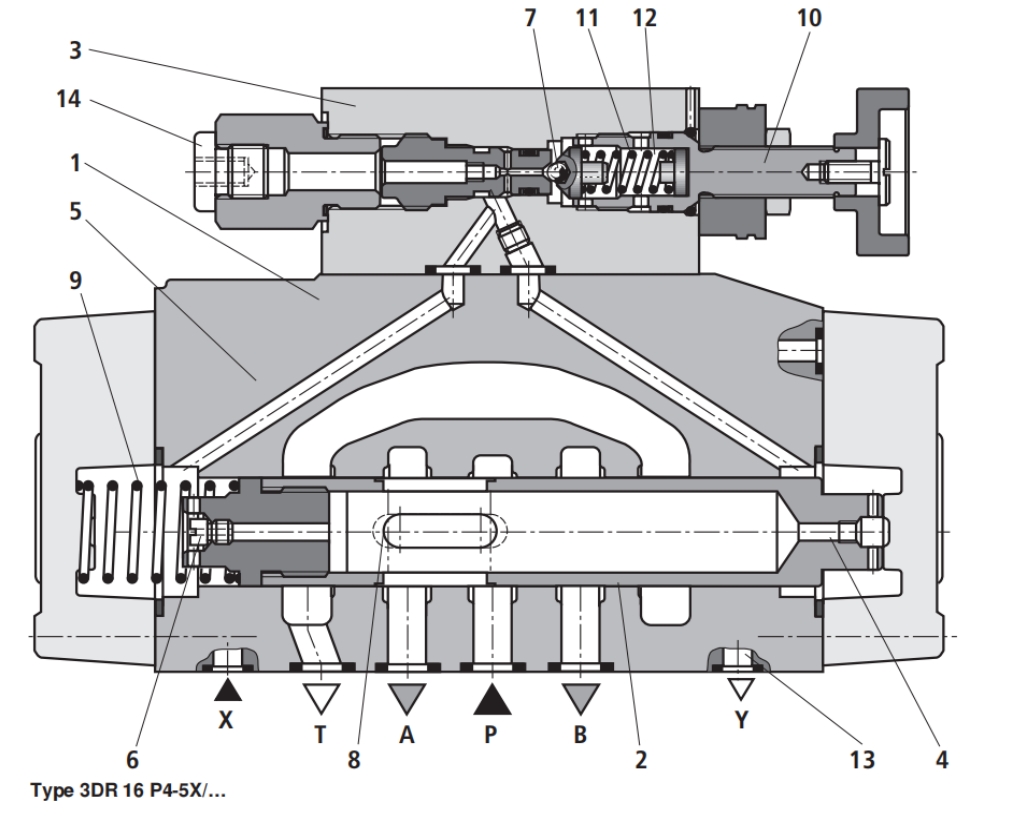

Basınç indirgeme valfi temel olarak kontrol makarası (2) olan ana valf (1) ve basınç ayar elemanı (10) ile pilot kontrol valfinden (3) oluşur.
Başlangıç pozisyonunda valf açıktır. Hidrolik sıvı herhangi bir kısıtlama olmadan kanaldan A'ya akabilir.
A kanalındaki basınç, sıkıştırma yayının (9) karşısındaki makara alanına delik (4) yoluyla uygulanır. Aynı zamanda, basınç (6) yoluyla kontrol makarasının (2) yaylı tarafına ve pilot kontrol vanasında (3) kanal (7) kanalına (5) uygulanır.
Sıkıştırma yayının ayarına bağlı olarak (11) basınç, bilyanın (7) ve kanalın (5) yukarısında birikir ve kontrol makarasını (2) açık pozisyonda tutar. Hidrolik sıvı, kanal P'den kontrol makarası (2) kanal A'ya akar ve kanal A'da basınç birikene kadar, sıkıştırma yayında (11) ayarlanan basınç değerine daha yüksek bir değere ulaşır ve top (7).
Kontrol Makarası (2) kapalı konuma geçer. Kanal A'daki basınç ve sıkıştırma yayında (11) ayarlanan basınç değeri olduğunda gerekli azaltılmış basınca ulaşılır.
Denge.
Kanal A'daki basınç, aktüatöre etki eden dış kuvvetler nedeniyle daha da arttığında, kontrol makarası (2) sıkıştırma yayına (9) karşı daha fazla itilir. Bu, kontrol makarasındaki (2) kontrol arazisi (8) ile kanal T ve kanal A arasında bir bağlantı açar. Tank için boşaltılan hidrolik sıvı miktarı, basıncın artık artmamasını sağlar.
Pilot yağı her zaman Yay Odası'ndan (12) Port Y'deki Pilot Hattı (13) aracılığıyla dışarıya boşaltılır. Her zaman sıfır basınçta tanka iade edilmelidir.
Basınç göstergesi bağlantı noktası (14), kanal A'daki azaltılmış basıncın kontrol edilmesini sağlar.
