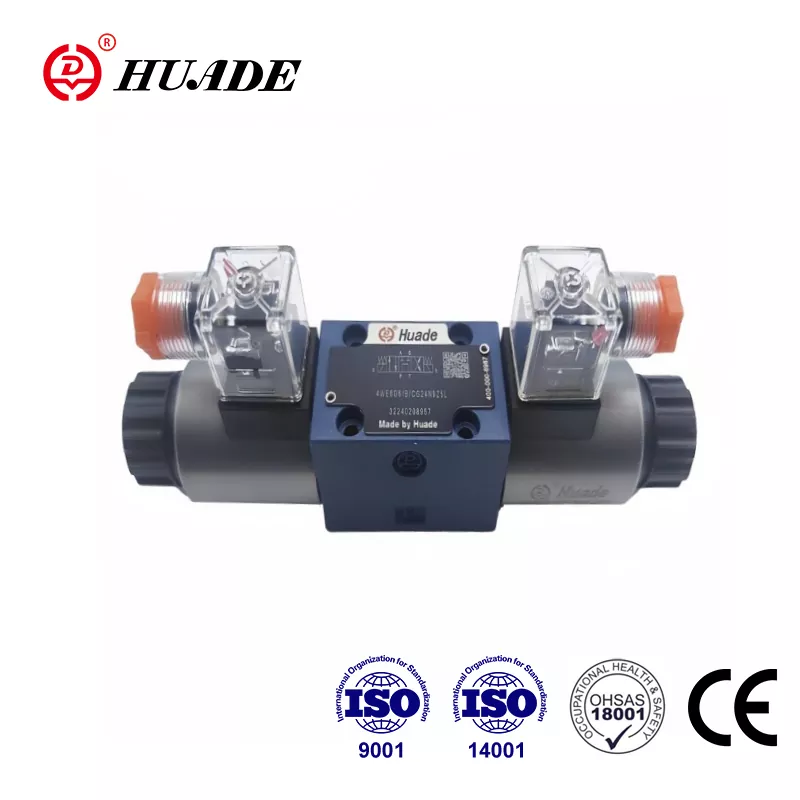

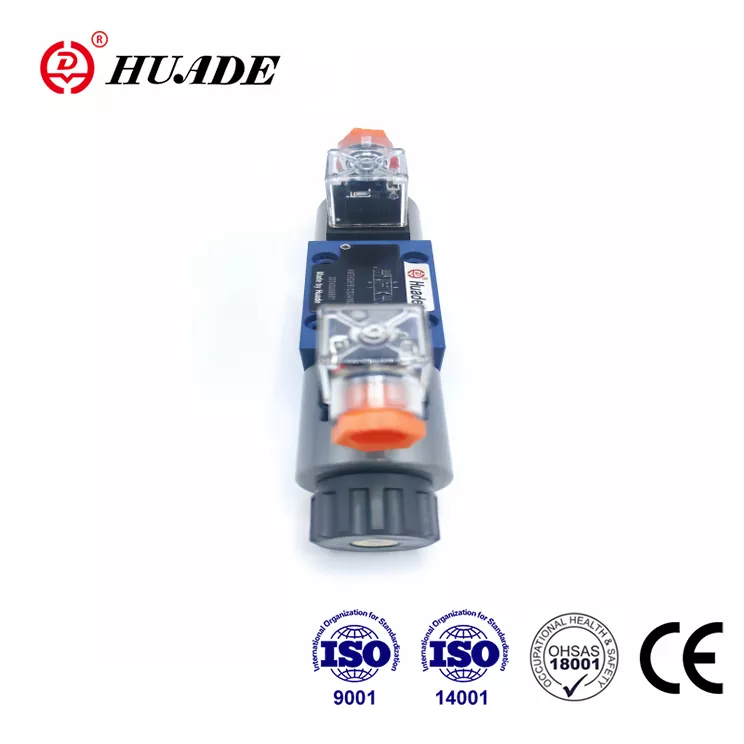

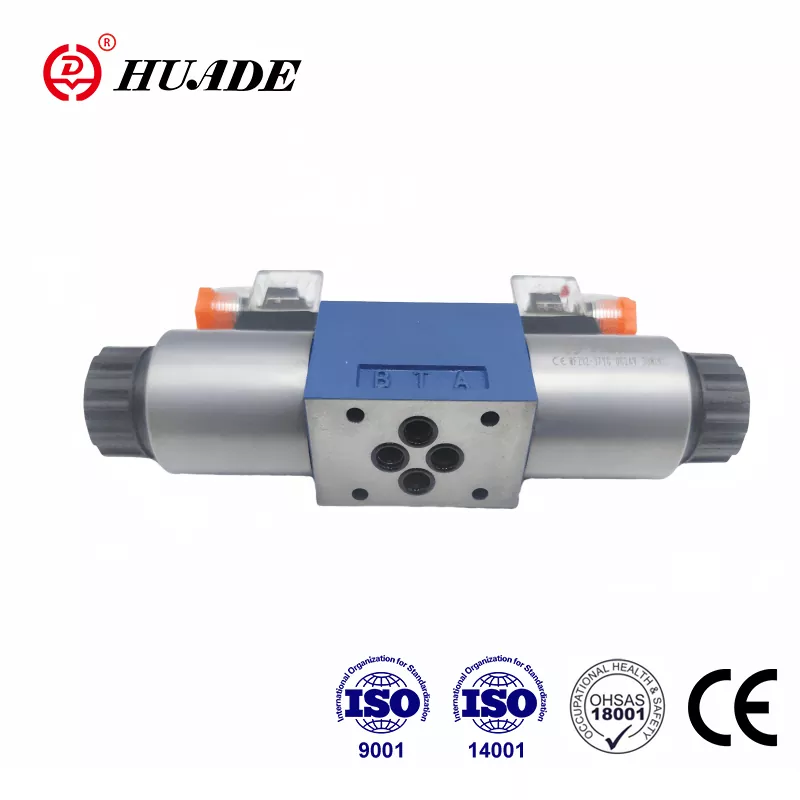

Huade Hydrolics '4we6 serisi, Rexroth yönlü valf 4we6 serisinin yerini alabilen Rexroth ile aynı üretim standartlarını kullanıyor. Huade’nin 4we6 serisi, Rexroth'un eşdeğer serilerinin doğrudan değiştirilmesi olarak tasarlanmış solenoid tarafından işletilen, 4 yollu/3 konumlu yön kontrol vanasıdır. Aynı takma boyutları ve performans parametreleri ile, yönlü valf 4we6,% 20-30 maliyet tasarrufu sağlarken mevcut hidrolik sistemlere sorunsuz entegrasyon sağlar.
| Hidrolik | |||
| Maks. Çalışan Basınç Bağlantı Noktaları A, B, P (MPA) | 35.0'a kadar | ||
| Port T (㎫) | 21 (-); 16 (～) | ||
| A ve B sembolleri ile, çalışma basıncı izin verilen tank basıncının üzerindeyse T portu bir tahliye portu olarak kullanılmalıdır. | |||
| Max.flow (l/dk) | 80 (-); 60 (～) | ||
| Basınç sıvısı | Mineral yağlar veya fosfat ester | ||
| Viskozite aralığı (mm2/s) | 2.8 ~ 500 | ||
| Basınç Sıvısı Sıcaklık Aralığı （℃） | -30 ～+80 | ||
| Kontaminasyon derecesi | NAS 1638 Class9'a izin verilen maksimum hidrolik sıvının kontaminasyon derecesi. Bu nedenle, minimum tutma oranı β10≥75 olan bir filtre öneriyoruz | ||
| Elektrik | |||
| Voltaj tipi | DC | AC 50/60Hz | |
| Mevcut Voltajlar (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Güç Tüketimi (W) | 30 | ||
| Tutma Gücü (VA) | - | 50 | |
| Açma Gücü (VA) | - | 220 | |
| Görev | sürekli | ||
| Süreyi IS0 6403'e değiştirme | On (MS) | 25 ila 45 | 10 ila 20 |
| Kapalı (MS) | 10 ila 25 | 15 ila 40 | |
| Din'e Koruma | IP 65 | ||
| Anahtarlama frekansı (döngüler/s) | 15000'e kadar | 7200'e kadar | |
▶Tip:Solenoid ile etkili, makara tipi yön valf
▶Pozisyonlar/bağlantı noktaları:4 yollu, 3 pozisyon
▶Basınç Derecesi:315 bara kadar
▶Akış Kapasitesi: 80 l/dakikaya kadar
▶Voltaj Seçenekleri:24V DC / 110V AC / 220V AC
▶Port Boyutu:Ng6
▶Mühür Malzemeleri:NBR/FKM
Avantajlara karşı Rexroth
✔Huade'nin yönlü valfleri 4we6, eşleşen montaj boyutları, porting ve elektrik konektörleri gibi Rexroth tarafından sunulan aynı seri ile tamamen değiştirilebilir.
✔ Huade'nin yönlü valfleri 4we6, lokal üretim açısından daha uygun maliyetlidir.
✔ Huade, her ürünün sızıntı, basınç stabilitesi ve döngü ömrü için% 100 test edileceği katı QC denetim sistemine sahiptir.
Tipik uygulamalar
Huade'nin Diectiectal Control Vaves 4we6, mobil hidrolik, endüstriyel makineler ve yenilenebilir enerji sistemlerinde çılgınca kullanılır.

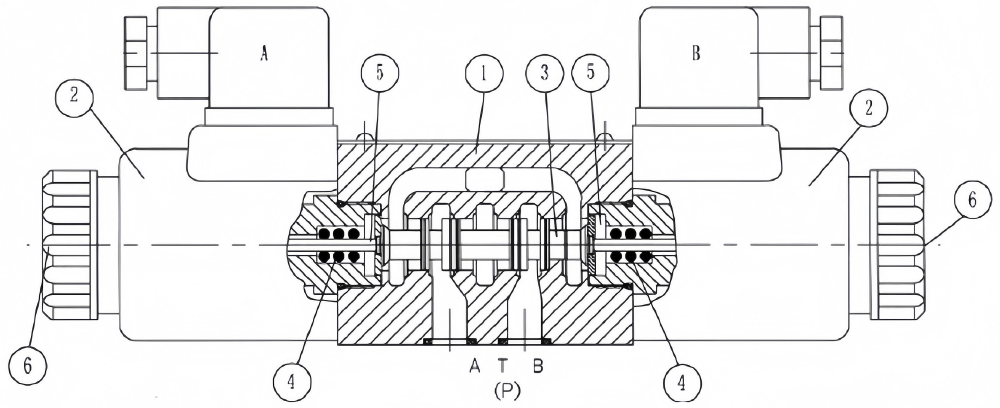

4we6 61b yapı diyagramı

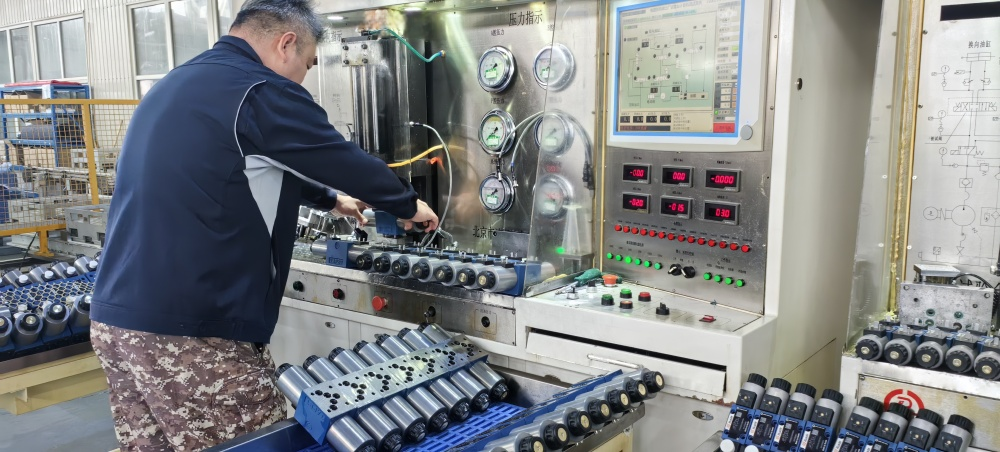

Stres testi

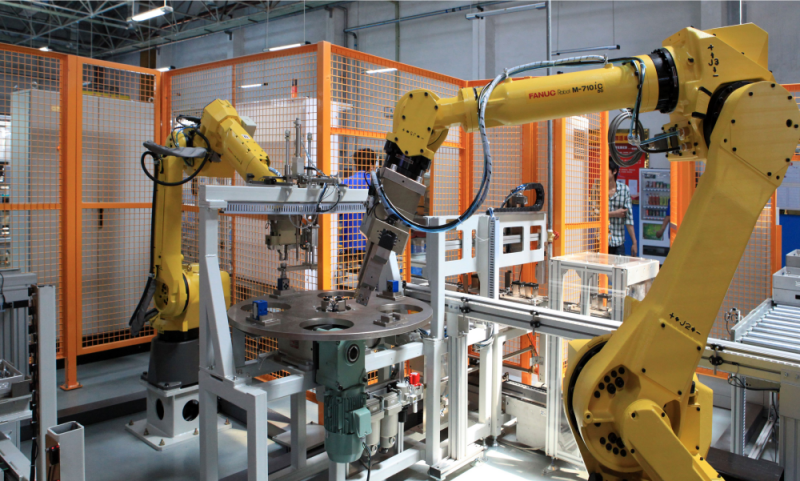

Otomatik manipülatör
