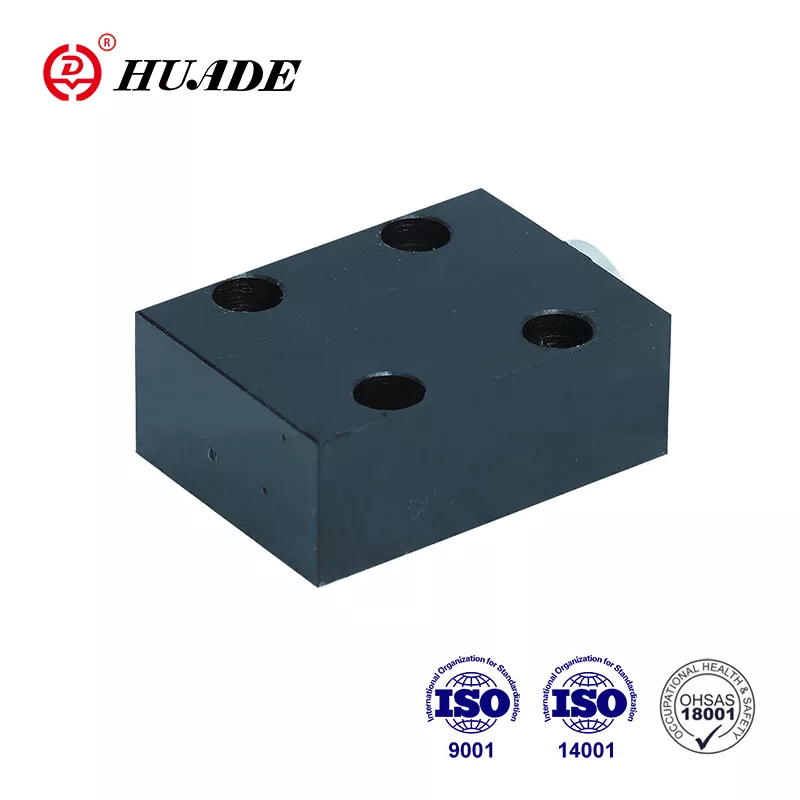

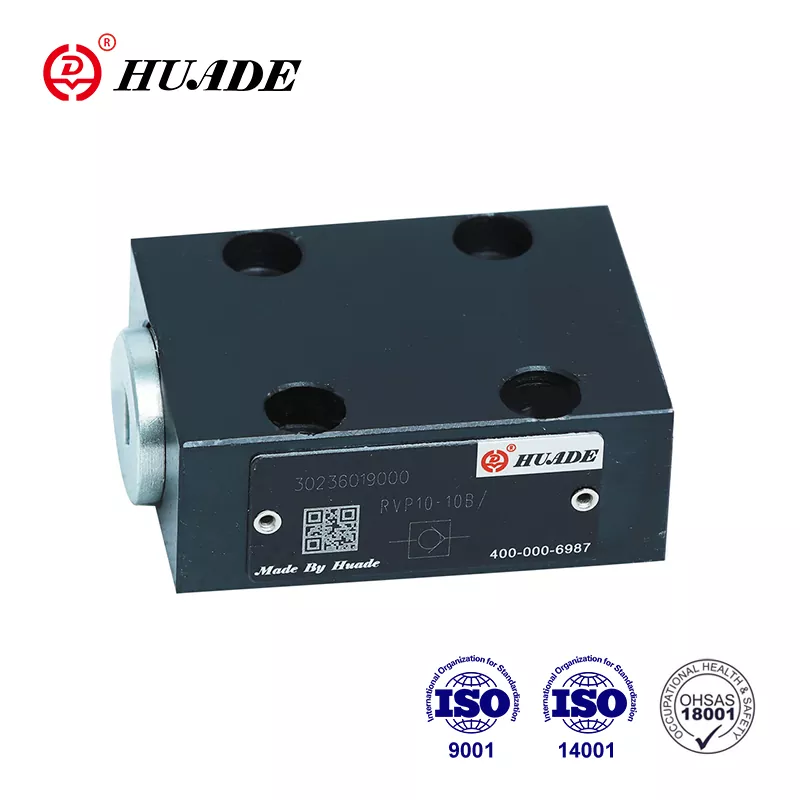

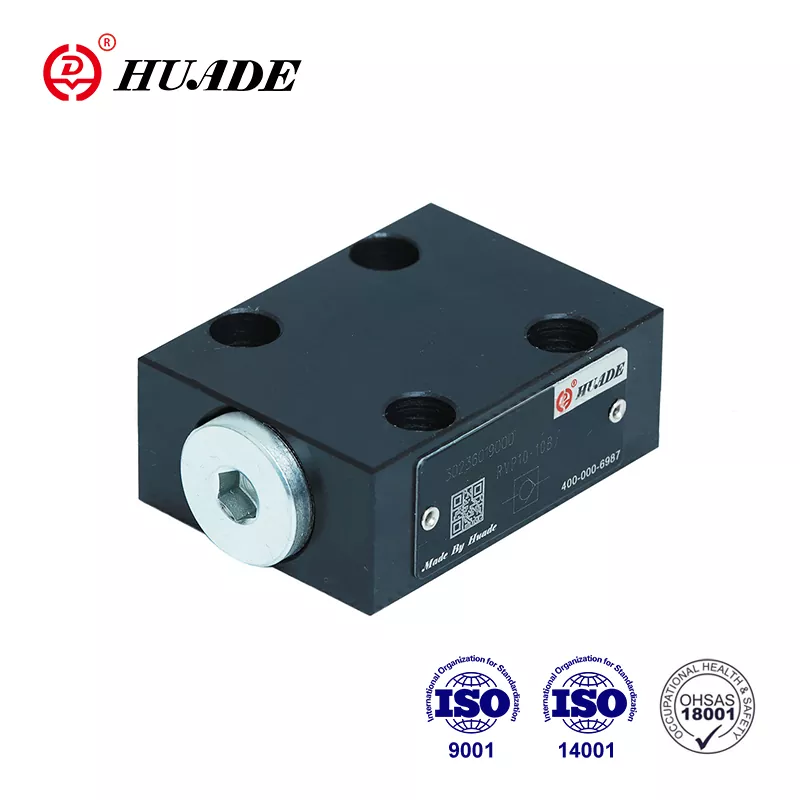

1979'da Çin ve Alman hükümetleri arasındaki stratejik işbirliğinin ardından Huade, Rexroth'un en son teknolojisini bünyesine kattı. Huade® çek valf RVP 12, Rexroth'un RVP 12'si ile uyumludur. Huade'nin ürünleri ISO9001, ISO14001 ve OH SAS18001 gibi uluslararası standartlara uygundur. Fabrika, fabrikadan çıkmadan önce tüm RVP 12 çekvalflerinin mükemmel kalitesini sağlamak için iyi bir denetim sistemi ile kaliteye büyük önem vermektedir. Huade'nin ürünleri askeri endüstride ve Çin'deki diğer alanlarda yaygın olarak kullanılabilir. Bu Çin'de güvenilir bir markadır.
|
Teknik veriler |
|||||||||
|
Boyut |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Çalışma basıncı, maks (MPa) |
31.5 |
||||||||
|
Açma basıncı (MPa) |
0.05 |
||||||||
|
Basınç sıvısı |
mineral yağlar veya fosfat esteri |
||||||||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
||||||||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||||||||
|
Sabitleme konumu |
isteğe bağlı |
||||||||
|
Ağırlık(Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Özellikler:
▶ Alt plaka bağlantısı
▶ Tek yönde sızdırmaz kapatma
Başvuru:
Çek valf RVP 12 esas olarak pompa çıkışında karşı basınç valfi ve baypas valfi olarak kullanılır.
Çek valf RVP 12, küçük basınç kaybına sahip bir popet valf yapısıdır. Yapı şeması aşağıda gösterildiği gibidir. Tercihen bir yöndeki akışı sızıntısız olarak kapatmak ve diğer yönde serbest akışa izin vermek görevi vardır. Temel olarak yuva (1), popet (2), baskı yayı (3) ve yay yuvasından (4) oluşur. ). Dış çapı üzerinden yönlendirilen popetin (2) stroku mekanik bir durdurucu ile sınırlandırılmıştır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.
Sembol
Yapı diyagramı
①Gövde ②Poppet ③Yaylı ④Yaylı koltuk
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
