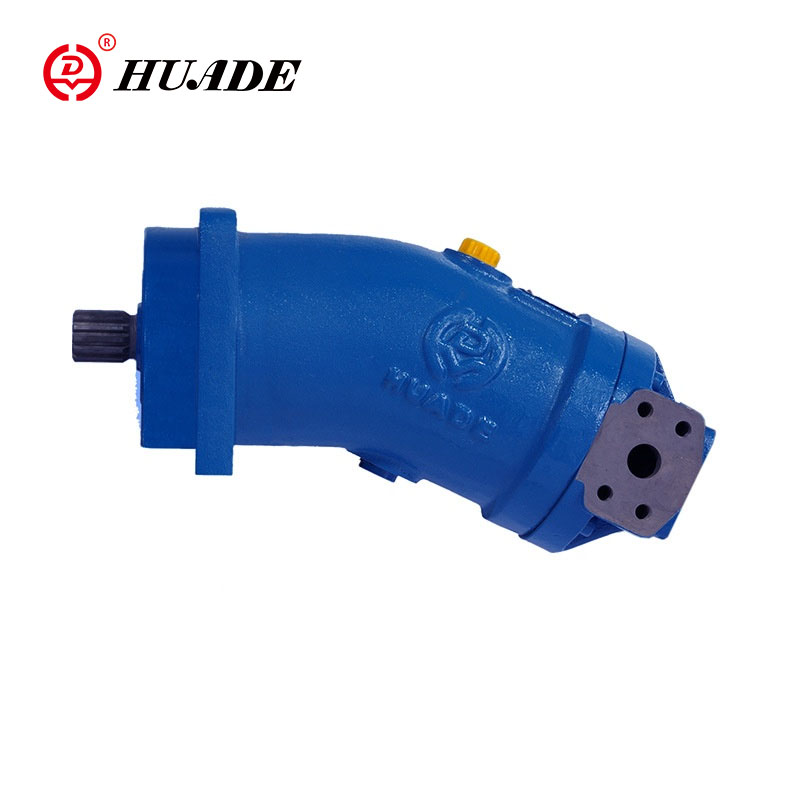

Eksenel Pistonlu Sabit Pompa/Motor A2F

Eksenel pistonlu sabit pompa/motor A2F A2F, hidrostatik sürücülerde açık veya kapalı devrede motor pompası olarak kullanılabilir. Sabit deplasmanlı, bükülmüş eksen tasarımına sahip eksenel piston ünitesidir. Pompa olarak çalıştırılırsa A2F pompasının akışı, tahrik hızı ve yer değiştirme ile orantılıdır. Motor olarak çalıştırıldığında A2F motorunun çıkış hızı süpürülen hacimle orantılı, yer değiştirmeyle ters orantılıdır. Çıkış torku, yüksek ve alçak basınç tarafları arasındaki basınç düşüşüyle ​​birlikte artar.

Eksenel Pistonlu Sabit Pompa/Motor A2F ürün parametresi

• Boyut: 10-500
• Tepe Basıncı: 40MPa'ya kadar
• Devre: açık veya kapalı devre için.
• Tasarım: eksenel konik piston, bükülmüş eksen tasarımı

▶Giriş Çalışma Basıncı

◆Pompa

A veya B bağlantı noktalarında minimum basınç

P_{karın kasları}-------0.08MPa

Kapalı devrelerde besleme basıncı, pompa hızına ve hidrolik akışkanın viskozitesine bağlı olarak 0,2MPa ile 0,6MPa arasında olmalıdır.

◆Motor

A veya B portundaki basınç

Nominal basınç PN = 35MPa

Tepe basıncı P_maksimum= 40MPa

A ve B bağlantı noktalarındaki basınçların toplamı 70MPa'yı geçmemelidir (her iki taraftaki bireysel basınç maksimum 40MPa)

▶Çıkış Çalışma Basıncı

◆Pompa

Nominal basınç ---P_N= 35MPa

Tepe basıncı-----P_maksimum= 40MPa

Vaka baskısı

▶İzin verilen maksimum kasa basıncı (T portunda)

Pabs----0.2MPa

▶Yağ Sıcaklık Aralığı

t_dk.---- -25°C

t_maksimum--- +80°C

▶Viskozite Aralığı

V_dk.----(kısa süreler için)10mm²/S

V_maksimum---(kısa süreler için)1000mm²/S

▶Optimum Çalışma Viskozitesi

V_tercih--- 16-36mm²/S

Eksenel Pistonlu Sabit Pompa/Motor A2F Ürün Özelliği ve Uygulaması

Özellikler

▶Kendini merkezleme, düşük çevresel hız, yüksek verimlilik gibi avantajlara sahip, kanıtlanmış küresel kontrol alanına sahip yüksek performanslı döner grup.

▶ Sağlam makaralı rulmanlar uzun servis ömrüne sahiptir.

▶ Radyal yüklemeye uyum sağlayabilen tahrik mili.

▶ Sabit yer değiştirme için tekdüze ISO montaj flanşı.

▶Ebat 55'ten itibaren pompalar/motorlar ve değişken motorlar.

▶ Ateşe dayanıklı sıvılarla birlikte kullanılabilir.

▶ Düşük ses üretimi.

Başvuru

Eksenel pistonlu sabit pompa/Motor A2F, mühendislik makineleri, kömür makineleri, tarım makineleri, metalurji ekipmanları, takım tezgahları vb. alanlarda yaygın olarak kullanılmaktadır.
